Paso 10: Montaje Final parte dos: cableado
En este paso se conectará el tablero de regulador micro, batería y LED. Esto requerirá que las dos pieza marco con LEDs montados en el paso anterior, el chasis 3D impreso de tablero y batería, tablero de regulador micro completa y batería de LiPo. Jefe de seis pernos, soldadura y algunos hardware también se utilizará en este punto.
- Una junta y batería al chasis y conecte la batería.
- Comience por la cabecera de la pluma de ángulo recto seis al señalado de soldadura a través de orificios en el tablero, asegurándose de que está en ángulo hacia arriba y lejos de los componentes en la superficie del micro controlador.
- Junta tornillo al chasis estampado 3D. Oprima dos tuercas M2 en hendiduras en forma hexagonales en un lado del chasis. Set tablero de regulador micro, componentes para arriba, pernos de la cabecera hacia el indicador, sobre una superficie plana del chasis. Alinee los dos orificios a bordo con los chasis y fije con tornillos de 4mm M2, a través de tuercas en el lado opuesto.
- Deslice la batería en el soporte en la parte inferior del carro, cuidado de no raspar contra cualquier cabezas de los tornillos que pueden estar expuestas. Utilizando la longitud de tornillo designado debe prevenir cualquier obstrucción. La batería encajará bien.

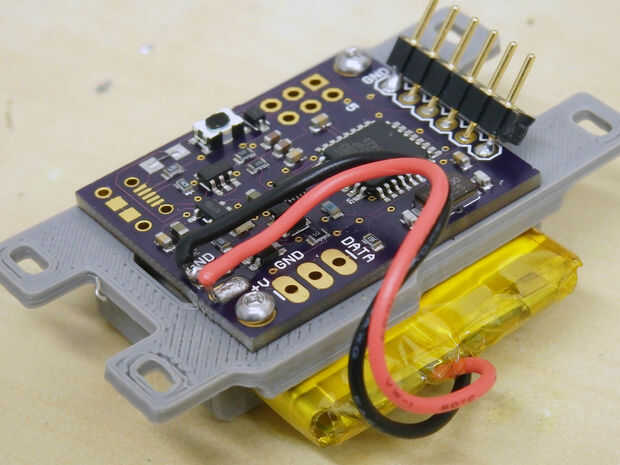

- Conectar la batería al tablero. Aunque un enchufe es posible y existe en versiones posteriores de este dispositivo, la batería va soldada directamente a la Junta aquí. Para ello se eliminará la clavija de los cables de la batería. Corte cada cable individual para no ser sorprendido o dañar la batería. El positivo, cable rojo, al agujero marcado V + y el cable negro a la tierra a bordo donde existen los dos agujeros de la soldadura. Tenga cuidado de no tocar los extremos del cable expuesto juntos o a otras partes de la Junta.

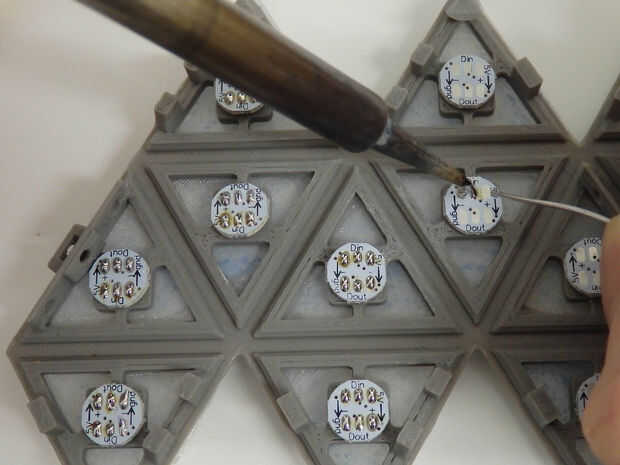

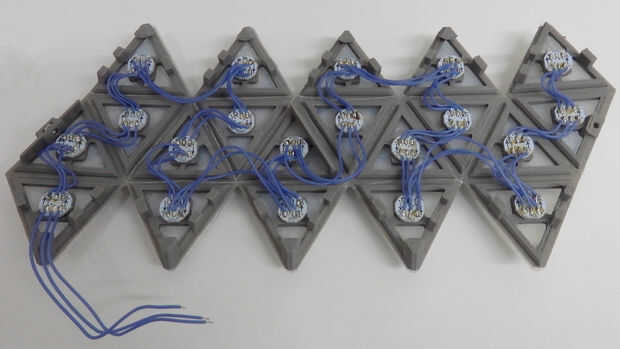

Cable LED todos juntos en el sentido señalado por flechas en la parte posterior de cada uno. Necesita cortes de alambre en dos longitudes diferentes aquí--aproximadamente la mitad una pulgada para las distancias cortas (14 casos) y dos pulgadas para los tramos más largos (5 casos). Es útil aplicar una pequeña cantidad de soldadura a las conexiones del LED y cable termina primero. Con unas pinzas para sujetar los cables es útil. Comenzando con el primer LED, soldar cables cortos hasta el tercer LED en la columna. Usar los cortes más largos de alambre para puente sobre LED adyacentes con flechas apuntando hacia abajo. Seguir las columnas de LEDs juntos encima de un lado a otro de cableado con cables cortos y de una fila a la siguiente con los más. Tenga en cuenta que entre el 10 y 11 LED los cortes más largos de alambre deben usarse para evitar el vertical donde se adjuntará el chasis placa y batería.
Preparación conectar LEDs al tablero. Aquí se utilizará una tercera longitud de alambre, cerca de tres pulgadas. Mientras que el IcosaLEDron está siendo desplegado, soldar los cables al primer LED. Es útil indicar en cada cable con un marcador negro que corresponde a 5v, GND y el estruendo. Esperar para la soldadura de micro controlador.

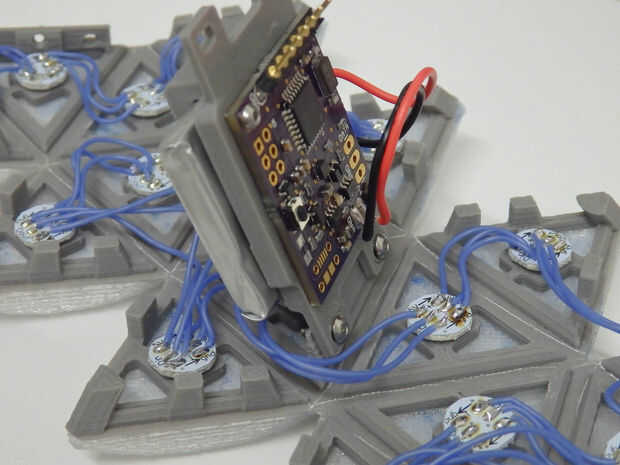

Acople carro tablero y batería al IcosaLEDron red. Cuña de aviso los dos en forma de postes diseñados para sujetar el chasis a marco. Primer tornillo de la parte posterior del chasis, lado opuesto encabezado pernos, al vertical de centro con dos tornillos de 4 mm. Doblar la red para que la parte delantera de los orificios de los tornillos de montaje de chasis corresponden a los del vertical en el borde de la red y fijar con dos tornillos de 4mm más. La mitad de la IcosaLEDron toma forma, Consejo superior y de la batería hacia abajo y hacia dentro.

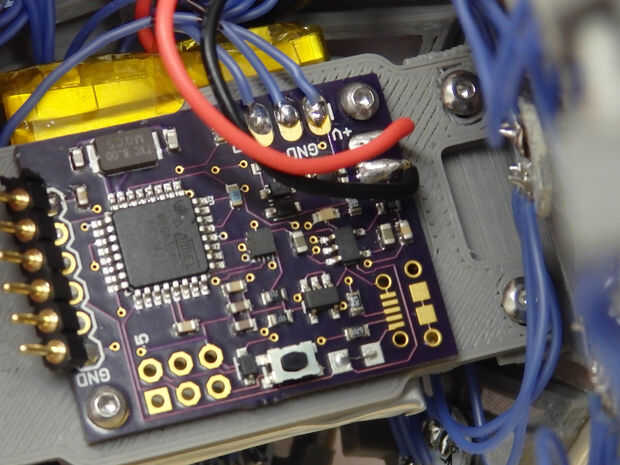

Conecte los cables atados primer LED del paso 3 anterior para tablero de regulador micro. Con la IcosaLEDron la mitad doblado, soldar los cables correspondientes de LED uno de los tres contactos 5V el LED a + V a bordo, Din en LED a los datos a bordo y gnd a GND. En este punto, el IcosaLEDron encendido y responder al movimiento.
