Paso 4: Diseño

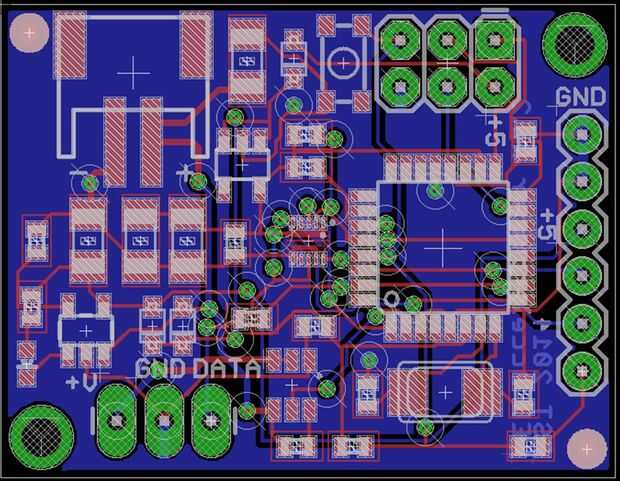

Después de completar el diseño esquemático es hora de pasar a disposición. En este paso es localizar donde irá cada componente en el tablero y enrutamiento de las conexiones eléctricas. Importantes parámetros como el tamaño del tablero, número de capas del tablero y mínimo espacio y ancho de traza deben determinarse en primer lugar. En general aumentos de los costos como el número de capas aumenta y disminuye la anchura mínima del espacio y del rastro. Para una capa de proyecto dos principiante consejos son baratos y general suficiente para simples placas de Arduino .
Herramientas más avanzadas tienen auto colocación y enrutamiento que hace este proceso rápidamente. El águila auto router funciona bastante bien, pero yo todavía coloque componentes manualmente. Dado que estos circuitos son relativamente de baja frecuencia, colocación de componentes no es muy crítica (después de todo una versión de protoboard funciona generalmente). Pero, para la colocación del componente manual, es mejor mantener juntos los componentes asociados en el tablero. Por ejemplo, la mayoría microcontroladores Atmel pueden utilizar un oscilador de cristal. Es bueno colocar el cristal de cerca de los pernos asociados en el microcontrolador. Esto reduce al mínimo el número de vias y traza la longitud necesaria para conectar el cristal al microcontrolador.
Después de colocar y enrutamiento, realizar una comprobación de reglas de diseño. Como mínimo, este paso comprueba que todas las señales eléctricas independientes están separadas por el espacio mínimo que puede ser grabado en el tablero. Archivos de reglas de diseño se pueden creados o descargados desde el proveedor de fabricación.
