IcosaLEDron: Una bola de LED inteligente de Multi (5 / 11 paso)

Paso 5: Fabricación de placa

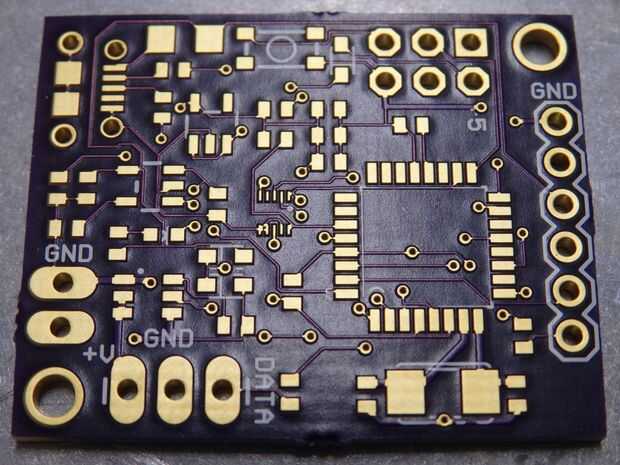

Si la Junta ha pasado la comprobación de reglas de diseño entonces es el momento de enviar los archivos al vendedor de fabricación. Muchos proveedores están disponibles ahora. Un tablero de hecho es más fácil y más barato que nunca. Algunos que he usado son los siguientes.

Yo uso OSHpark más a menudo. No son los más baratos pero es fácil de usar y relativamente rápido. Su sitio web acepta archivos de tablero de águila. Directamente subidos archivos de tablero de águila se convierten y se crean imágenes de vista previa. Otros sitios generalmente aceptan archivos gerber. Eagle será generar archivos gerber – usted tendrá que utilizar el procesador de CAM y asociados archivos .cam. Estos archivos pueden descargarse normalmente el vendedor de fabricación o puede crear uno. Para hacer los archivos gerber para un proveedor específico, siga sus instrucciones y consejos. Gerbv es un visor de gerber de código abierto que es fácil de usar. Comprobar su gerber recién creado archivos es una buena idea.
