Identificación de cableado de paso a paso con el paso del Pmod (9 / 18 paso)

Paso 9: Botón cableado

Ahora es hora finalmente conectar nuestro circuito de prueba.

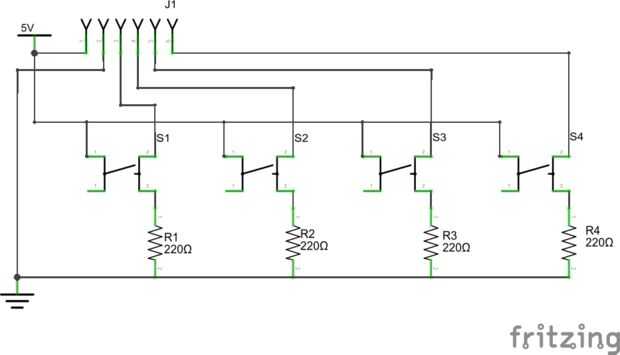

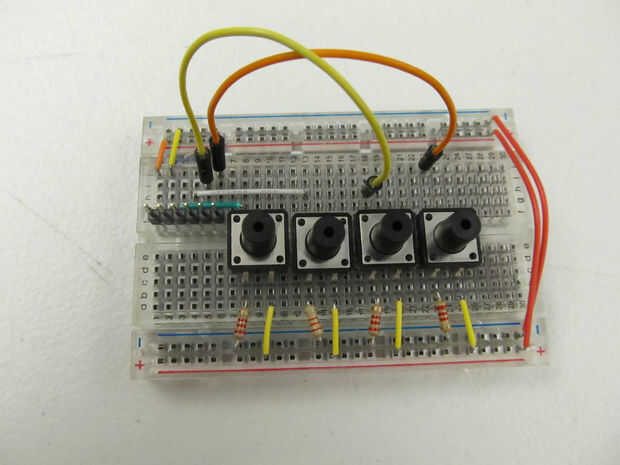

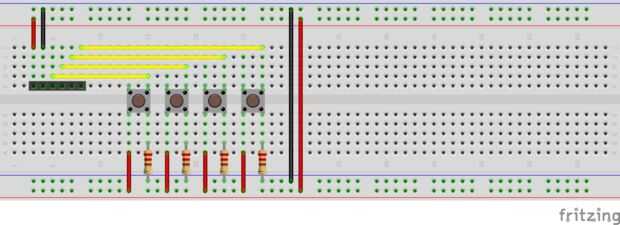

Esto equivale a varios botones con resistencias de pull-down, cada uno conectado a uno de los pasadores de una cabecera de 6 pines, macho. Los primero dos pasadores de la cabecera son de alimentación y tierra, respectivamente. Es este encabezado que vamos a conectar con el paso del Pmod.
