Paso 7: Identificación de bobina monopolar
Mono polar steppers son un poco más difíciles de identificar, sobre todo con lo 5 hilos paso a paso que he utilizado.

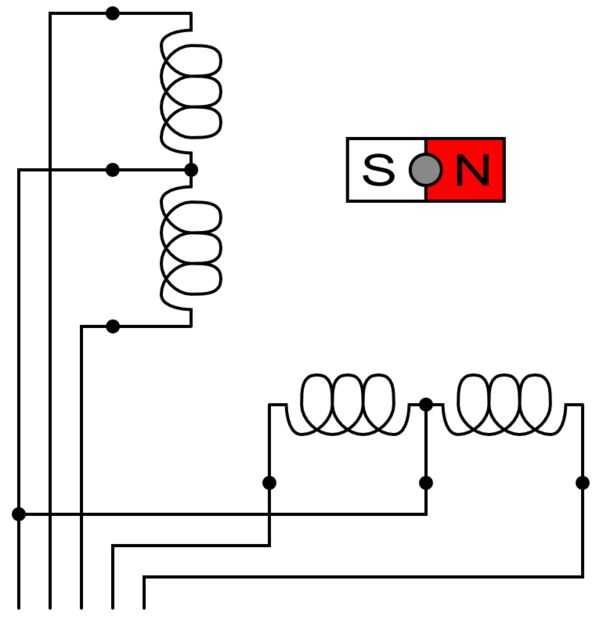

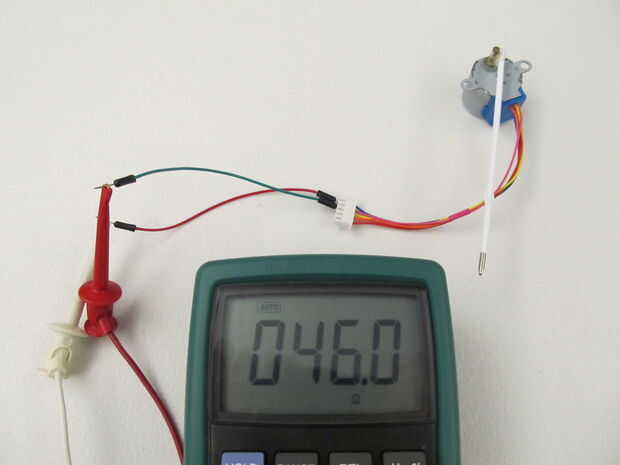

En este caso, usaremos el ohmímetro para comprobar la resistencia entre cada cable. La mayoría de los alambres tendrá cierta resistencia normal, pero uno de los cables debe siempre dar la mitad la resistencia normal, no importa qué otro cable se conecta a.

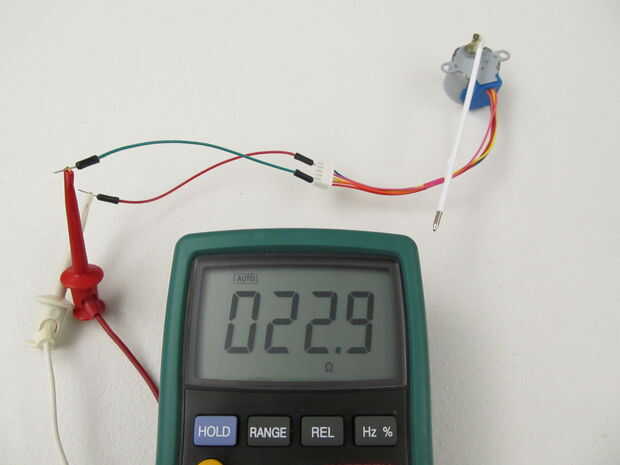

Esto es porque las bobinas de los pasos, como cualquier componente eléctrico, generan cierta resistencia cuando. Cuando se conectan dos cables de la bobina, se obtiene la resistencia de dos bobinas en serie. Sin embargo, al comprobar la resistencia entre la tierra común y cualquiera de los otros conductores de la bobina, sólo tienes la resistencia de una bobina. Es por ello que la resistencia se reduce a la mitad.
Asi que nuestro objetivo aquí, es simplemente saber qué resistencia representa una sola bobina (menor resistencia). Entonces encontramos que conducen da que la resistencia para todas las conexiones. Que plomo será nuestro terreno común.

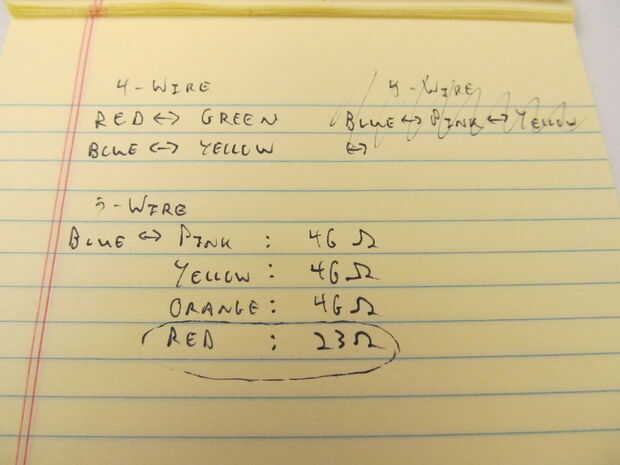

(Otra vez, merece la pena escribir estos valores para no perder pista.)
