Paso 2: Construcción: montaje de componentes
Ahora, todas las piezas en este circuito se montan en la parte superior, lo que hace la construcción bastante simple, pero hay algunas cosas importantes a tener en cuenta. Voy a salir a través de la primera parte pocas aquí.

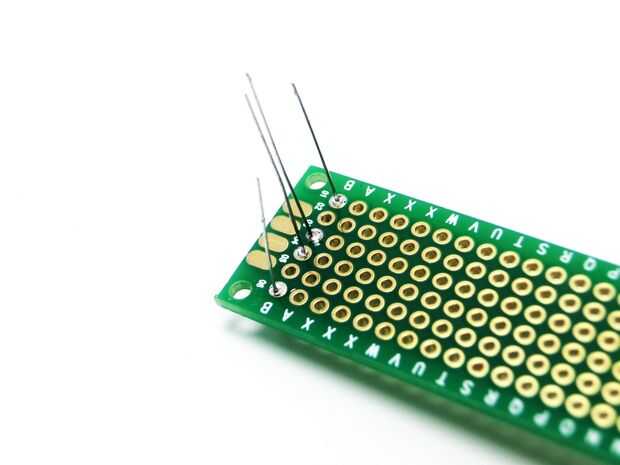

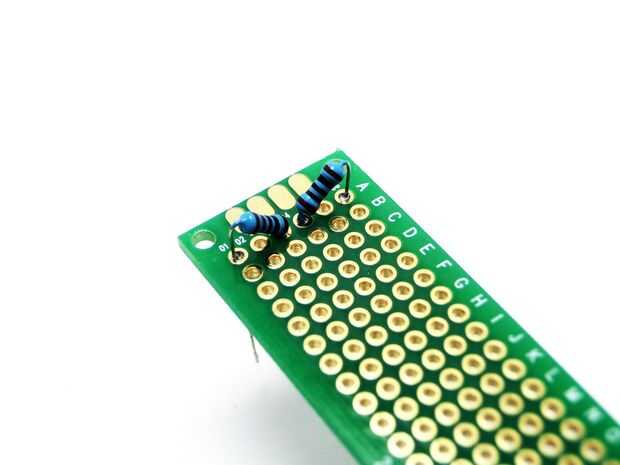

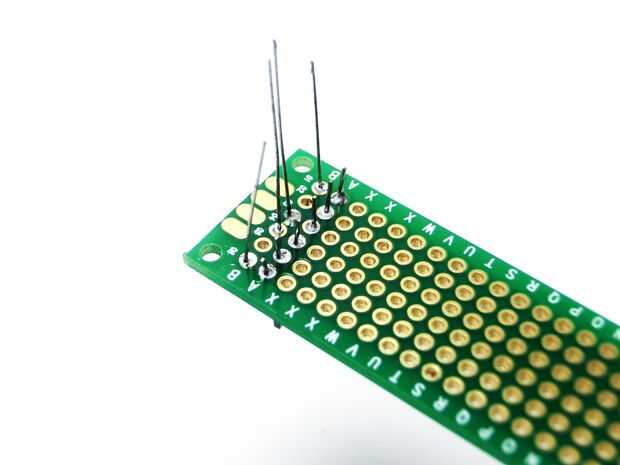

1 (cuadros 1 y 2): resistencias de efecto Hall. Estos dos resistores de 1K son necesarias para el sensor de efecto hall trabajar, por lo que se coloca adyacente. Empiezo con estos sólo porque están en el extremo de la tabla. Aviso que las resistencias sentarse diagonal, esto es para que sus puntas de forma recta hacia abajo en los agujeros. Diapositiva, luego solo lenguado de la soldadura y deben ser buenos para ir. Dejar los cables colgantes largos por ahora, algunas de ellas necesitamos más adelante.

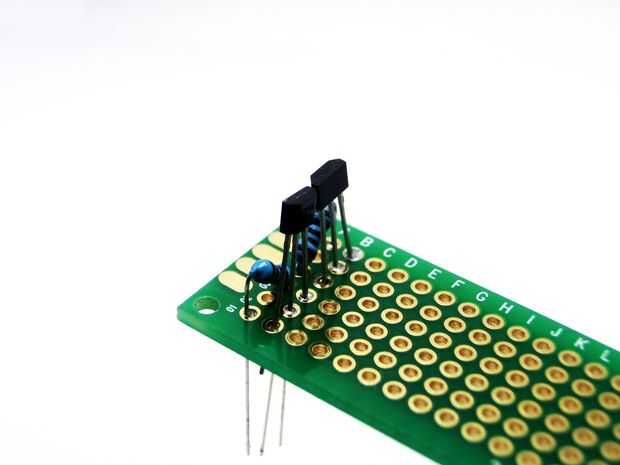

2 (cuadros 3-4): sensores de efecto Hall. Estos no muy encajan en los agujeros uniformemente porque sus broches están demasiado juntos, para que tengan que doblar ligeramente hacia fuera. Aviso que es muy importante que los pines de alimentación son en el exterior, y los pines de señal están en el interior. Si usted está leyendo el texto en el sensor de efecto hall con los cables en la parte inferior, luego la izquierda uno es poder, el derecho es señal.

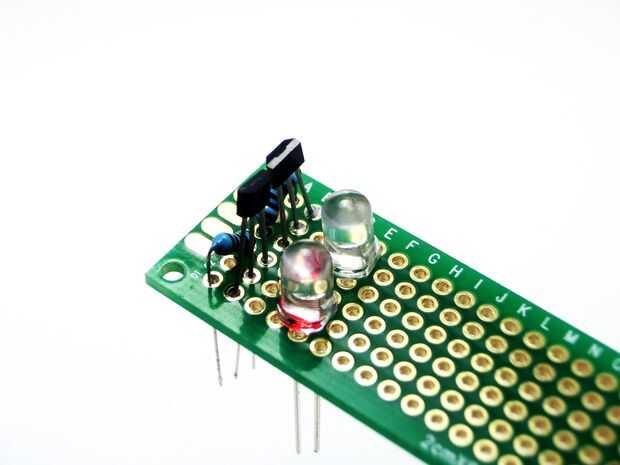

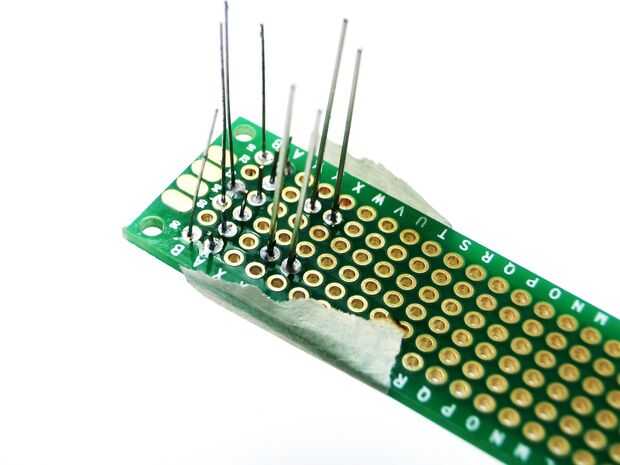

3 (cuadros 5-6): LED. Asegúrese de que su polaridad es la correcta, que LED tienen una más larga pueda indican positivo, asegúrese de que está más cerca de los sensores. Consulte el diagrama en el paso 1 si se le olvida. Mi LED también se ajustan muy libremente, usé cinta de enmascarar para mantenerlos abajo (up?), mientras que soldados de la parte inferior. Una vez más, dejar los cables por ahora, necesitamos más adelante.

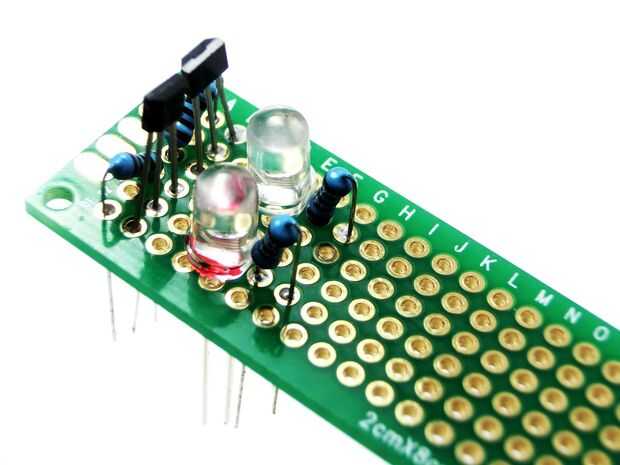

4 (cuadro 7): resistencias de protección LED, también de 1K. Otra vez, estás montaron casi vertical por lo que sus conductores puede en agujeros adyacentes. Deslice y soldadura como antes.

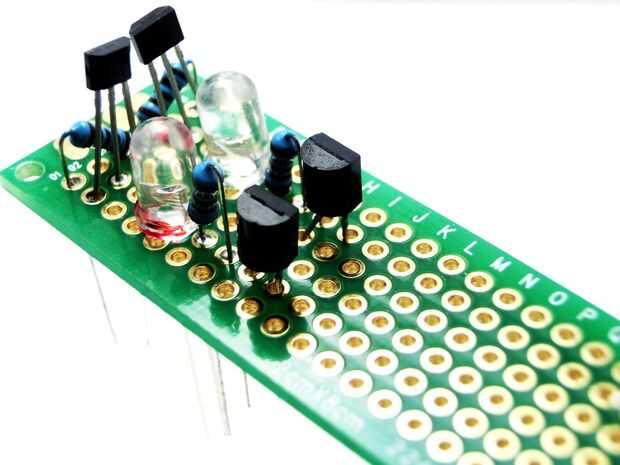

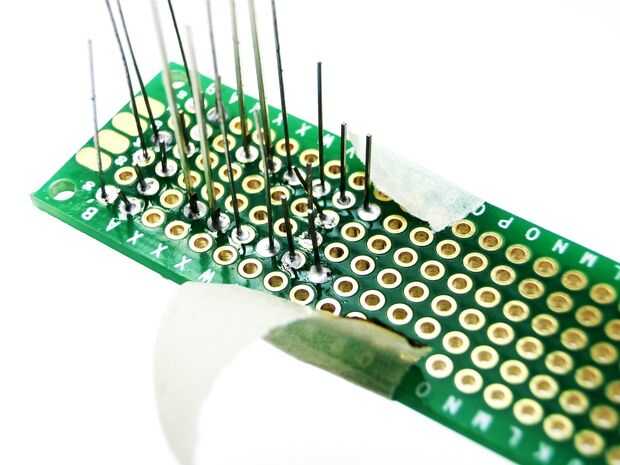

5 (cuadros 8 y 9): transistores. Estos son un poco difíciles de montar, así que otra vez, no dude en consultar el diagrama en la Página 1 Si usted está confundido. Colectores de ir hacia los LEDs emisores IR enfrentados y sus bases ir a las dos filas centrales. Debe tanto estar mirando del mismo modo, como en la imagen 8.
6 (opcional, no cuadros): interruptor. He añadido mío más adelante, así que iré sobre él más adelante, pero se puede montar ahora si quieres. Vea el diagrama. Puede utilizarse cualquier interruptor de cualquier configuración, simplemente tiene que interrumpir la alimentación o tierra.
