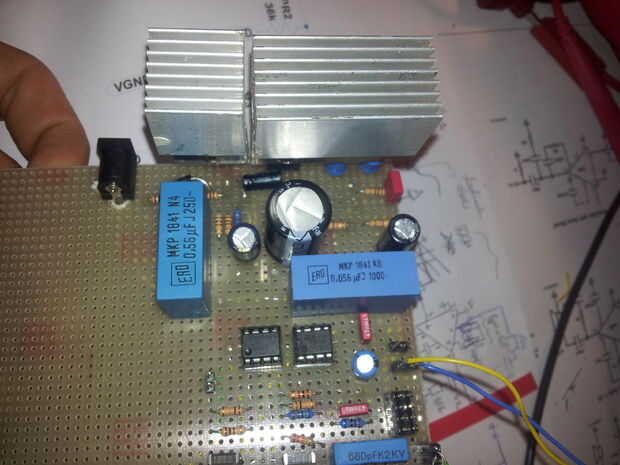

Paso 14: El uno canal (mono) prototipo

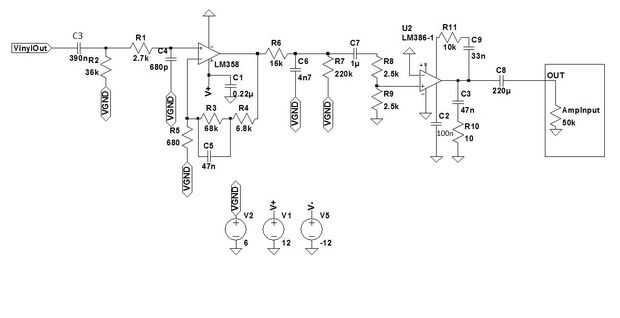

Determiné cada parte del circuito hasta ahora:
El circuito de filtro funciona en teoría. Voy a usar el separador de alimentación de la hoja de datos de L165. El circuito amplificador de la segunda etapa es de una hoja de datos (LM386) así. R11 y C9 construyen el camino "de refuerzo de graves", pero no conecte directamente, porque quiero la posibilidad de encender/apagar este efecto. En algún lugar en ese camino será una rotura en el circuito.
R8 y R9 representan un potenciómetro lineal. Con R9 = 0 la señal está cortocircuitada y el volumen es cero. Con R8 = 0 el volumen es máximo y la señal obtiene totalmente amplificada por el circuito LM386 con factor 20.

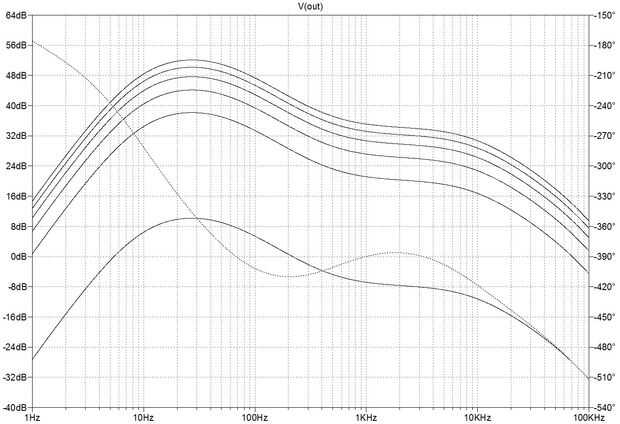

La variación de R8 = 5k-R9 con pasos de R8 = 0, 1k, 2 k, 3k, 4k, 5k se muestra en el diagrama de bode anterior.
La lista de elementos es al final de este proyecto como un archivo pdf.
