Paso 1: Conocimientos técnicos y la simulación de la curva RIAA
Esta curva que se muestra arriba es descrita por 3 polos en el estándar dando tiempo (frecuencia) de las personas:
T1 = 3180 μs (50 Hz), T2 = 318 μs (500 Hz) y T3 = 75 μs (2.120 Hz)
Los polos pueden describirse como un paso alto con T1, un pasabajos con T2 y un paso alto con T3.
En 1972, la Comisión Electrotécnica Internacional (IEC) propuso una nueva versión superior de la curva RIAA. Añadido otro poste, significa otro paso alto, en el 7950 μs (20 Hz). La idea era reducir la salida subsónica del amplificador por rumble del plato giratorio [3].
Usted puede tratar de simular este comportamiento de la frecuencia con LTSpice. Simulamos un montón de las siguientes cosas con LTSpice, así que esto es una buena preparación para los siguientes pasos de diseño del amplificador.
Así sabemos, que estos coeficientes pertenece a qué filtro, podemos utilizar las funciones de transferencia de bajo y highpasses para obtener un resultado adecuado. LTSpice da la gran posibilidad de manejar con transformadas de Laplace, para que podamos usar las transformaciones conocidas de este filtros (función de transferencia en la notación de Laplace).
paso bajo = 1/(1+sT), paso alto = (1 + sT)
con s = variable de transformación de Laplace, T = constante de filtro

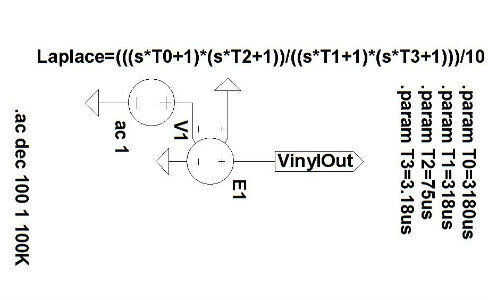

Ahora a elegir dependen de una tensión fuente de tensión como se muestra en la imagen y añadir el siguiente comando como "Valor":
- Laplace=(((s*T0+1)*(s*T2+1))/((s*T1+1)*(s*T3+1))) / 10
y las constantes de tiempo como un parámetro en el esquema:
- .Param T0 = 3180us
- .Param T1 = 318us
- .Param T2 = 75us
- .Param T3 = 3.18us

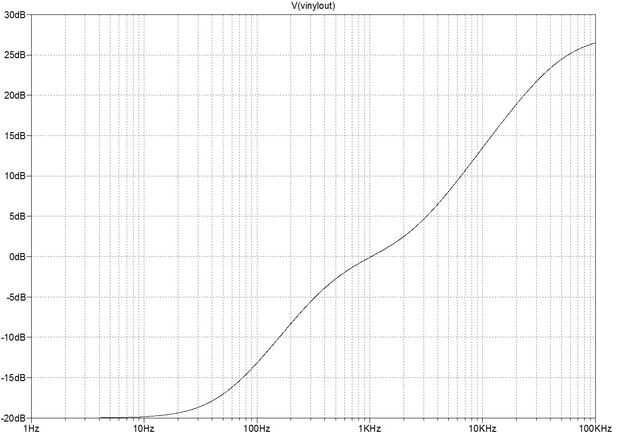

El factor 1/10 en el final de la transformación de Laplace indica que la atenuación, ya que la curva, intentamos simular aquí, tiene un cero a 1kHz y no en 0Hz. Simplemente se cambio de - 20dB. Puedes dejar esa parte hacia fuera, pero que conseguirá ayuda posteriormente al intentar plana de esta curva con nuestro circuito amplificador.
Si estás más interesado en este tema de simular la RIAA en especia, me refiero a [1] y [2]. Puede también simplemente google ese tema o visitar el grupo de LTSpice Yahoo.
[1] http://www.hagtech.com/pdf/riaa.pdf
