Paso 2: El inverso RIAA curve
Pensar en esta transferfunction como una función de transferencia de un sistema entero, descrito por la transformada de Laplace dada A - lo contrario sería A_inv = 1/A. paga atención en el factor de corrección de 1/10, este debe ser un cambio de hasta 20dB en 0 Hz, por lo que la corrección del factor aquí es 10.

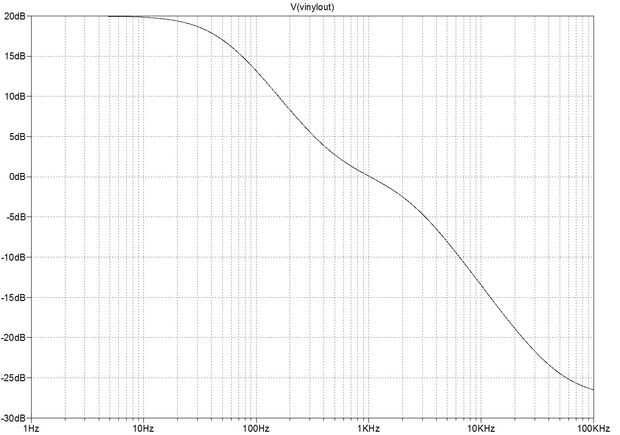

La transformación parece "Laplace = (((s*T1+1) * (s * T3 + 1)) / ((s*T0+1) * (s * T2 + 1))) * 10" y la respuesta de frecuencia mostrarán algo parecido a la foto de arriba.
Esta es ahora la base de nuestro circuito - el amplificador y el circuito de ecualización debe tener una respuesta de frecuencia que para una normal y claro la salida de audio desde el disco de vinilo.
Algunos puntos se dan con un valor de amplificación necesaria [4]:
- 50Hz con 17dB
- 500Hz con 3dB
- 2120Hz con - 3dB
- 1000Hz con 0 dB
Esto se ajusta a la curva en la foto de arriba (comprobada en LTspice). Antes de entrar en los circuitos de amplificación y la desacentuación para corregir el pre-énfasis de nuestro vinilo, tenemos que echar un vistazo a nuestra fuente de energía eléctrica: el transductor de energía mecánica a energía eléctrica
