Paso 6: Filtro diseño PT. I

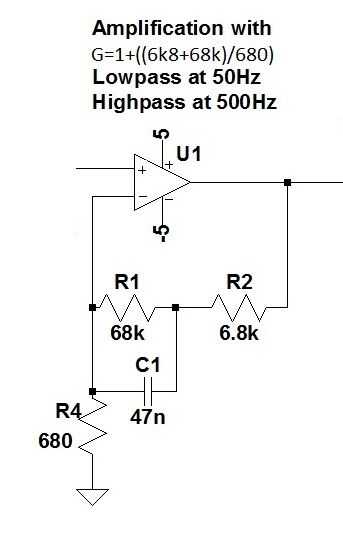

El filtro activo consisten, como se muestra en la imagen de arriba, de 3 resistencias y un condensador - funciona como un amplificador no inversor, definido por todo aumento con G = 1 + (R1+R2)/(R4), que será algo alrededor de 110 en este caso. Esta amplificación se reducirá en parte por unos pocos dB debido a la atenuación de los filtros siguientes. R4 también garantiza que las corrientes de entrada de nuestro amplificador que U1 puede fluir a tierra.
Los filtros se definen por la posición del condensador C1 y su tamaño (por supuesto puede utilizar otros valores de las resistencias y condensadores, pero preste atención en la frecuencia de corte):
- R1|| Construir C1 hasta un paso bajo con frecuencia de 1/(2*pi*R1*C1) de la corte = 50Hz
- R2 + C1 construir encima de un paso alto con frecuencia de 1/(2*pi*R2*C1) de la corte = 500Hz

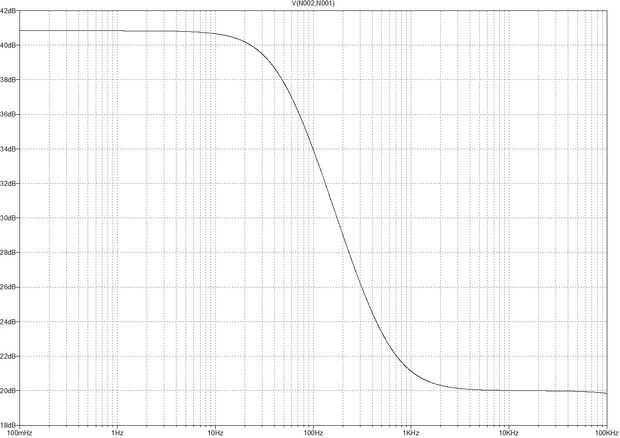

Ambos filtros compensan mutuamente así que la curva se muestra en la segunda foto!
Si la atenuación es demasiado alta o baja más tarde, podemos simplemente fijamos cambiando R4 a un valor superior o inferior.
