Paso 6: El esquema

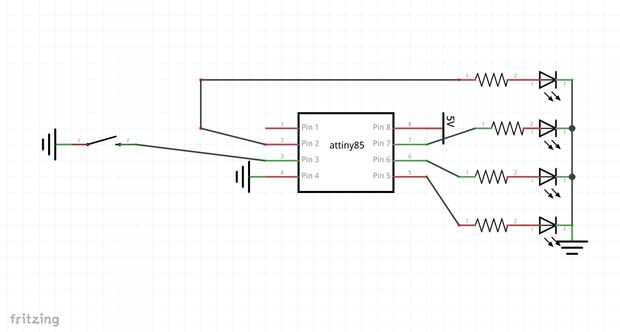

Nuestro esquema para este proyecto es bastante fácil en los ojos. Todo lo que tenemos que preocuparse es conectar los LEDs, el interruptor SPST y conectar VCC y tierra. Para aquellos que no son firmiliar con esquemas iré sobre qué sucede con cada pin:
Pin 1: nada!
Pin 2: Conectar una resistencia de 100 ohm a un LED que está conectado a tierra
PIN 3: Conectar el botón SPST conectado a tierra
Pin 4: Conecte a tierra
Pin 5: Conectar una resistencia de 100 ohm a un LED que está conectado a tierra
PIN 6: Conectar una resistencia de 100 ohm a un LED que está conectado a tierra
PIN 7: Conectar una resistencia de 100 ohm a un LED que está conectado a tierra
Pin 8: Conectar a 3,6 voltios
