IKEA RGB Led tira 2 Wi-Fi Hack (1 / 3 paso)

Paso 1: El proceso de la construcción - paso 1

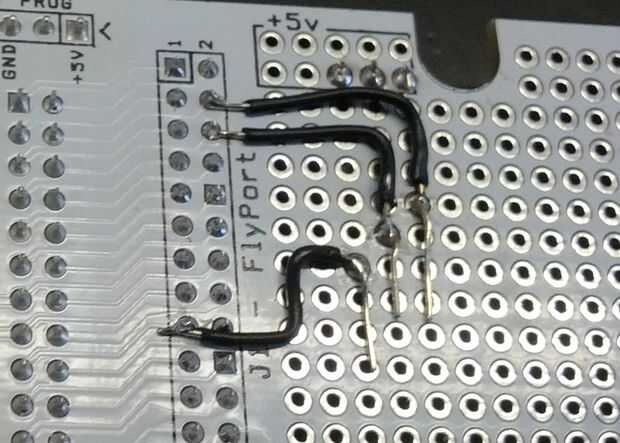

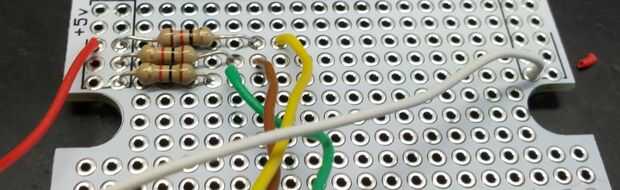

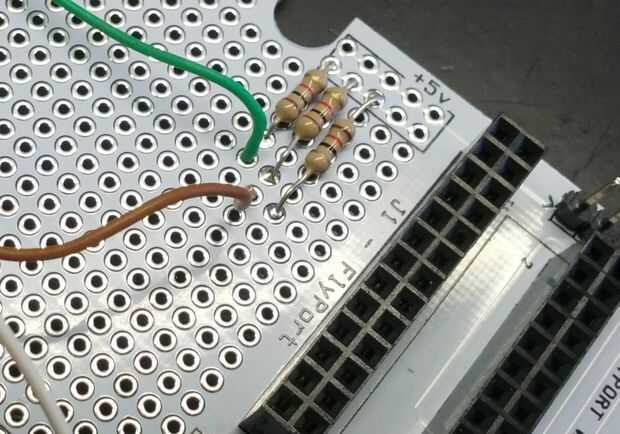

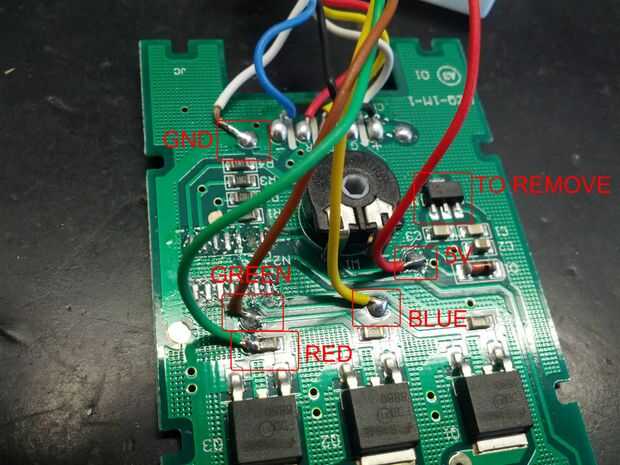

En primer lugar, tienes que sacar el microcontrolador dentro del controlador RGB del controlador IKEA DIODER. Es un IC SMD, así que podría ser más fácil de cortar sus conexiones antes de desoldar. Luego tienes que quitar también el regulador de voltaje incorporado, ya que este tipo de regulador no proporciona suficiente corriente para el módulo de Flyport. Una vez retirado el microcontrolador y el voltaje del regulador, puede conectar 5 cables como se muestra en la imagen

Estos subpasos le ayudará a realizar la extracción de los componentes más fácil:
-Retirar el microcontrolador
-Retire el regulador de voltaje
-Blanco cable está conectado a GND
-Cable rojo está conectado a 5V
-Cable verde está conectado al control de Color rojo
-Marrón cable está conectado al control de Color verde
-Amarillo cable está conectado al control de Color azul

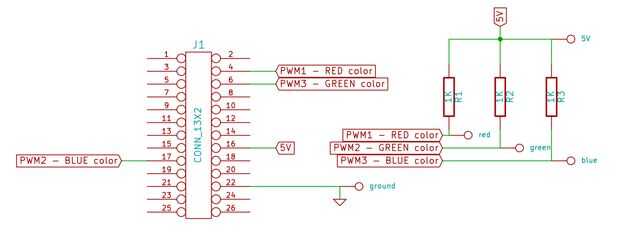

De esta manera podemos utilizar 3 Sinuosidal para controlar el brillo de 3 colores diferentes de nuestro microcontrolador.
