IKEA 'Solvinden' - fuente de alimentación USB Solar (4 / 6 paso)

Paso 4: Paso 3: cableado del panel

Esto es donde puede conseguir difícil.

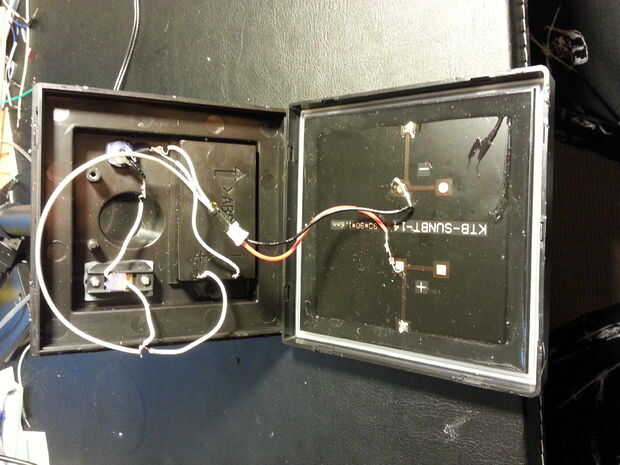

Primero la soldadura de la batería + ve al panel solar + ve y la batería - ve a panel solar - ve. Esto cargará la batería cuando el panel solar se expone a la luz. El diodo que hemos añadido previamente evitará la corriente que fluye detrás a través del panel solar.

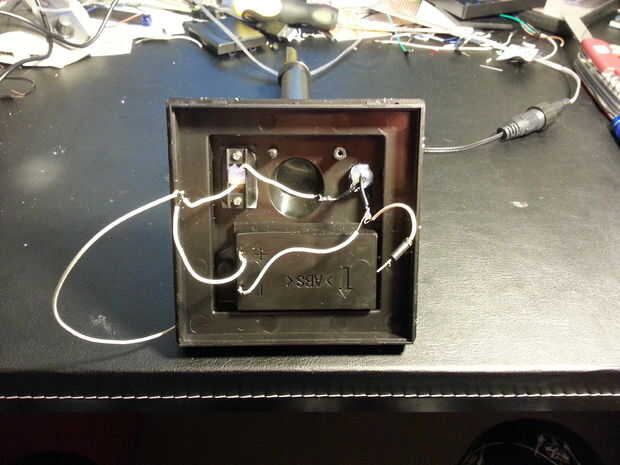

Conectar el común - ve - ve del cable (el cable sin los puntos)

Luego conecte el compartido + ve al interruptor y del interruptor a la + ve del cable (el cable con manchas)

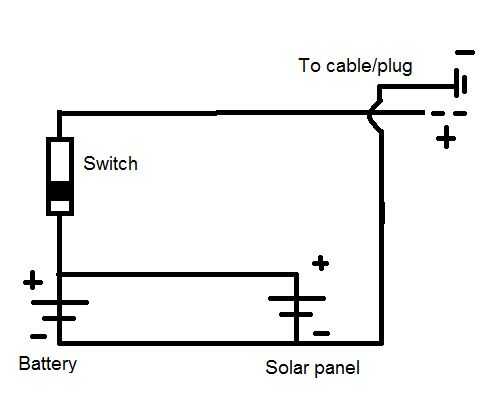

Ver el diagrama del circuito si sientes que lo necesita.
