Paso 5: Paso X: Cable y USB módulo de energía
Ahora que tienes el panel solar cableado y montado nuevamente juntos, en el cable y el módulo de alimentación USB!

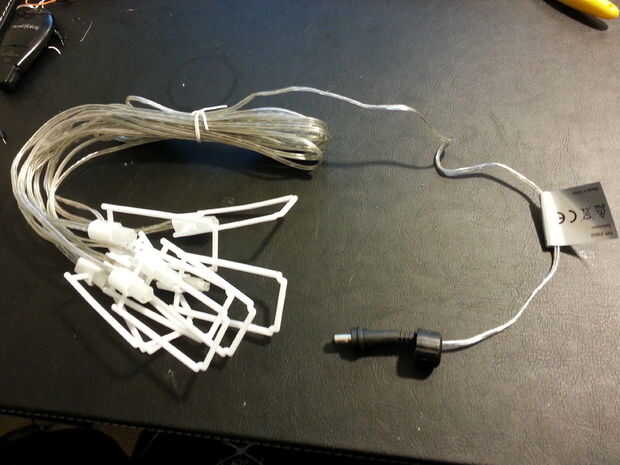

El Solvinden Kit viene con un cable con un enchufe de agradable y varios LED. Usaremos esto para dar nuestro panel extra llegar. Hay cerca de 5 m de cable antes de que el primer LED hasta cortarlo como quieras. El cable sí mismo es simplemente dos alambres aislados por separado por lo que no tendrás ningún problema en hacerlo. Tomar nota del cable y usted notará un cable tiene una línea blanca discontinua en el exterior. Se trata de + Ve (al menos en mi caso) y es importante ya que el enchufe se asegurará de trabaja una cierta polaridad. Si naderías en el final, mirar en que forma tiene estos dos cables alrededor.

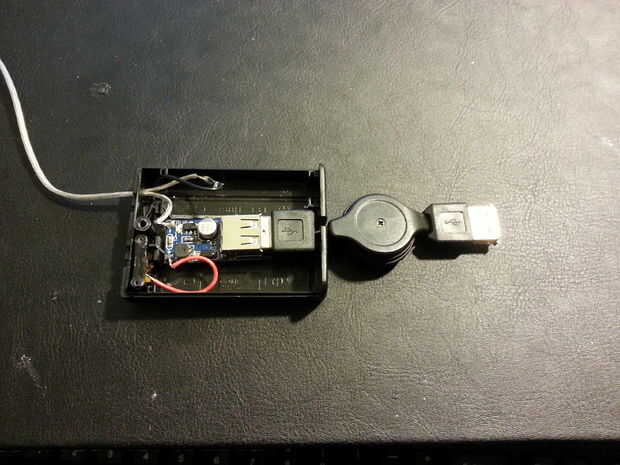

Para el módulo utiliza una pequeña caja de las pilas AA 3. Tenía un interruptor y era sólo lo suficientemente grande como para adaptarse a la Junta. Simplemente conectar el cable desde el panel a la Junta (+ Ve en el cable no tiene un guión a lo largo de él, - ve guión).
Siempre podría utilizar el puerto USB en el tablero y cortar un agujero en la carcasa para introducirlo a través de, pero no me sentía a cortar la caja demasiado. En cambio, sólo he conectado un cable USB extensible en el tablero, corte un agujero en la carcasa para alimentarla y el resto salir a la izquierda. Cabe agradable y perfectamente y no va a dañar la board si el cable se tira.
Este alojamiento también, puedes ver donde he soldado el interruptor a la tarjeta y el cable. Sólo hay que poner el interruptor en línea con el + ve cable y va a estar bien.
Eso es prácticamente todo lo que necesitas hacer aquí.
