Paso 2: Cableado para los sensores de luz
Cada sensor de luz necesita ser conectado a un pin de entrada analógica en el Arduino. El diseño del circuito es idéntico a lo que nos hizo en el último paso, pero multiplicado por seis.
En cuanto a la estructura física, resulta útil comenzar insertando los sensores de luz en las copas primero y luego coloque las tazas a la segunda base.

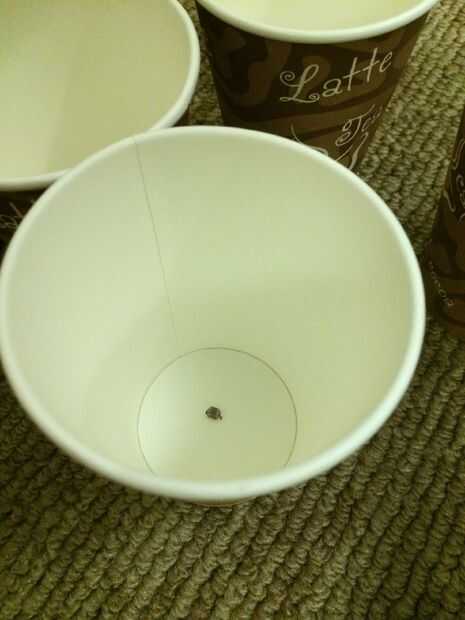

Para insertar los sensores de luz en las copas, usé una aguja de coser para perforar dos agujeros espaciados adecuadamente en el fondo de cada taza de café de papel. Para que quede en la dirección correcta del hilo de rosca del sensor de luz a través. Dependiendo del tamaño y forma de las copas, esto puede ser difícil; Si usted tiene dificultades, puede usar pinzas.
Para colocar cada taza en la base, una vez más solía una aguja poke agujeros en el cartón, para las piernas de los fotorresistores pasar. Entonces usé cantidades de cinta adhesiva para mantenerlo todo junto. Usted puede improvisar aquí con bastante eficacia: utilice pegamento caliente en su lugar, por ejemplo. Para mí, la cinta americana negra terminó siendo parte de la estética general.

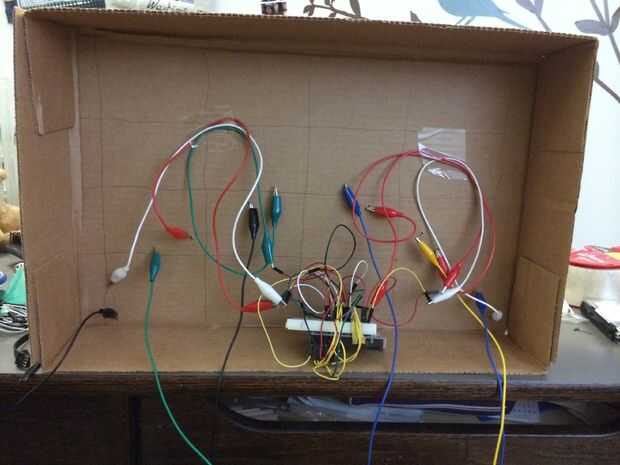

Se puede ver en la segunda foto que el circuito está formado con una masa de pinzas de cocodrilo. Como dije antes, este fue diseñado para ser una estructura temporal; Si tuviera que hacerlo de nuevo, estaría seguro que realmente cosas de la soldadura, la ruta mi cableado correctamente, etc.. Incluso si usted va la ruta del clip de piel de cocodrilo, asegúrese de utilizar abundante cinta para mantenerla relativamente organizado.
