Paso 1: Piezas y herramientas
Esta es una lista larga, pero nada es indignante o infrecuente, probablemente ya tienes muchas de estas herramientas. Si no tienes una herramienta, pide alrededor, hay muchas herramientas tristes, solitarias, sentado en bancos de trabajo sin usar.
Más pequeña electrónica debe comprarse en eBay. Distribuidores de China venden directamente al público a través de él. No es raro ver a $7 por 3W LED en una tienda física en América, en lugar de a granel $0,50 en eBay. Esperar que esperar una semana o dos para piezas aunque.

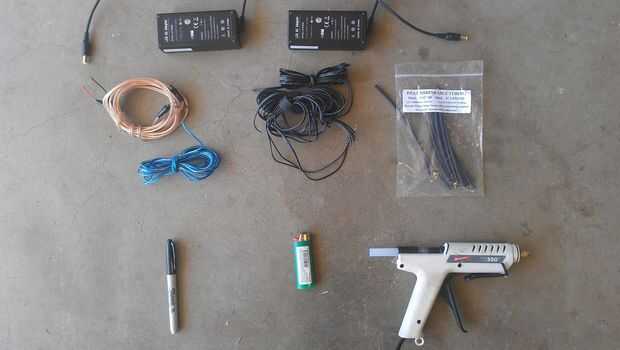

Piezas
- Placa de aluminio [Precio Variable]
- La estructura de la base que los LEDs va Unidos a, disipa el calor muy bien. He comprado una placa de 4' x 2' de 1/4" de aluminio en mi desguace local para $12 que corté en tiras con una sierra de calar, 4' x 3" cada uno. El depósito de chatarra le ahorrará cantidades absurdas de dinero por un poco de esfuerzo. Comprar nuevo puede fácilmente costar 100 dólares en metal.
- Recomienda 1/4 - 3/8 "espesor. Aunque 1/8" va a trabajar, necesitará tener cuidado de no dejarla doblar demasiado puesto que los LEDs estén adheridos a él.
- A menudo llamado Luxeons o Star-LED, son LED de alta potencia que requiere ser montados en una placa de metal para la eliminación de calor. Su vida útil es de nueve años de uso ininterrumpido.
- Tienda siempre alrededor de diferentes vendedores en eBay para cada color, precios pueden variar un montón. Una tienda vende azul 10pcs por $20, otro por $10, exacto mismo LED (Lumen valor, 100Lm es un montón).
- Búsqueda en eBay en el formato: "led de alta potencia 3w COLOR 10pcs". A granel es más barato.
- En la página, "Resistencia de matemáticas", que trataremos de encontrar el tipo adecuado de resistencias. He comprado dos paquetes de cinco para 3.3 Ohm 5 vatios. Sus números probablemente será diferentes dependiendo de los LEDs que compre.
- Se miden en resistencia (Ohms) y cuánto calor puede quitar (potencia).
- Búsqueda en eBay en el formato: "3,3 Ohm 5W".
- Hay una gran diferencia entre 3,3 ohmios y 3,3 K Ohm (3.300). Asegúrese de que no hay M o K en el nombre.
- Genérico del ordenador portátil y pantalla LCD de alimentación proporciona electricidad continua, a alta potencia actual, regulado, por muy buenos precios. También comprado en eBay.
- Búsqueda en eBay en el formato: "fuente de alimentación 12v 4A".
- Pegamento muy fuerte, es capaz de conducir el calor, pero no conducir la electricidad. Si llevó a cabo electricidad, como en resinas epoxi basadas en plata, los LEDs pueden cortos uno al otro.
- Recomiendo usar alambre de 20-22 AWG (calibre de espesor), puesto que se trata de cargas de alta potencia para la electrónica pequeña (~ 25 vatios en la longitud de los LEDs de Margarita).
- Estos se utilizan como conectores de alimentación y para encadenar las barras de luz juntos.
- Usado para montar las placas a la pared. Uso grado 120 codos si lo encuentras, no lo doblan los codos de 90 grados con los alicates.
- Para montar los codos a la pared.

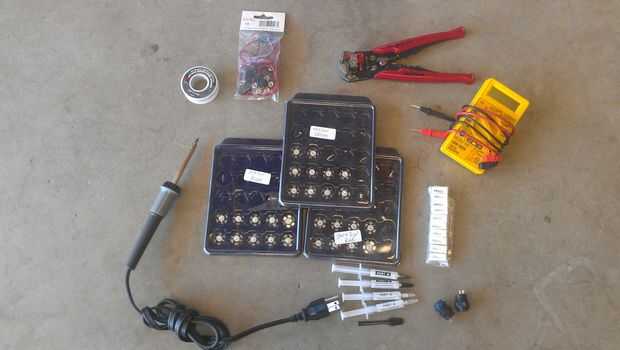

Herramientas - eléctricas
- Soldador de 15W de Radioshack, $15]
- Calienta hasta 450C, se derrite la soldadura, que conduce la electricidad y bonos de los alambres juntos.
- 0.022" plata resina núcleo de soldadura [de Radioshack $4]
- Hace que los vínculos mecánicos/eléctricos entre las conexiones.
- WIRE Stripper [de Radioshack $15] (opcional, puede siempre utilizar un cuchillo o una navaja X-acto)
- Enorme ahorro de tiempo, corta y quita el revestimiento de los cables. Muy recomendable.
- Pinzas de punta de aguja
- Utilizado para sujetar los cables mientras se sueldan a LEDs y conectores.
- Termorretráctil o cinta aislante
- Encogimiento del calor es un tubo de goma, que cuando calienta, aprieta y componentes de los sellos. Mucho más limpio y más fuerte que la cinta aislante. Mismo trabajo, cubre las conexiones expuestas y evita cortocircuitos.
- Multímetro [de Radioshack $10] (opcional - sólo rápidamente puede explotar las conexiones y ver si enciende, arriesgado, puede freír los LEDs).
- Útil para medir los niveles de tensión (electricidad no demasiado o demasiado poco) y medición de polaridad (cual cable es positivo o negativo).

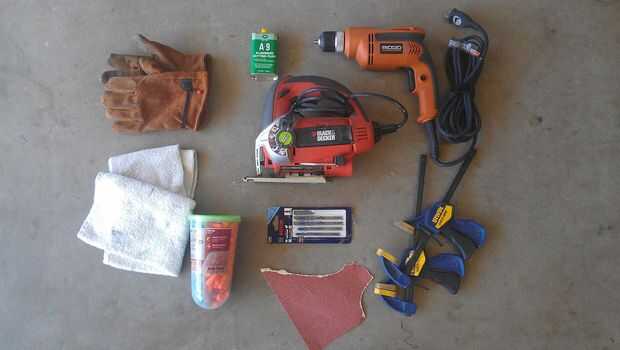

Herramientas - mecánica
- Rompecabezas [$50 de Lowes, si usted no tiene uno, pide alrededor, alguien que usted conoce tiene uno que está sentado sin usar]
- La herramienta correcta para este trabajo es un cortador de plasma, pero esos cuestan mucho dinero.
- Utilizado para cortar la placa de aluminio en tiras.
- Requiere que las láminas, obtener 14-21 TPI (dientes por pulgada), para metales gruesos.
- Facilita el corte mucho más rápido y más fácil. Menos vibración, cuchillas duran más tiempo.
- Sólo tenemos que perforar unos agujeros para los pernos de la barra de combinar y soporte, de una sola de 3/8" broca es todo lo que necesitamos.
- Utilizado para limpiar cualquier marca sharpie en el aluminio, limpiar el metal y lavar cualquier fluido de corte.
- El aluminio será muy caliente cuando se corta. También evita cortes de bordes afilados.
- Aluminio de corte con una sierra puede ser muy alto, su capacidad de escuchar música se lo agradecerá.
- Vierte acetona en éstos y las marcas de limpiar lejos.
- Sostiene el soldado los cables a las placas, que va a utilizar un montón de pegamento. Sugiero una pistola azul o resistente más calor.
