Paso 2: Resistencia matemáticas (necesario)
No todos los LEDs se hacen el mismo, diferentes fabricantes, diverso voltaje y los niveles actuales.
Hay tres partes en la medición de la potencia de un LED: adelante voltaje, amperaje (corriente) y la potencia.
V--Cómo electricidad duro entra en el LED.
Amperaje, El volumen de electrones consumidos por el LED.
Potencia, La cantidad total de energía del LED utiliza, potencia es una unidad para comparar el consumo de energía.
Vatios = voltios * amperios.
Donde tu compra sus LEDs de, siempre te dan dos piezas de información, el avance la caída de voltaje y el amperaje.
Aquí están algunas gamas número muy común:
- 3W blanco, azul, verde: 3.2-3.6v, 650-800mA.
- 3W rojo: 2.4v-3.2v, 650-800mA.
- 5mm blanco, azul, verde, ULTRAVIOLETA: 3.0-3.4v, 20mA.
- 5mm rojo, anaranjado, amarillo, color de rosa: 1.9-2.4, 20mA.
Cálculo de las resistencias de la derecha
Cabeza sobre LEDCalc.com, esto es una herramienta que te dice qué resistencias para obtener para su LED, dependiendo de qué tipo son y cómo conéctelos.

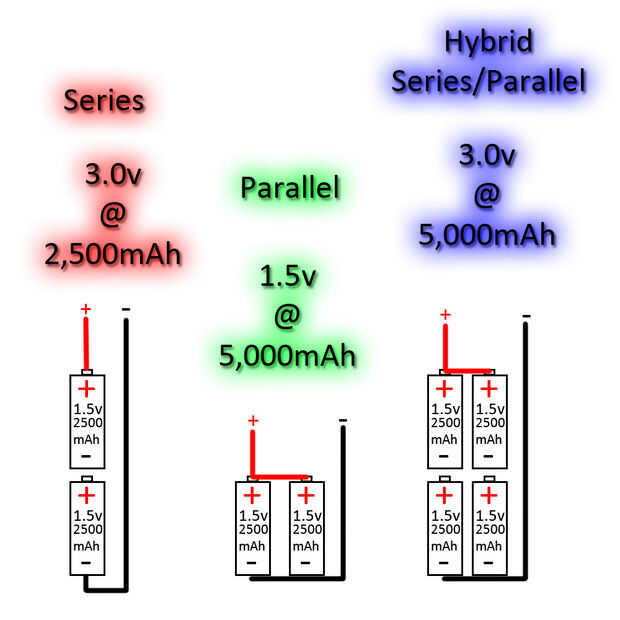

Hay tres tipos comunes de circuitos eléctricos:
- Single - un LED, una resistencia. Nos no va a utilizar esto ya que es menos eficiente, costoso y desperdiciador de tiempo.
- Serie - varios LEDs, una resistencia por cadena. Los LEDs están conectados en una cadena de extremo a extremo, pero la cadena no puede continuar por más de cuatro o cinco LEDs. Esto es lo que vamos a usar.
- Paralelo - ilimitado de LEDs, una resistencia compartida. Cableado es super fácil, todos los LED utilizan el mismo cable positivo y negativo. Sólo prácticas para circuitos de baja potencia, todos los indicadores comparten una resistencia masiva. Nos no va a utilizar esto.
Introduzca su adelante caída de voltaje, consumo de amperaje y número de LEDs en la cadena de la serie. LEDCalc le proporcionará una resistencia recomendada para utilizar.
Acercamos a voltaje total caída viene a igualar el voltaje de la fuente, cuanto menor sea la resistencia necesaria. Así que una línea de 12v, puede soportar cuatro LEDs funcionando a 2.9v con una pequeña resistencia. Hay simplemente menos voltaje repuesto para resistir.
Los números utilizados en este diseño
Estos números fueron elegidos específicamente porque facilita el cableado, junto con la salida de calor moderado bajo.
Rojo 4, 2.4v, 750mA en serie: 3,3 Ohm, 2W necesaria.
Tres verde/azul 3.2v, 750mA en serie: 3,3 Ohm, 2W necesaria.
Undervolting y Overvolting (Dimmer y brillante)
Adición o eliminación de LEDs cambia la resistencia que se puede utilizar. También puede reducir la potencia de los LEDs de undervolting 2.8v ellos, proporcionando cuando necesitan 3.2v. O usted puede hacer más brillante por overvolting, proporcionando 3.6v cuando el LED necesita 3.2v. Esto alarga o reduce significativamente la vida del LED (un overvolt de 3.2v a 4.0v puede caer la vida útil de nueve años a tres años... aún un muy largo tiempo de uso).
Clasificación de resistencias
Resistencias se clasifican de dos maneras, resistencia/impedancia (ohmios) y (potencia) de disipación de calor. Hay ningún daño en el uso de un resistor con un mayor grado de potencia, simplemente significa que la resistencia será físicamente más grande (disipación de calor más). Voy siempre a un nivel superior, que si es necesario un resistor de 3W, usar un 5W. Es bueno tener resistores que no dan burns para sólo $0,10 más.
