Paso 5: Preparación y diseño de cableado

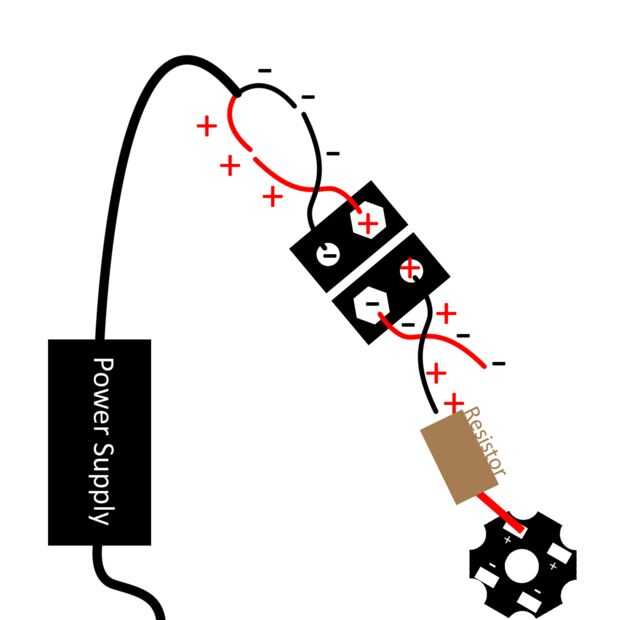

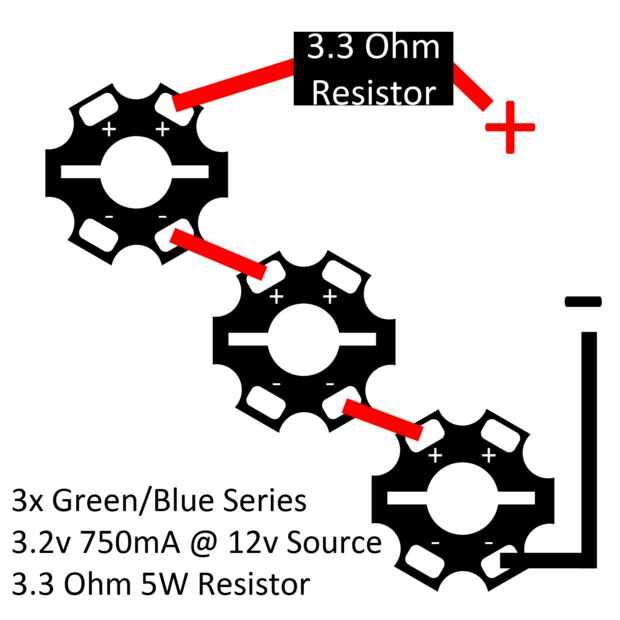

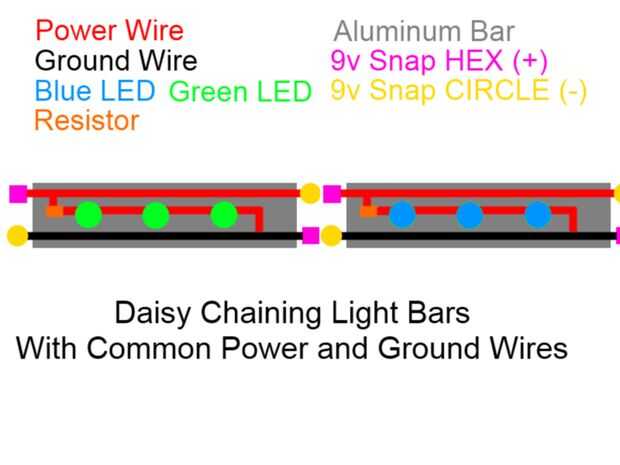

Hay caminos de tres hilos, un poder y tierra, que corren hacia abajo de la longitud de la barra de luz en los lados opuestos, y un path activo que transporta electricidad de potencia, los LEDs y el terreno. Al final de cada barra de luz son los conectores snap 9v soldadura electricidad y líneas de tierra. Estos proporcionan conexiones de extremo a extremo para Margarita. Están cableados de opuesto a cada lado ya que la polaridad cambia en cada conexión (segunda foto). Los LEDs de potencia se conectan en serie, lo que significa, positivo -> negativo -> positivo ->.,. Las imágenes ayudan a dejar esto claro.

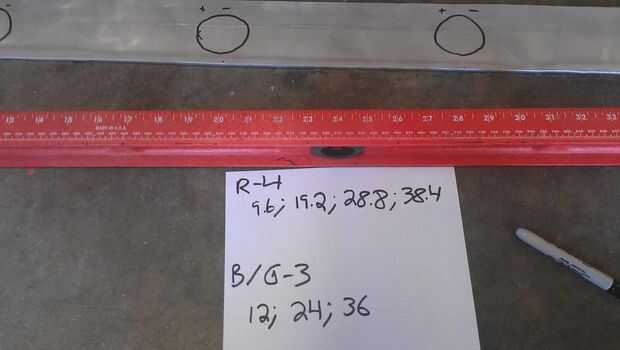

Posiciones para el LED de medición
Los LEDs se deben espaciar uniformemente a través de la barra de luz. Esto se hace tomando la longitud total, y dividiendo por el número de LEDs más uno. Así que una placa de 48" con tres LEDs, sería:
48"/ 4 = 12".
Así, los tres LEDs deben colocarse en incrementos de 12", a partir de 0. Esto significa que los LEDs a 12", 24" y 36" de la marca.
Los LEDs también deben ser marcados con un símbolo positivo y negativo en cada lado, es importante mantenerlos en la misma dirección.
Preparando los LEDs para montaje

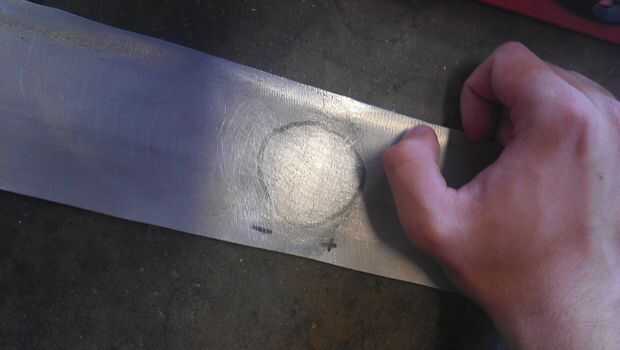

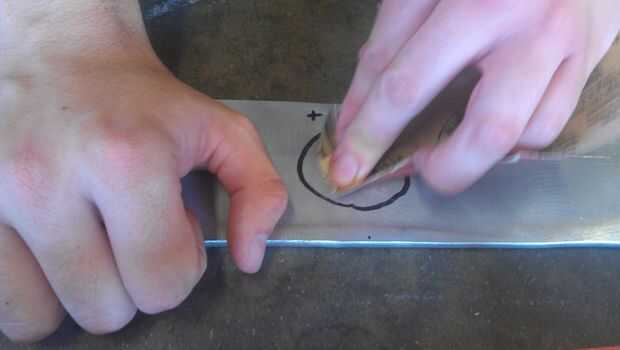

Usar bajo-lija para raspar la ubicación de lo LED. Luego pásele un trapo y un líquido (agua o acetona) para eliminar cualquier forma de escamas. Raspar la placa limpia el área y gubias el metal para que el epóxido tiene más superficie para enlazar a. Raspar en círculos y luego horizontal o vertical.
