Paso 8: Wireing para arriba!
Empezar poniendo todo para que puedas ver todos los cables de LED que sale la placa principal. Echa un vistazo a los conductores de LED, todos la cables positivos (lleva más tiempo) una dirección y luego todos los cables negativos (menos cables) de la curva la otra dirección. Es muy importante que esto es correcto o de lo contrario algunos de los LED no se enciende.
Puntos de unión o puntos de soldaduras que utiliza cinta de cobre, no tienes que hacer esto. Algo puede a soldar los cables y resistencias directamente entre sí, lo hice porque para mí es más rápido y más limpio.

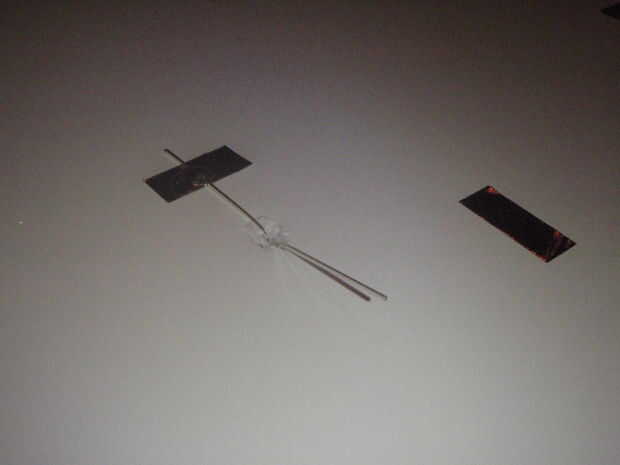

Tienes que colocar una tira de cobre bajo el positivo por lo que se puede soldar el cable positivo a la franja. Usted puede mirar la imagen de abajo.

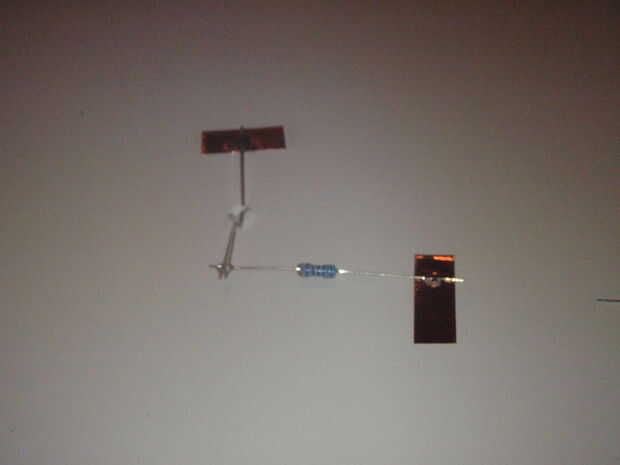

El plomo negativo tendrá una resistencia soldada a él, por lo que coloca la tira de cobre en ángulo recto a la derecha de la cabeza. Esto era así podía soldadura de la resistencia del cable negativo, luego el otro lado de la resistencia a la cinta de cobre. Se puede ver en las imágenes de abajo.

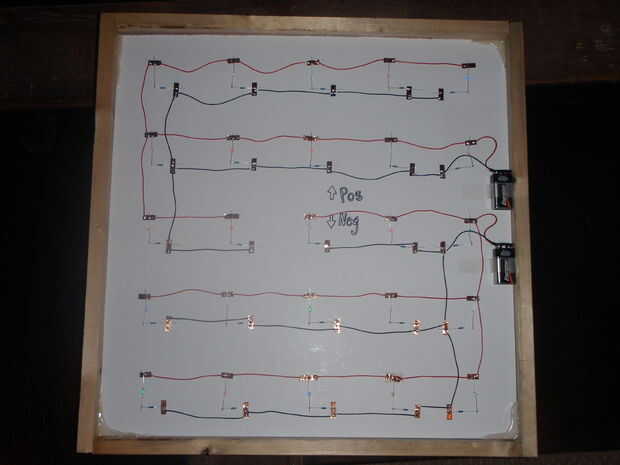

Una vez que está establecido, debe decidir en cuantos LED quiere poner en la fuente de poder, decide utilizar dos baterías de 9 voltios. Por lo que la hace 13 LED con una pila y 12 LED por otro. Puede utilizar un enchufe en la fuente de energía si te gusta, entonces usted podría ponerlos todos en un circuito.

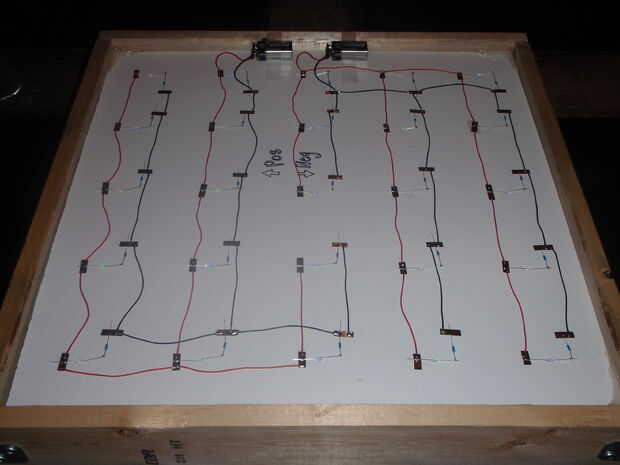

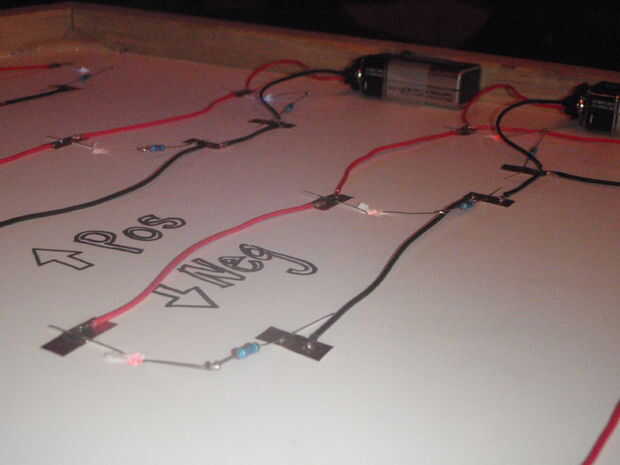

Entonces empieza lanzando algunos cables de conexión de las cintas de cobre positivas juntos y los de las cintas de cobre negativas juntos. Averiguar donde desea el interruptor y donde montar las baterías, y luego soldar el extremo negativo del soporte de la batería a una de las fichas de la cinta de cobre negativo. Y el positivo a una ficha de cinta de cobre positiva de soldadura.
En este punto debe ser capaz de conectar las baterías, o el enchufe de la pared y ver la belleza de 25 pequeñas cajas cambio de colores de iluminación de una habitación!
