Paso 1: Lista de piezas y herramientas y seguridad
Se trata de una construcción muy simple con una pequeña lista de cosas que usted necesita. Obtener la mayoría de mis piezas pequeñas de recuperación de electrónica antigua.

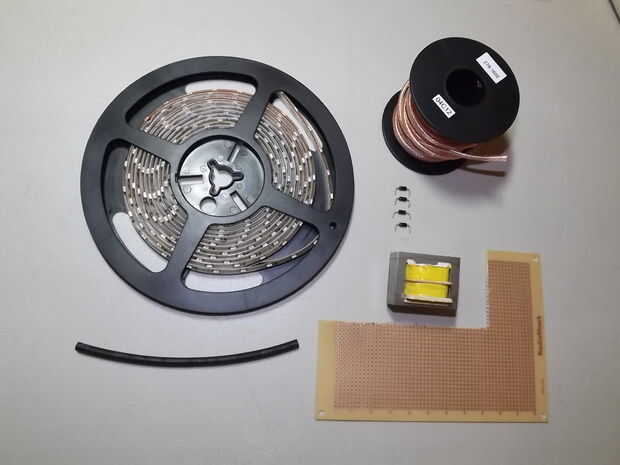

Partes:
-1 transformador de CA. Una salida de 12VAC es lo que estamos buscando, sin importar si usted tiene 110VAC o 220VAC.
-Cable de alimentación (no fotografiado)
-4 diodos de rectificador. 1N4001, 1N4004, 1N4007 debe todo el trabajo aquí. Están clasificados de 1 amp, que es más que se necesita aquí, pero Revise sus especificaciones LED para estar seguro. Como alternativa, puede utilizar un rectificador puente discreto aquí también.
-pequeño PCB
-luces LED de color sólido. Multicolor RGB LED con sólo tres pastillas de cobre no funcionará aquí sin un microcontrolador porque necesita una señal de datos. Si usas LEDs RGB, deben tener cuatro almohadillas de cobre, de lo contrario deben tener sólo dos pastillas. He comprado estos.
-cable de conexión de altavoz de calibre 18
-tornillos de montaje, por ejemplo, cinta de doble cara, pegamento, etc..
-encogimiento del calor
Normalmente utilizaría una caja de plástico. Sin embargo, encontré un transformador que está completamente sellado y los cables se cubrirá totalmente con encogimiento de calor o de epoxy, por lo que no se usar esto tiempo. Debe asegurarse de que usted completamente aislar contra la corriente por lo que no existe riesgo de exposición.

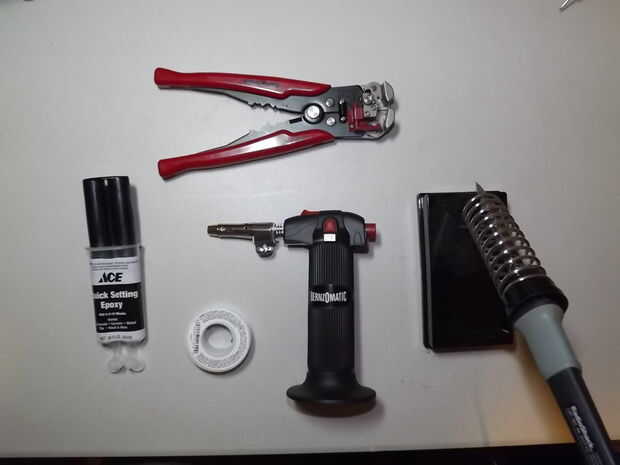

Herramientas: (Estas son las herramientas utiliza. Hacer que funcione para usted con lo que usted necesita, ser seguro)
-soldador y soldadura
-herramienta de sierra o de rotary
-cortador/pelador de cables
-broca de
-pistola de aire caliente para calor del encogimiento
-epoxi sellar todo
