Paso 2: diseño

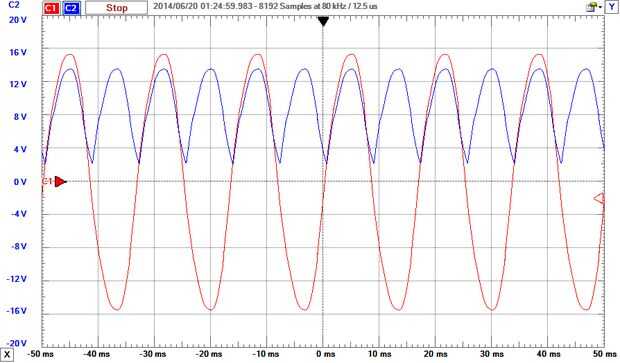

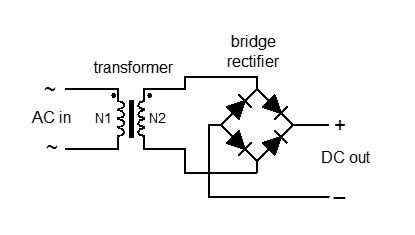

El transformador debe de salida de 12VAC. Los LEDs que compré son clasificados para 12VDC. Para convertir AC en DC, la CA debe rectificar con diodos. Pero los LED son diodos (Light Eausencia Diodes), por lo que técnicamente que este circuito funciona bien sin siquiera utilizar el puente rectificador. Sólo tiene que conectar el LED a la salida del transformador y lejos nos vamos. El problema es que los LEDs parpadean unos 50 - 60 veces por segundo con cada subida de la onda de seno la CA. Cuando la tensión negativa, el LED se apagará porque así es como funcionan los diodos. Sólo obtendrá energía a través de un diodo en un sentido no tanto. Así parpadean 50 veces por segundo, pero no son incluso en la totalidad del período, tal vez unos 40% o así. El punto es que se nota el parpadeo. El puente rectificador hace que todos los voltajes AC negativos convertir positivo, por lo que el parpadeo es dos veces tan rápido y las luces estén encendidas más tiempo (como porcentaje) por un periodo de flash. Puede ver la diferencia en la lectura del alcance o en la imagen 2. La línea roja muestra la onda de 12VAC completo va positivo y negativo. La línea azul ha sido subsanada, por lo que la tensión es siempre positiva. Si quisiéramos convertir totalmente en tensión, sería añadir un condensador electrolítico de 470uF a través de la salida de la C.C. y entonces alimente esa señal en un regulador de voltaje. La salida de es una tensión muy estable y limpia. Usé ese diseño en este Instructable.
Una cosa en cuenta con este proyecto es que la alimentación está regulada, por lo que cualquier fluctuaciones en la red que se envían directamente a los LEDs. No espero a sobrevivir un pico grande, pero sólo me costó cerca de $3 para todo el proyecto, así que no estoy realmente preocupado.
