Paso 3: construcción

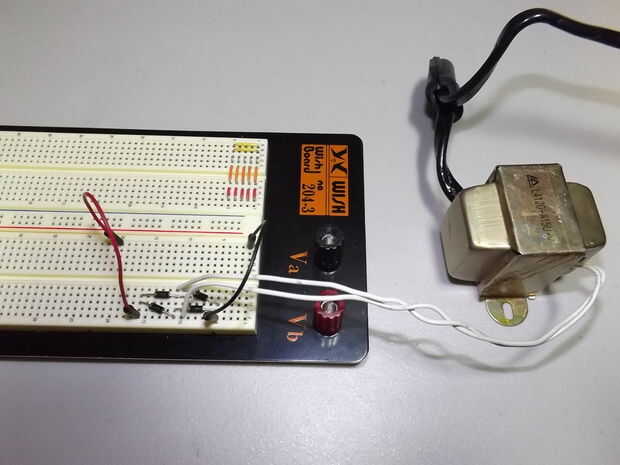

Siempre construir en un protoboard antes de poner cualquier cosa en un PCB. Te recomiendo que hagas lo mismo. Los cables rojo y negro en la imagen son simplemente demostrar que son los voltajes positivos y masa relativa. No se trata de una señal limpia por cualquier medio, pero todo el voltaje ahora es positivo, así que tenemos que mantener los dos cables rectos.

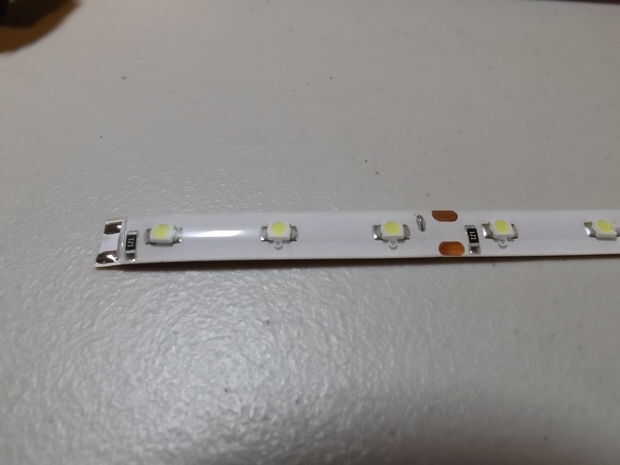

La tira de LED tiene almohadillas de cobre poco espaciadas entre cada tres LEDs. Corte justo a la izquierda de los cojines, corte el revestimiento de plástico y lata los electrodos para soldadura para los cables más fácil. Asegúrese de que la lata los cables demasiado. En mi aplicación utilicé dos piezas cortas de la tira de LED a cada lado de los gabinetes. Tuve que voltear la tira y raspe con cuidado el revestimiento de plástico para exponer el cobre debajo. Yo entonces había soldado a la parte posterior de la primera longitud de LEDs y conecta a la parte delantera de la longitud del siguiente.

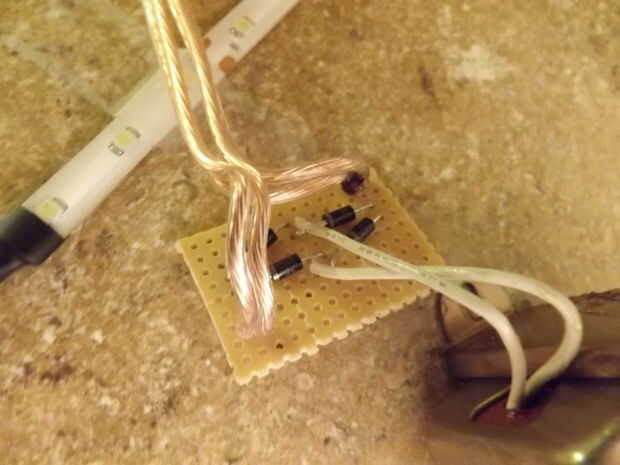

Puede conectar varias longitudes individuales de LEDs a la misma conexión de salida en el rectificador puente. Hizo cuatro diferentes longitudes de 18 LEDs, luego poner dos extremos juntos a fin de hacer dos largos de 36. Esas dos longitudes son luego conectados juntos a la salida del rectificador, un filamento apagado a la derecha, el otro apagado a la izquierda. Sólo tener en cuenta los requisitos de energía para cada LED y las limitaciones de las partes, específicamente de los diodos.

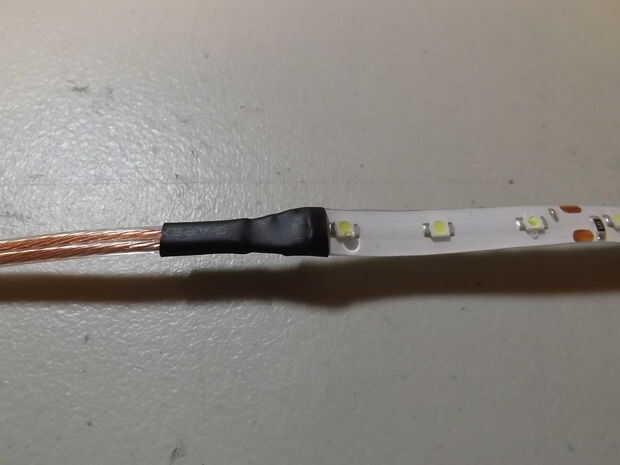

La última imagen muestra que las conexiones de todo bonitas y acabadas con el calor del encogimiento. Tenga cuidado al manipular la tira de LED con los alambres de soldar en. Uno de los botones de cobre tenía romper con el hilo y perdí la conexión. Pude solucionarlo conectando los cables a la parte trasera en su lugar. Así que el encogimiento del calor tan rápido como puedas para dar el empalme fuerza antes.
