Paso 10: Poner todo junto
Todo aspecto limpio y acabado es la parte más difícil. Jumper cables son un poco demasiado inflexibles para deslizarse fácilmente en el modelo. Los ganglios son grandes y ocupan mucho espacio. Los cables de cinta son bastante inflexibles demasiado.
Lo más fácil es cortar un agujero en el modelo y luego ate los cables por los agujeros. Los nodos pueden fijarse a la parte inferior de la tabla o lo que sea compatible con el paisaje. Luego, conecte los puentes desde el nodo a los LED o de los LEDs a los nodos (más fáciles). Usted probablemente necesitará parche unas pocas áreas de sangrado ligero o tire la tarjeta controladora y ajustar los niveles de luz y tiempo para conseguir todo lo justo más adelante.

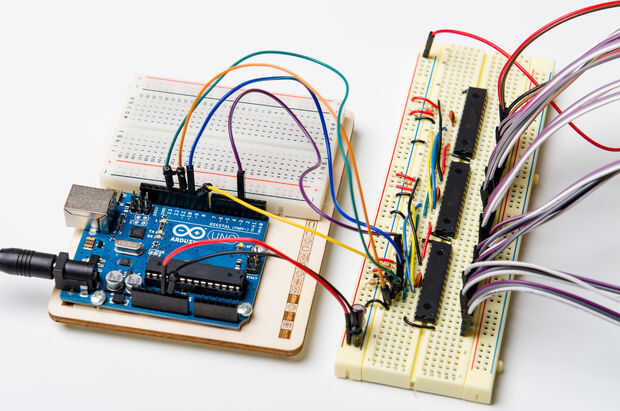

Las fotos dicen bastante este cuento demasiado. Los cables de puente son 24 AWG y obtendrá mucho mejor flexibilidad con 28 AWG. Mediante puentes todos los días a seco-cupo, todo es muy importante porque es muy fácil cometer un error cuando se trabaja con 44 cables individuales para los dos edificios. Es más fácil deformar sus propia 28 AWG alambre y d-sub de conectores para conseguir la flexibilidad.

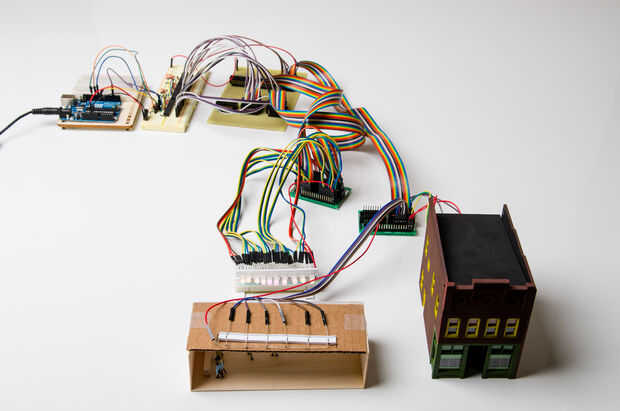

El alambre de la cinta que se muestra más arriba se hizo a muy corta distancia, cerca de 2 pies. Se ve desordenado. Los cables reales son mucho más largos, 6 o más pies y resultan en una caída de tensión. Es probable que usted necesitará ajustar la resistencia IREF a un valor algo más bajo. El lado brillante (jaja, lado brillante...) es que puede tener una resistencia IREF diferentes para cada TLC por lo que puede configurar el TLC para funcionar más eficientemente para cada edificio o bloque de edificios.
Finalmente, los LED RGB puede ser un dolor para conectar. Prensar sus propio cable y uso 3 pin hembra d-subs que sea mucho más fácil.
