Paso 2: piezas
Algunas de estas piezas son opcionales y usted tiene alternativas. Utilicé tres minoristas: Amazon, Mouser y Jameco. Los tres se entregan dentro de 2 días gracias a Amazon Prime, Priority Mail y satisfacción de cliente muy rápido.
La lista se ordena por que cumplen mi pedido:
Amazon:

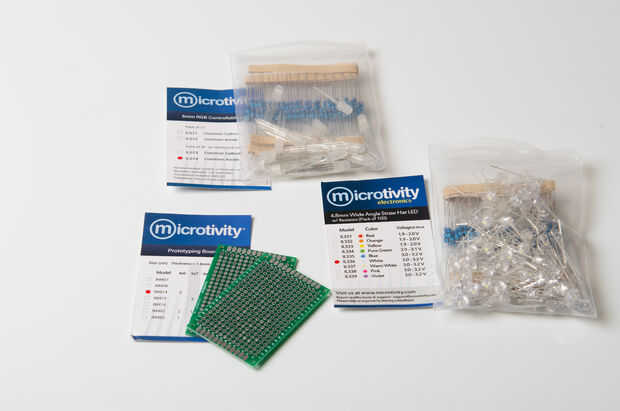

- microtivity IL336 4,8 mm ancho ángulo blanco del sombrero de paja LED con resistencias (paquete de 100)
- microtivity IL614 5 m m difundida RGB LED controlable, ánodo común (Kit, Pack de 30)
- microtivity tarjeta de prototipos IM414 doble cara (los 4x6cm, paquete de 5)
- POW3U PowerBoard-3U con carriles de alimentación, 1 cara PCB, 3.94 x 6,30 en (100 x 160 mm)
- Mucho de hombre a hombre, hombre a los cables del puente de la mujer y de mujer a mujer. Los conectores de Dupont eran los mejores ya que son cuadrados y pueden triturar uno contra el otro.
Una nota sobre Microtivity: todo funcionaba bien. Los sombreros de paja tienen un ángulo muy amplio y son ideales para la iluminación del edificio. El RGB y blanco ambos dibujan 20mA según sus hojas de datos y que hizo mucho más fácil compartir el TLC5940 con ambos tipos. Lo que lamento fue que fui con la placa de prototipos en lugar de un protoboard de soldadura o junta de tira por el tiempo dedicado a soldar puentes y autobuses. Aunque mejorará sus habilidades de soldaduras.
Mouser:
- 2 o más TLC5940NT
- 10 10uF 25v radial chapas cortan cinta
- 10 10K ohm 5% 1/4w resistor PN 660-CF1/4CT52R103J corte de cinta
- 2 de 10 k OHM 5% resistor 1/4w PN 660-CFS1/4CT52r2027 corte de cinta
Nota: El resistor de 2K se basa en una fórmula en la hoja de datos de TLC5940NT
Jameco:
- 10 .1uF 25v cap 20% PN 151116
- Varias tomas IDC hembra 16 pines 119467 PN.
- Varios 16 pines macho encabezado w/cubierta recta PN 68180 encaje con el conector hembra de 16 pines arriba.

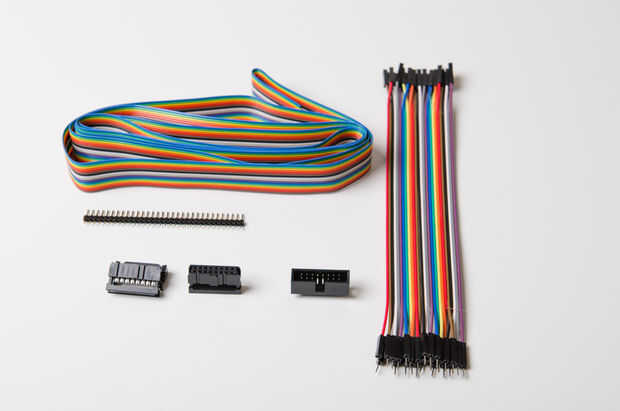

1 Cable Conductor 16 de la cinta arco iris 28AWG 10 pies plana PN 28RC16-10VP
Un protoboard sin soldadura grande como PN UMC-208-R
Un par pequeño breadboards como PN UMC-301-R con bus de energía
Varios Conector EXT cabecera 40 posición 2.54 mm soldar PN por-agujero recto 7000-1X40SG-R
Parte 7 es solo un 40 pin solo snappable encabezado de fila. Se necesitan 64 pins por tablero del nodo, que voy a describir en el futuro paso. Necesitarás dos 40 pin encabezados por tablero de nodo. Además, es fácil miscount el número de pernos que necesita cuando ajustándolos de obtener así un par de encabezados adicionales por errores.
Nota: Algunas de las partes de arriba dicen "tienen 10 de esto o aquello". Algunos proveedores tienen pedidos mínimos o piezas como resistencias y condensadores.
Otras cosas:

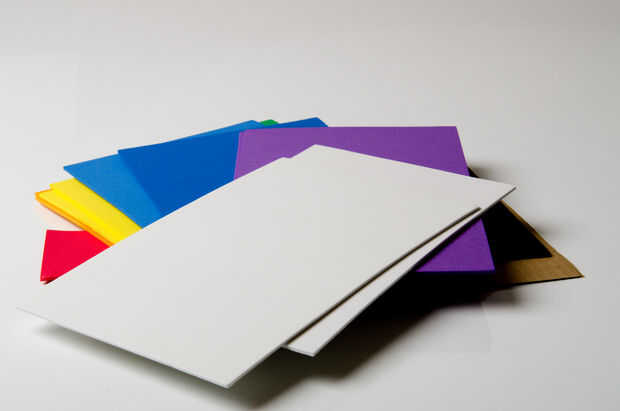

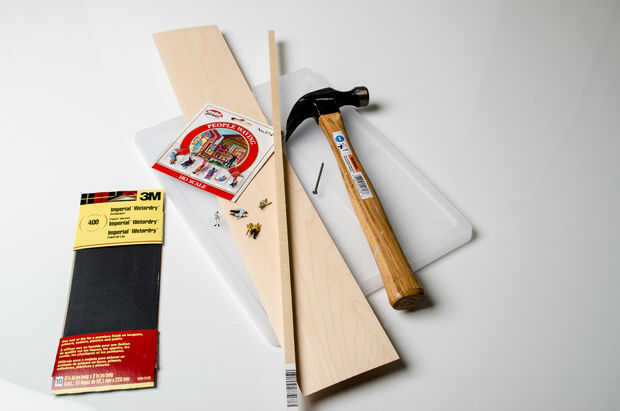

- Papel blanco grueso o cartón que puede contener un poco peso.
- Pegamento blanco común

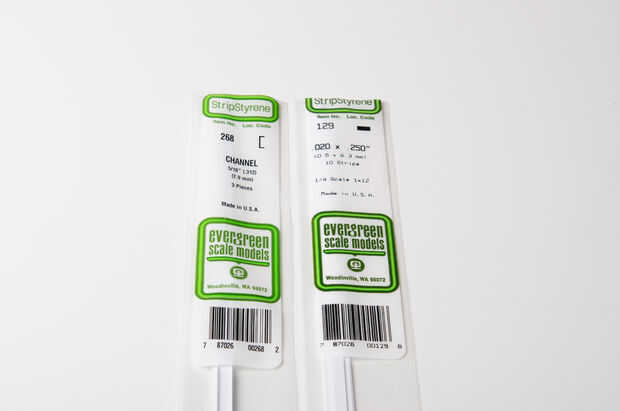

- Evergreen maquetas: Canal 5/16"(7,9 mm) PN 268 o algo similar.
- Otras partes para hacer su diorama parezca realista.
- Modelo de edificios o estructuras similares, como lego.
- Hojas de la espuma, ver foto. Usted puede encontrarlos en tiendas de artesanía de la mayoría de los niños.
- Un Arduino Uno R3
