Paso 6: Cable a la tarjeta controladora
Ir a

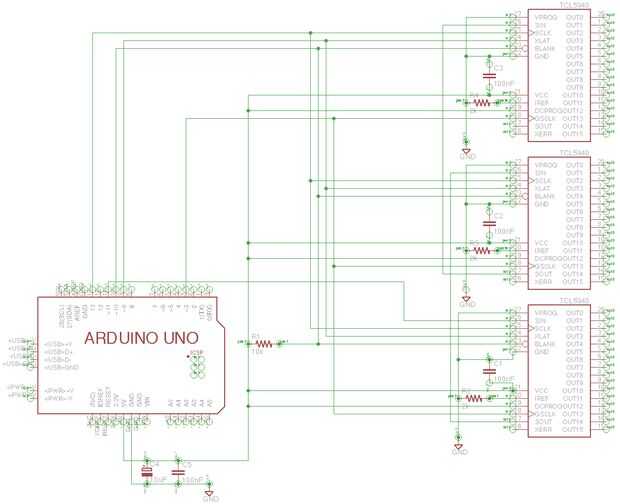

y echar un vistazo en el diagrama. Tenga en cuenta que utilizamos tres TLC5940s. El TLC5940 terceros vinculados en la misma forma que la primera a la segunda.

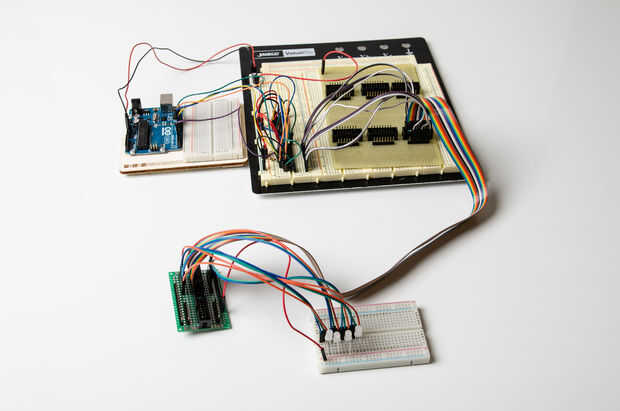

Mi imagen muestra sólo dos TLC5940, cables de una cinta y un nodo. Ud. va a necesitar hasta tres cables de cinta y dos nodos si usted alambre todo hasta como tengo. También será un nido de ratas de cables como se muestra en la siguiente imagen. Blech! Pero que puede ocurrir cuando se utilizan cables, cabeceras y breadboards para conectar todo.
Un osciloscopio puede ser una apertura de ojos poco. Los pines pwm y sin mostrar un montón de ruido y la inquietud. Los LEDs le flciker a veces. La hoja de datos muestra un condensador de 100nF (Figura 22, página 21) entre VCC y GND. Esto funciona. Un circuito de desacoplamiento, como el descrito aquí reduce la vibración y el ruido. Usé un condensador de 100nF y 10uF electrolítico y el ruido y la inquietud aclarado totalmente. Sin embargo, la elección del valor del condensador electrolítico se basó en lo que tenía en la mano, no la ondulación. Todavía limpiar una gran cantidad de vibración y ruido y había eliminado cualquier parpadeo de LED.
Yo esto estoy cableado para edificios de dos y tres grupos de LED. Tengo 14 edificios más a la luz y que necesitan migrar de la fuente de alimentación de Arduino a un suministro eléctrico separado para el Arduino y los LEDs del centenar. También puede requerir también la actualización a un Arduino con más memoria. Un archivo de configuración de LED en una tarjeta SD sería una mejora excelente.
