Paso 7: Construir los puentes, los nodos y los cables de cinta

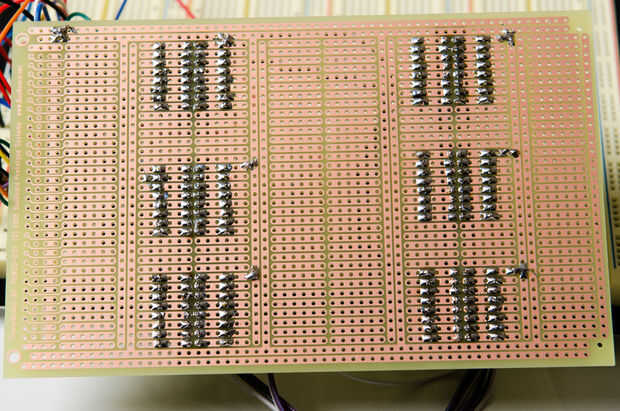

Los puentes y los nodos no son más que los conectores para el puente de cables de puente para los cables de la cinta. Si tienes habilidades como el mío de soldadura, entonces agarra tu multímetro y ponerlo a prueba de continuidad. Mina hace un pitido constante si lo encuentra puede completar un circuito. Compruebe cada soldadura punto contra puntos adyacentes para comprobar que no tienes ningún cortos. Si usted tiene uno, un lápiz con punta de soldador es lo suficientemente pequeño para pasar entre los dos contactos y romper la conexión. Bueno, generalmente. El punto es que usted debe probar las tablas. Tomó mucho más tiempo para soldar todo junto que lo llevó a probar todo. No tengo ningún cortos, que fue muy sorprendente. Si puedo hacerlo, tú también puedes.

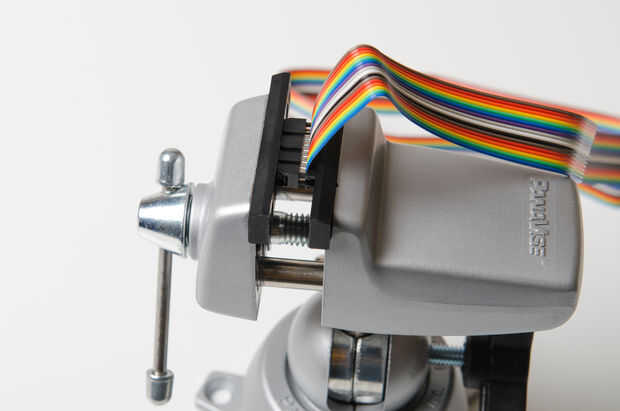

Los cables de listón pueden ser una brisa o una pesadilla. No sé que. Que había creado accidentalmente los cables cruzados y rectos. El cable de cinta es fácil. Un vicio es muy útil para el tipo de conectores (16 pines en 2 hileras) estoy usando. Usted simplemente desliza el alambre de la cinta en el conector, que tiene un montón de dientes o golpecitos del vampiro. Coloque el conector y la cinta de alambre en la prensa asegurándose de que el conector esté al ras con las mordazas. Simplemente apriete la mordaza. Usted sentirá los grifos de cortan en el cable de cinta y listo.
Los conectores vienen con estos pequeños adornos de clip. Bloqueo en la base del conector y trabar juntos. Esto es grande cuando sabes que hiciste el cable correcto. También ayuda a desconectar el cable de conector macho de la puente y los nodos. Sin embargo, el clip realmente cerraduras él juntos. Si usted comete un error, entonces sólo puede cortar el conector del y usar el otro conector. Dejando el clip puede causar el conector de la cinta a desintegrarse si su cable está realmente atascado en el puente o el nodo, pero se puede corregir un error como hacer un cable directo cuando querías un crossover. Comprar conectores extras y le ahorrará mucho tiempo.

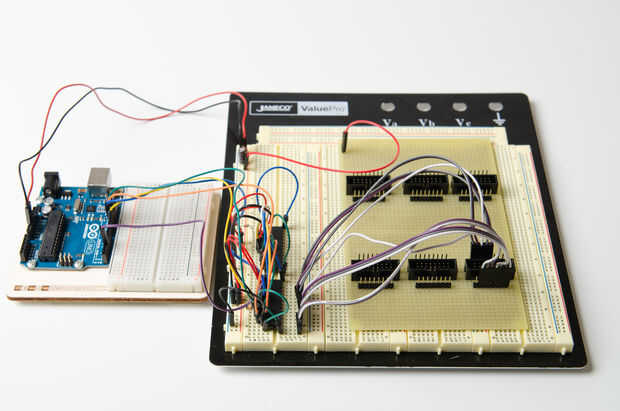

El tablero del puente

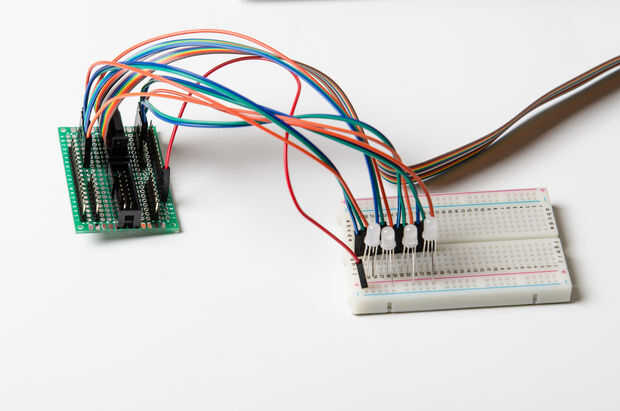

El nodo
