Paso 3: Conecta todos juntos
1. tienes que sus inversores a cablearse en paralelo. Soldar todas mis conexiones para mayor durabilidad y disminuir la resistencia. Las conexiones no tienen que ser hermosa. Este es un trabajo sencillo de conexión de los cables.

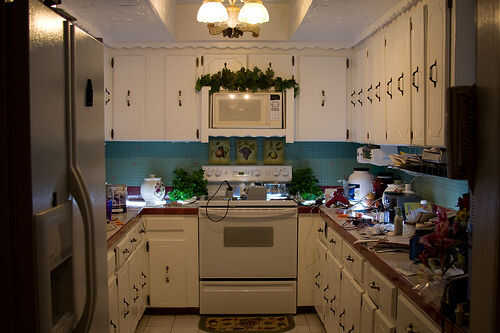

2. a menos que las luces van a estar muy juntas, se desea utilizar longitudes adicionales de cable para conectar a la fuente de alimentación para cada inversor. Me funcionó una sola línea de cable de 2 conductores aparato alrededor de la cocina y cortar periódicamente a empalme.

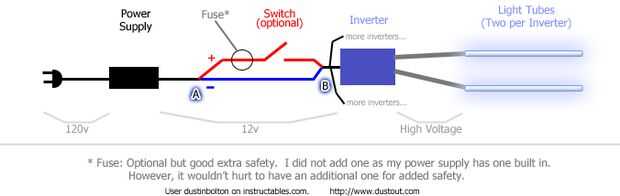

3. Conecte el cable que viene de la tierra de la fuente de alimentación a la tierra en todos los inversores. Conecte el cable positivo al cable positivo conmutado. Consulte el diagrama a continuación para obtener más información.

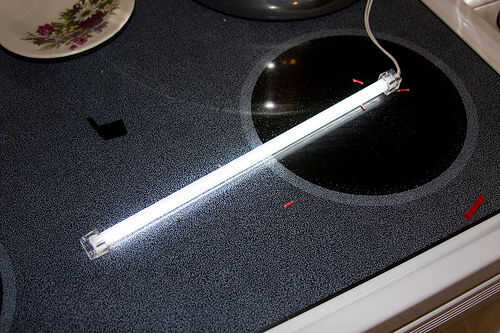

4. Asegúrese de aislar todos los cables positivos y tierra de tocar correctamente y asegure todas las conexiones para que estén bien apretados. Puede usar el multímetro para comprobar el cableado en este punto y luego darle una prueba.
5. si las cosas no enciende inmediatamente, apague rápidamente y desconecte todo. Comience a solucionar problemas. Visualmente inspeccione las conexiones, utilice el multímetro para encontrar problemas y cosas extra entrada para reducir el problema.
6. si todo está bien, pasemos al montaje de las luces en el próximo paso.
