Paso 3: El hardware
Cortar un trozo de perfboard, por lo que recorre todas las cabeceras de pin en el arduino, asegúrese de que los orificios en el perfboard coinciden con los agujeros en las cabeceras.
Debe ser aproximadamente 45 de 52 mm, con una rejilla de agujeros de 17 por 20.

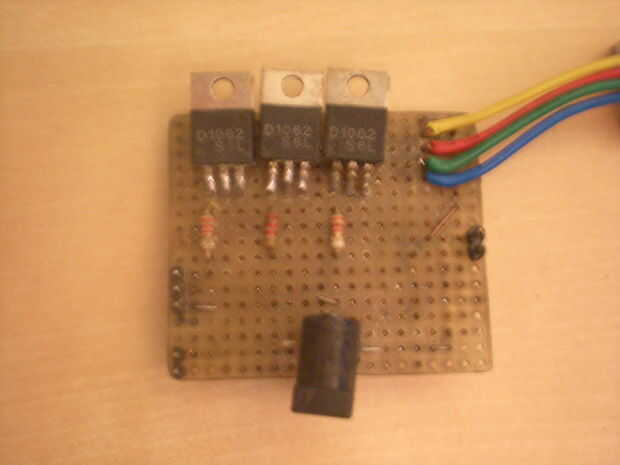

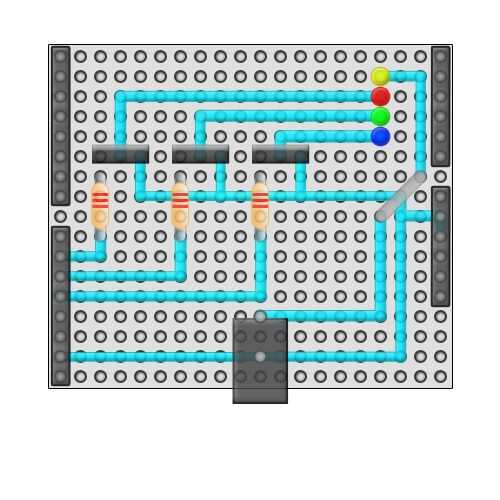

Empezar a armar el circuito, he añadido una imagen que muestra cómo construí el circuito en mi pedazo de perfboard.

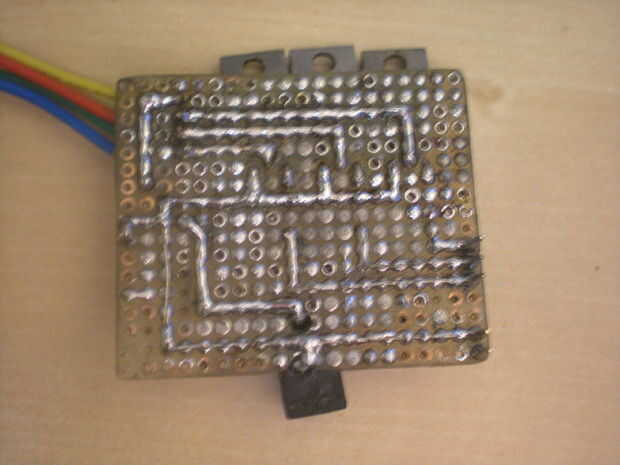

Todos los componentes están en la parte superior del tablero (el lado sin los anillos de soldadura) , las líneas azules son las conexiones en la parte inferior del tablero.
Si está usando un transistor diferente, asegúrese de que tiene el mismo pinout como mina (Base - colector - emisor) , otra manera tendrá que construir el circuito de forma diferente.

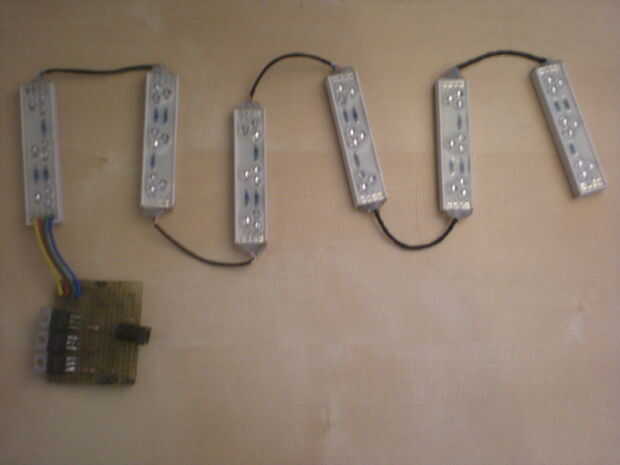

Si usas la misma tira de LED que estoy usando, puede cortar la tira en 6 pequeños segmentos (en las líneas indicadas) , entonces puede agregar algunos cable entre cada segmento, lo que facilita su posición.
