Paso 4: Las conexiones de la lámpara y cable
Mi lista de piezas de muestra con un cable rojo y negro, pero verás en mis fotos que he usado blanco y negro. Eso es porque he comprado mi alambre antes de que el conductor del LED había llegado y no sabía que tendría terminales marcados con rojo y negro. Para simplificar, podría quedar así con sus colores al generar esto. Sin embargo, para mantener mis instrucciones emparejando las fotos, te remito a white(red) los cables. El cable que tengo es calibre 16, que diversas fuentes indican que es seguro para bajo 10A. El máximo que estoy corriendo es 15 vatios o ÷ 15W 12V = 1.25 amperios.

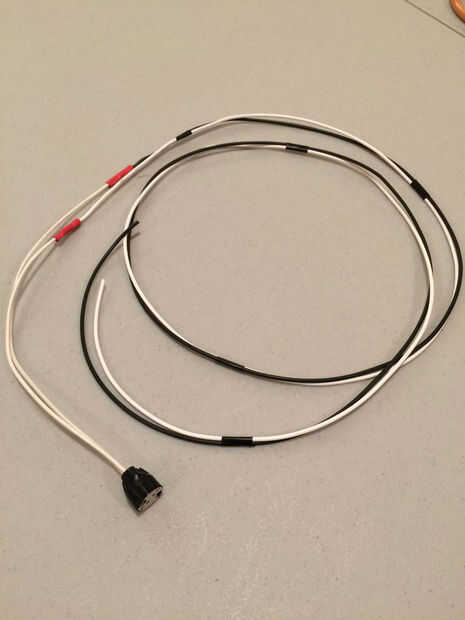

Corte dos pedazos de alambre primario para cada bulbo y de cada color, lo suficiente para alcanzar desde el bulbo a través del tubo en el techo, además de un un pie más o menos, para tener suficiente para trabajar sobre el techo. Para seguimiento de los pares de cables, grabado juntos sobre cada 12".
Con un tubo de cobre de 12" y 12" las piernas en los conectores, los conectores será dentro del tubo de cobre. El tubo no es suficientemente grande para dos conectores lado a lado, así que cortar una pierna de cada zócalo del bulbo de 2" más corto que el otro les escalonar. Tira de 1/4" de todos los extremos de alambre y empuje una pierna del enchufe y el cable negro en extremos opuestos de un conector y apriete en cada extremo con sus pinzas para hacer una presión que sostiene los cables firmemente. Repita para el otro cable de la pierna y white(red). Utilizar una herramienta que es un cortador de alambre de combo, stripper y arrugador, como ésta.
Todas las conexiones eléctricas en el circuito secundario de un sistema de iluminación de baja tensión deben ser muy apretada y segura. Si un empalme eléctrico no es muy ajustado y seguro, los cables pueden arco, crear una gran cantidad de calor, provocar que el sistema de iluminación todo a fallar y posiblemente convertirse en un peligro de incendio. ***

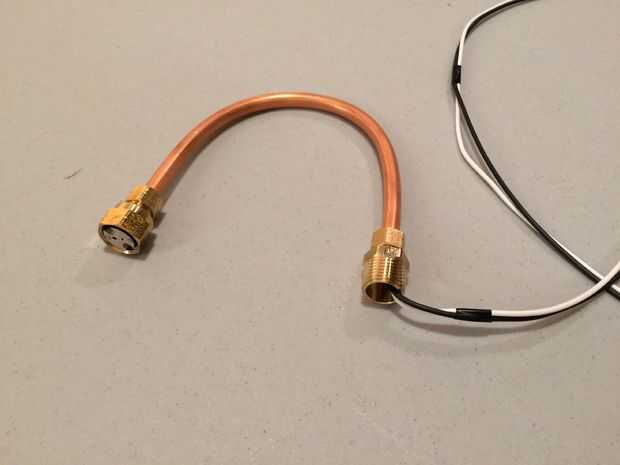

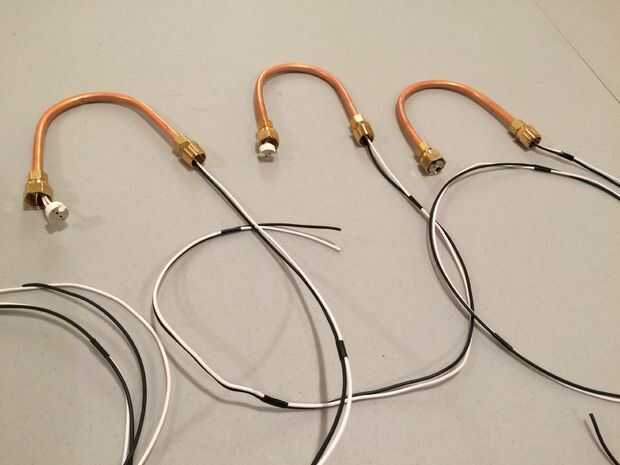

El par de cables del hilo de rosca en el tubo y tire a través hasta el zócalo cabe en el montaje de rosca hembra. La base de la lámpara debe caber comodamente, así que envolverlo con un par de capas de cinta aislante o pegamento en su lugar. Tiendo a construir cosas así que puede ser desmontados, por lo que la mina no están pegado.
