¿Iluminación de LED Arduino ADK (5 / 8 paso)

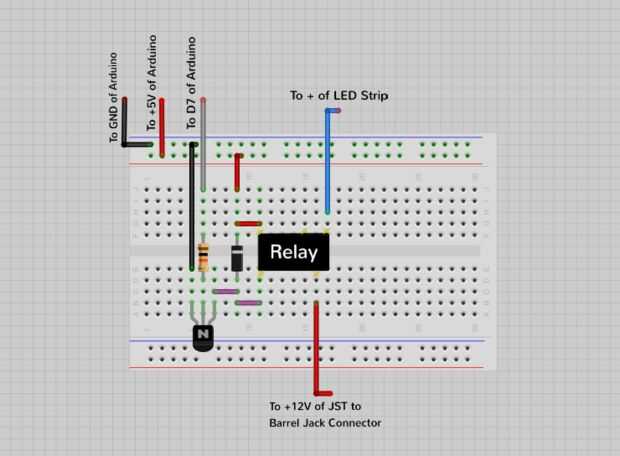

Paso 5: El circuito

1. Eje izquierdo (de la vista de Fritzing) del transistor va a GND del Arduino ADK
2. Otro extremo del resistor de 10K va a D7 en el Arduino ADK
3. El pin de la derecha (en la parte superior de la placa) va a los + lado de la tira de LED
4. El pin de la derecha (en la parte inferior de la placa) va a los + (o rojo) de la JST a conector de barril
5. El GND de la tira del LED va directamente a la - (o negro) de la JST a conector de barril

Nota:  Usted debe sólo ser conectar cables a los TJS a conector de barril, no la fuente de alimentación.  También, no enchufe su JST al barril conector a la fuente de alimentación o la alimentación a la pared.  Para seguridad, esto lo haremos después que estamos seguros de que no tienes un corto en nuestro circuito.

Asegúrese de que el circuito se ve exactamente como la anterior.
