Iluminación de LED de taladro Dremel (5 / 9 paso)

Paso 5: Hacer la barra ligera del LED - conexiones eléctricas

Tira de la iluminación LED está atascada en el interior de la estructura para que LED apunte hacia el trabajador e ilumina el área de trabajo. La tira de LED usada aquí viene con un forro adhesivo y simplemente se presiona. También es a prueba de agua. El agua prueba de encapsulación proporciona cierta protección a la electrónica de LED de que los residuos y permite una limpieza con un paño húmedo.
Una sección del alambre es conectada a la tira de LED, asegurada con amarres de cable y terminación para el accesorio fácil a una fuente de CC de 12v.

Soldadura de la tira de LED no es compleja pero requiere cierto cuidado. Buena preparación da un buen resultado.

Comience con los cables.

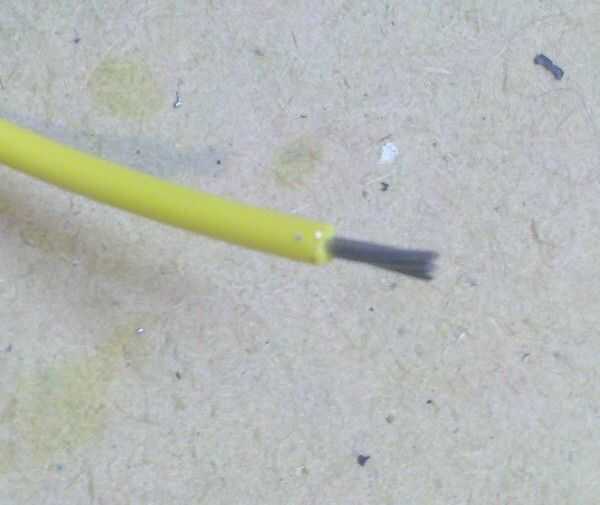

1. Los cables se pelan de su aislamiento para 3-4mm.

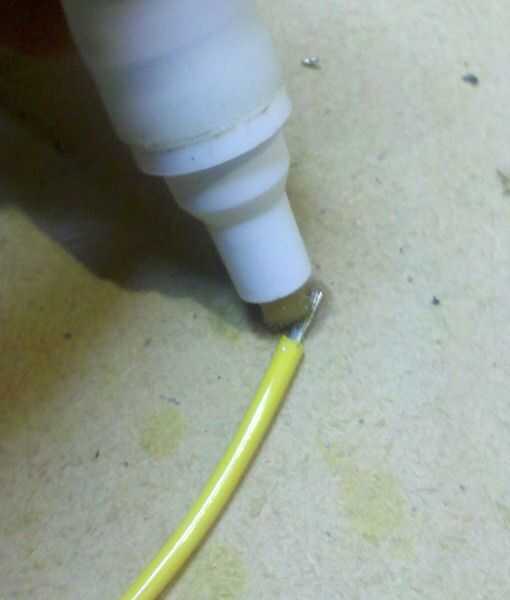

2. Alcohol en un paño desechable se utiliza para limpiar el alambre expuesto y flujo se aplica.

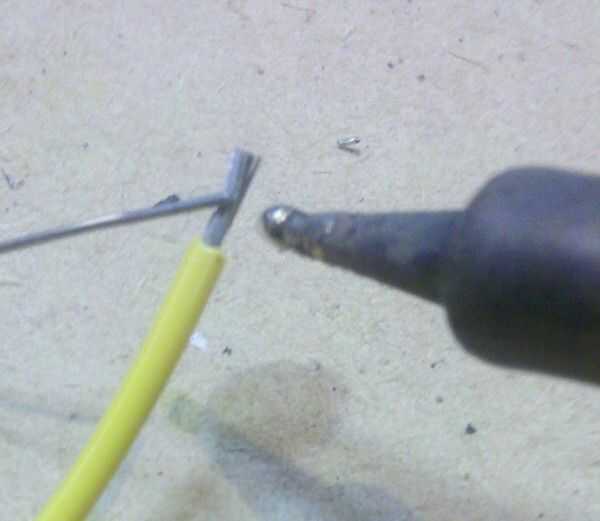

3. Los cables expuestos son estañados con una pequeña cantidad de soldadura.

Ahora preparar la tira de LED.

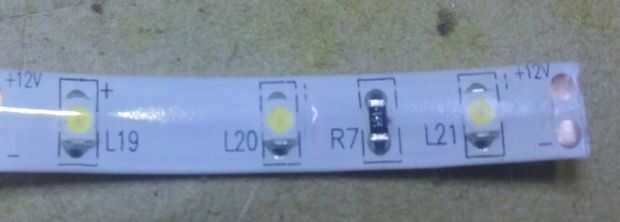

1. La tira de LED se corta a la longitud requerida, para que coincida con la barra ligera de aluminio.

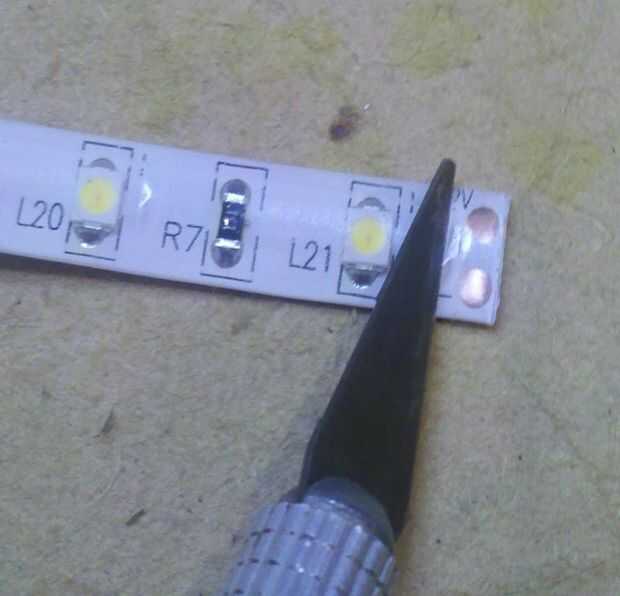

2. Una pequeña sección de la impermeabilización de gel del agua se retira, para exponer los terminales.
3. Los terminales de la tira del LED son limpiados y escorificados.
4. Una pequeña cantidad de soldadura se utiliza para los terminales de la lata.

Sugerencia: La tira de LED sólo es capaz de soportar una pequeña cantidad de abuso así que considere que es calor no la presión que se derrite la soldadura. Demasiado bien dañará la tira.

Ahora que la tira del LED y los cables son estañados, coloque un cable contra su terminal y aplicar calor con el soldador. Debe haber suficiente soldadura en los dos componentes para permitir la soldadura de flujo y una articulación forma fácilmente.
Hacer esto para cada terminal y cable.

Si tienes los recursos una pequeña sección del encogimiento del calor sobre los empalmes de la soldadura expuestos proporcionará un nivel de protección. De lo contrario bastará una sección corta de cinta aislante.
