Paso 2: Planificación de la distribución y cableado
Para mi casa de una planta, decidí seguir la línea del tejado. Por lo tanto, tenía sentido tener una tira separada para cada sección de la línea del techo y en las carreras largas, un par de pie 8 tiras de end-to-end. Cada tira puede ser derribado para dar paso a la pintura etc., o para trabajar en la tira de sí mismo. Esto sucede mucho ya que los LEDs ir mal de vez en cuando (véase la sección solución de problemas).
Para las conexiones eléctricas, el LED de WS2812b tienen un + 5V, Gnd y una línea de datos. Puesto que los comandos digitales se pasan abajo de la línea de datos de un LED en LED y tira a tira, cable necesita para formar un circuito continuo desde el principio hasta el final. Usted puede todavía luz los LEDs en cualquier orden, sino que la línea de control solo conectará a todos.
Del mismo modo, las tiras deben tener sus cables de tierra conectados para asegurarse de que la señal tiene la misma referencia de tierra a través de las tiras.
Hay gran información sobre cómo manejar estos LEDs en Adafruit y chip. Además, el sitio hacer lo mismo Navidad tiene mucho de información muy útil, especialmente en su wiki.
Energía

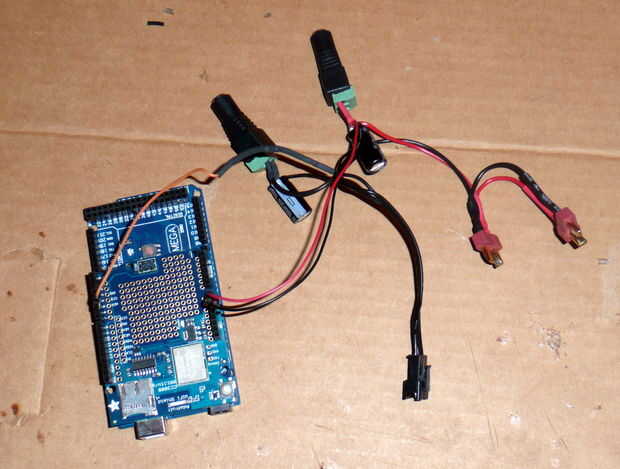

Puesto que cada tira necesitada para cableado y probado individualmente, usé el mismo conector de entrada para cada franja, cable de la misma manera, aunque no todos los pines de entrada eran necesarias en el funcionamiento normal. Así, puedo tirar y probar cualquier tira con la misma señal y el conector de alimentación del controlador Arduino. Como se mencionó antes, tuve unos LEDs mal, usé este sistema mucho - muy recomendable!

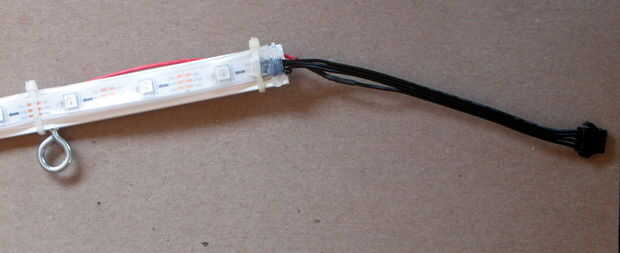

Las tiras de LED de WS27812b tienen tres cables y vienen con una variedad de conectores. Terminé descartando todos aquellos y el uso de conectores de conductor JST-M 4 en cada tira. El conector de entrada sólo utiliza tres de los cables de prueba y el cuarto fue utilizado a veces para llevar la energía desde el final hasta el inicio del segmento (o un conector de 2 clavijas separado fue utilizado). La estandarización de tres conectores estaría muy bien también, y si hice este proyecto nuevamente, probablemente haría, sobre todo si los conectores tenían alambres de colores para facilitar el cableado. Los conectores de salida fueron cableados diferente para que cada tira - para que coincida con los requisitos de energía para la tira posterior.
Por ejemplo, si una tira en el extremo de un conjunto en una fuente de alimentación, y la tira siguiente empieza una nueva fuente de alimentación, la salida de la primera tira no le conecte el cable de + 5 a través. La segunda franja tendría un conector separado para poder entrar en, y también el conector de entrada principal tendría la línea de alimentación conectada para pruebas solamente.
Al principio, utilizar una pequeña resistencia en serie con el cable de señal desde el Arduino - 200-500 ohms.

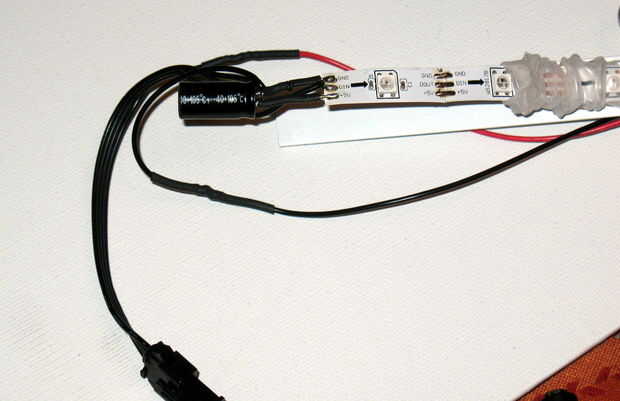

Asegúrese de utilizar condensadores en las fuentes de alimentación.
Generalmente, se utilizan los conectores hembra como del lado de entrada de las tiras.
Así, todos los cables de tierra para todo están conectados juntos y se ejecuta la línea de datos entre todos los LEDs en orden. Las líneas de + 5 sólo deben ser compartidas entre grupos de LEDs con fuente de alimentación - es mejor no cruzar las líneas de + 5 entre las fuentes de alimentación ya que no son todos exactamente el mismo voltaje y pueden oponerse mutuamente un poco.
Suficiente energía para todos los LEDs es la parte más difícil de este proyecto. Puesto que cada módulo de LED 5050 puede utilizar a 60 ma de corriente, 150 LEDs sacarán hasta 9 amperios. 150 LEDs son lo que se podrían obtener con una tira de solo 5 metros LED con 30 LEDs por metro.
Recomiendo la discusión de poder hacer lo mismo Navidad sitio web RGB para su excelente cobertura de los temas de energía con luces de LED para casas. La encontré después que hice mi trabajo inicial, y me habría ahorrado mucho tiempo el sistema de depuración. Una pieza clave del Consejo es que usted debe agregar cada 50 LED de alimentación o desde caída de la tensión en las tiras de ellos mismos es significativa. Tuve algunos funcionamientos de hasta 76 LEDs, que parecía aceptar. Sería bueno comprobarlo antes de cablear todo para arriba-uso blanco brillante (todos los LEDs en total) de prueba, consulte la sección solución de problemas para obtener más información.

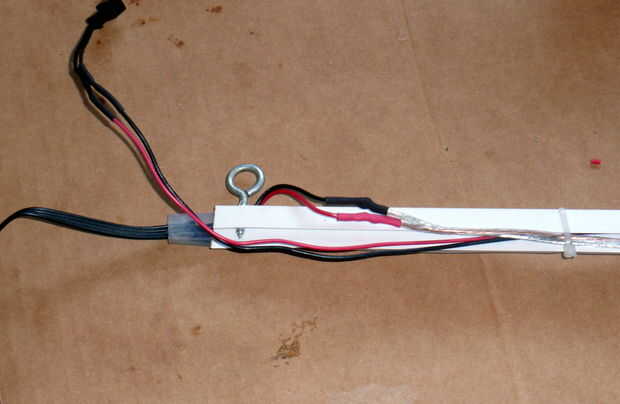

Para carreras largas, poder deberá añadirse en algunos lugares, incluso si es de la misma red como "inyección". Inyección significa simplemente pasar los cables múltiples de la fuente de alimentación a las secciones de los LEDs que menos caída de tensión que atraviesa el poder de la franja de sí mismo. Así, 150 LEDs en tres grupos de 50, usted puede utilizar una fuente de 5v solo 10 amperios, pero debe ejecutar líneas de energía para el comienzo, dos medias secciones (cada 50 LED) y el final de esa cadena. Así, es de 4 líneas de energía - cada forma óptima utilizando alambre de 18-2, por lo que es un montón de cable y conectores. Elegí ejecutar esas líneas a lo largo de los LEDs, agregando conectores al principio y al final de cada tira para que pudiera llevarlas hacia abajo más fácil. Era mucha soldadura, pero los conectores Deans de estilo son bastante fáciles de soldar (recuerdo que tuve al principio!). Hay algunos videos de YouTube con demostraciones de cómo les de la soldadura. También puede realizar los cables de alimentación por separado en funcionamientos más largos de las tiras. Las tiras es extraíble y puede probar individualmente.

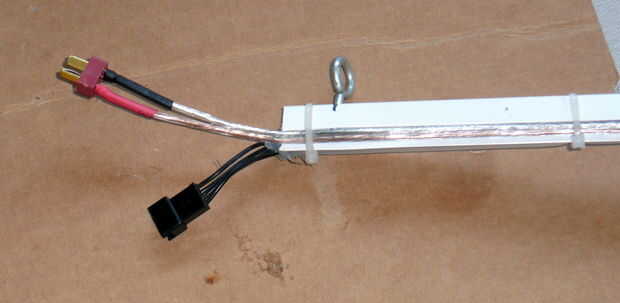

Por lo tanto, usted verá una mezcla de JST-M 2 y decanos estilo conectores en las fotos ya que me cambié en medio proyecto. Encontré los decanos estilo facilitan el trabajo - más fácil soldar los conectores y la polaridad era evidente.

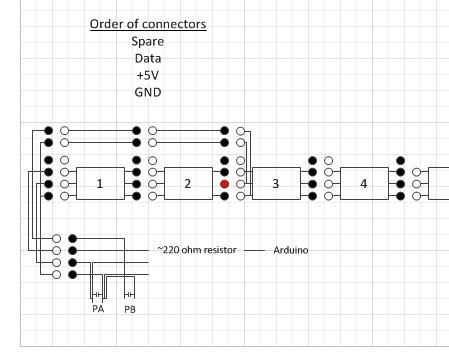

Para mi casa, sólo tenía algunos lugares donde hay tomas de corriente disponibles, así que tuve que cuidadosamente planear donde se encontraban los adaptadores de pared y que LEDs proveería. Para mi cableado entonces, tenía energía va en dos direcciones y se muestra en el esquema adjunto donde terminé en la fase de planificación.

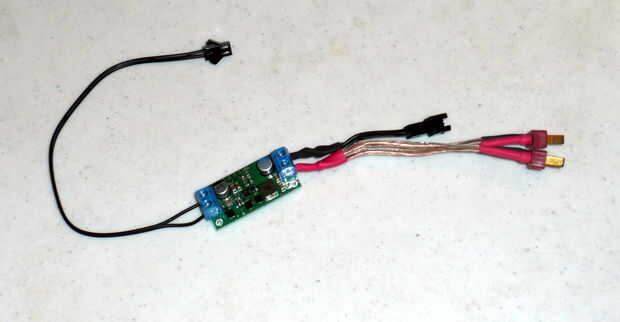

Ya que tuve que añadir potencia algunas distancias largas, la otra técnica es utilizar alto voltaje pared adaptadores y convertidores DC a DC para convertir la tensión más alta a la derecha de 5 voltios en las tiras. Esto pareció funcionar bien, e inyección todavía fue utilizada desde el convertidor para los LEDs alrededor. Un truco con los convertidores de DC a DC es mantenerlos impermeable mientras lo que les permite disipar el calor. Probar una botella de píldora y ver como va.
Otra idea es correr alimentación separada adaptadores o convertidores DC a DC para cada conjunto de LEDs de 50 o más. El costo de los convertidores y fuentes de alimentación sería menor ya que no tendrían que manejar tanta energía, sino el cableado que es probable que terminan siendo tan complejo.
Los planos adjuntos muestran lo que estaba pensando antes de que empecé a cableado y lo terminé con.
