Iluminación día y noche el tiempo para el desarrollo de las comunidades: híbrido Moser botellas (6 / 6 paso)

Paso 6: El sistema híbrido de Moser botella de cableado

Nuestro diseño para la comunidad ghanesa de Gomoa Gyaman pide un híbrido Moser botella sistema que consiste en un panel pequeño 12V 1W solar, una batería de plomo de 12V 7Ah, seis botellas de Moser híbrido, una resistencia de 8 ohmios y un switch opcional. Esta configuración garantiza aproximadamente tres y media horas de uso para cada 12 horas de carga, que es ideal para la comunidad de Gomoa Gyaman porque reciben 12 horas de luz del día.

Las especificaciones del sistema pueden modificarse para adaptarse a sus necesidades. Un panel de potencia mayor a cargar la batería más rápidamente y una batería con una capacidad más grande será capaz de mantenerse cargada ya. Podría aumentar el número de híbridos Moser botellas así, pero esto drenará energía más rápidamente. Elegimos nuestras especificaciones con Gomoa Gyaman en mente. Queríamos ser capaces de utilizar su sistema cada noche durante un período razonable de tiempo, pero también tratamos de minimizar los costos, porque son dietas comunidad con poco dinero de sobra. Seis botellas de Moser híbrido es suficiente a la luz a 500 pies cuadrados, casa de una habitación que es típico de su comunidad.

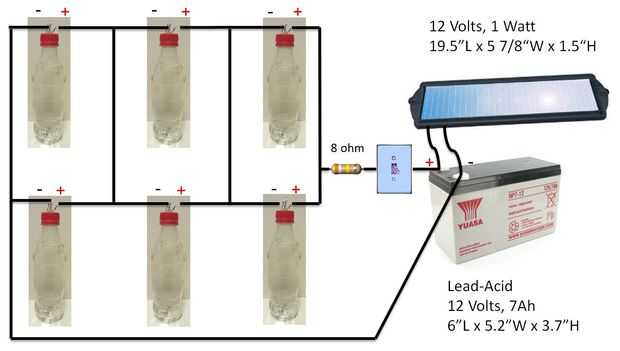

Si usted va a utilizar nuestro diseño, alambre su híbrido Moser botella sistema según el esquema mostrado. Esta orientación garantiza que los LEDs están operando dentro de las especificaciones de su fabricante.

Para el desarrollo de las comunidades, recomendamos torcer los cables juntos donde se hacen las conexiones. La conexión puede sellarse luego por la adición de silicona.

Nota: Si construye su sistema HMB sin interruptor, simplemente necesita conectar y desconectar los cables de la batería manualmente.

otra nota: El panel solar que proponemos es totalmente a prueba de agua, pero porque es tan portable, recomendamos sacar por la mañana y que vuelva en la noche para prolongar su vida útil.
