Paso 4: Banco de pruebas

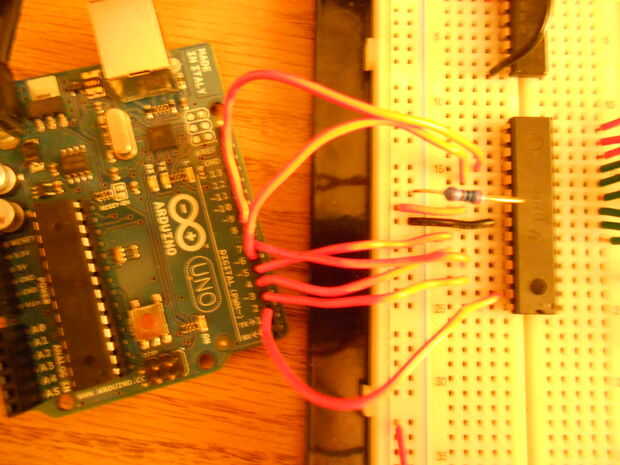

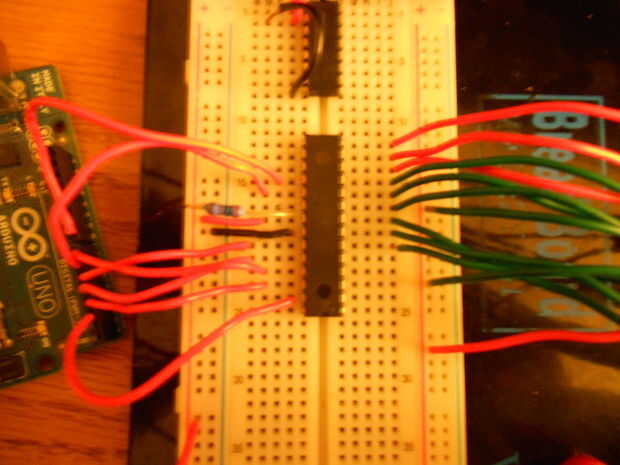

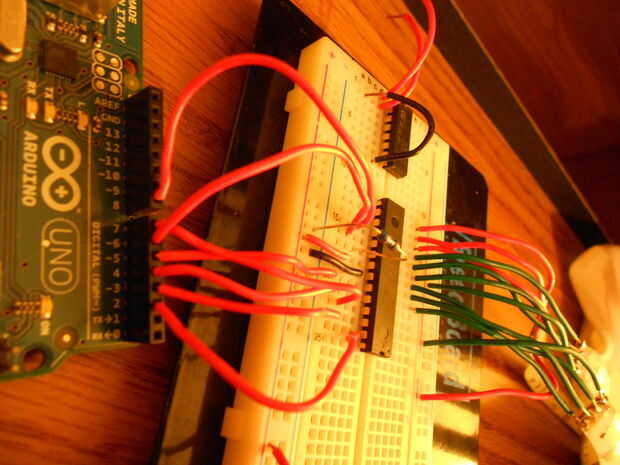

Arduino TLC5940
Pin 2 === Pin 27 (VPRG)
PIN 3 === Pin 26 (pecado)
PIN 7 === Pin 25 (SCLK)
Pin 4 === Pin 24 (XLAT)
Pin 5 === Pin 23 (en blanco)
PIN 6 === Pin 19 (DCPRG)
Pin 8 === Pin 18 (GSCLK)
Otras conexiones TLC5940:
TLC5940
PIN 22 (GND) === tierra de Arduino
PIN 21 (VCC) === Arduino + 5 v
PIN 20 (IREF) === Arduino tierra mediante resistencia de ohm 2 k
Pin 1-15.28 === salida PWM

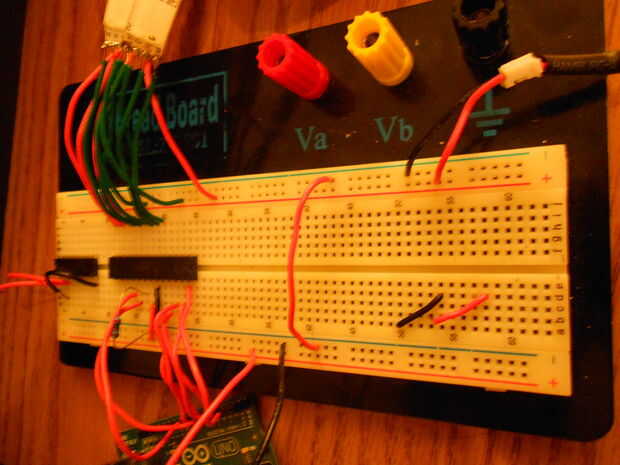

Como se puede ver a continuación tengo el + 12 v de la fuente de alimentación va a los + 12 v de las tiras de LED y la tierra de la fuente de alimentación va a la tierra del arduino. También tengo el RGB de dos tiras de LED conectado a algunos de los resultados del TLC5940. Perdón por todos los cables rojo y verde estaba agotando en colores: (.
Aquí le damos la hoja de datos para el http://www.ti.com/lit/ds/slvs515c/slvs515c.pdf TLC5940
Agradecimiento a Peter M y su http://pixelriot.com/pmatp/node/15 post. Como se puede ver que conectado al TLC5940 igual hizo y utiliza partes de su código.
