Paso 2: La electrónica
Para las luces, opté por 1m de la 30 de Dotstar de Adafruit / meter la tira, como la usé en un proyecto anterior y el Abalorio Pro 5V, también por Adafruit. Por otra parte tengo dos sensores de temperatura TMP36, una fuente de alimentación 15W y protoboard, cables, etc..
Siguiente para arriba es cableado las cosas juntos en el protoboard como se muestra por los tutoriales de Adafruit y la hoja de datos del Sensor.

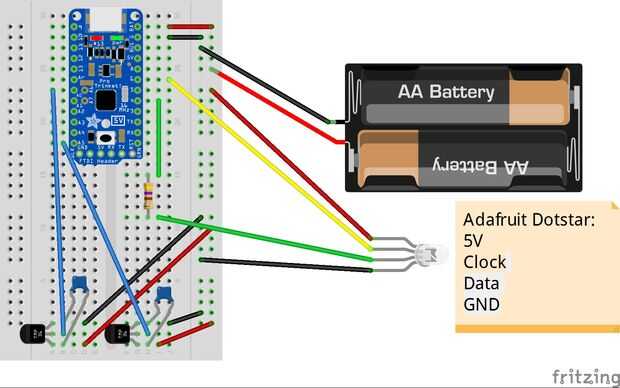

Un bosquejo de fritzing de mi configuración se adjunta a este paso y también te presento mi lista de compras:
1 Abalorio de Pro x Adafruit 5V
1 x 1m Adafruit Dotstar 30 LEDs por metro
Fuente de alimentación 1 x 15W SNT RS 15 5 de Reichelt Elektronik
2 sensores de temperatura de x TMP36
2 x 0.1 μF condensadores
1 x 1000 μF condensador (probablemente no es necesario pero siguiendo las recomendaciones de Adafruit Dotstar aquí)
1 x resistencia de 470 Ohm (probablemente no es necesario pero siguiendo las recomendaciones de Adafruit Dotstar aquí)
Protoboard, Cables, de doble cara cinta adhesiva
