Iluminación portátil (4 / 5 paso)

Paso 4: cableado

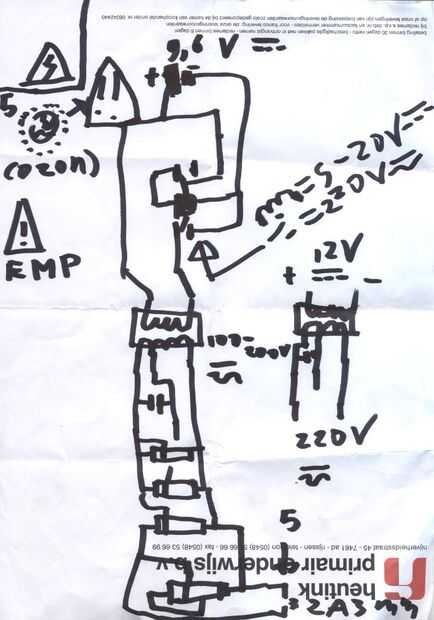

he hecho un scematic en mi trabajo si quieres usarlo.
mi scematic no es corecta porque me mesed hasta una pizca de contackt los destellos.

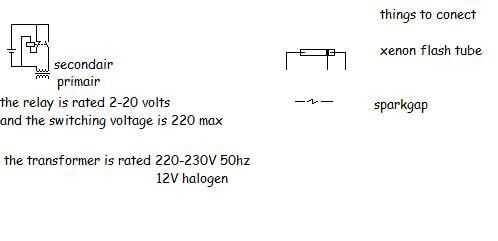

el vertedero 3 conectet en el botten es un flash de la cámara

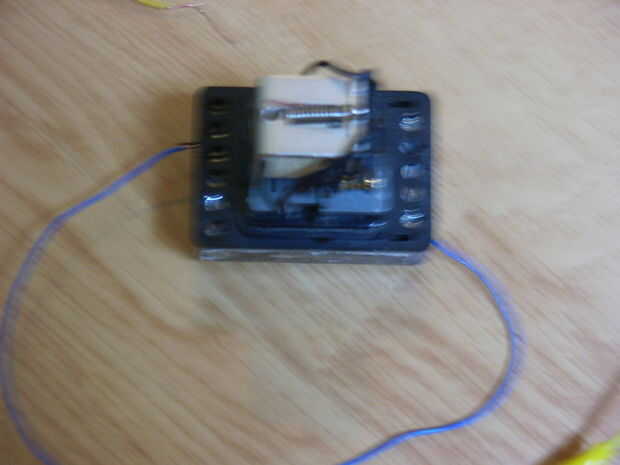

y la cosa rara algunos interruptores y coildata es el relé
2 bobinas es el transformador

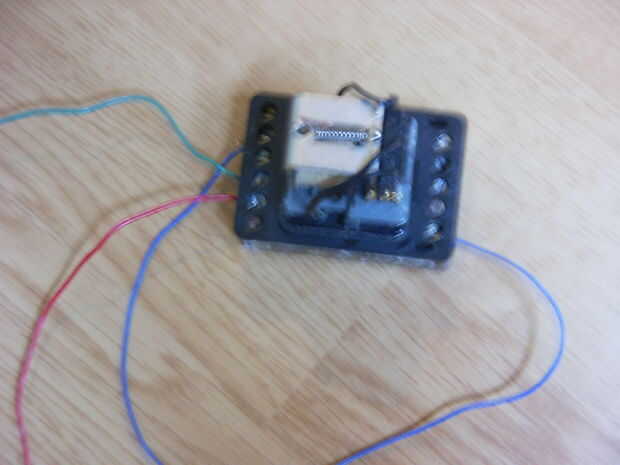

1. Conecte el otro extremo de la bobina de un interruptor

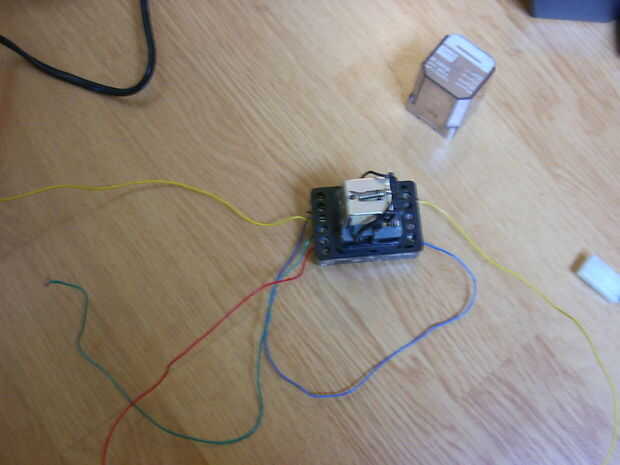

2. Conecte un extremo de la bobina y el otro extremo del interruptor Fig.
3. hacer una prueba de funcionamiento si el relé está haciendo un ruido de zumbido que youre oke

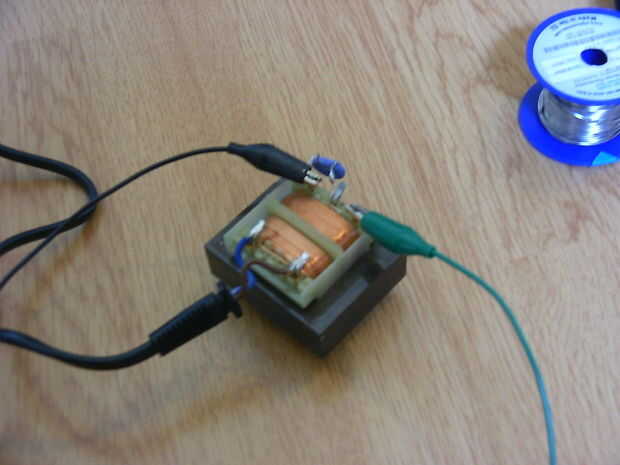

4. poner los cables a la transformater "bobina primaria" esta es la parte de advertencia fueron las chispas salen wile.

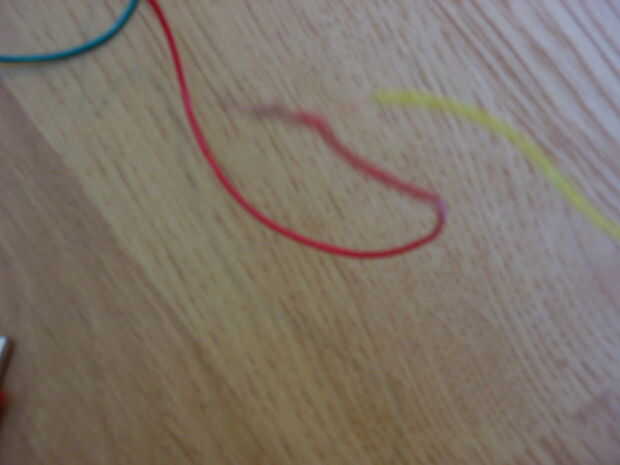

5. poner los cables en el relé así wil se enciende y apaga cuando está en

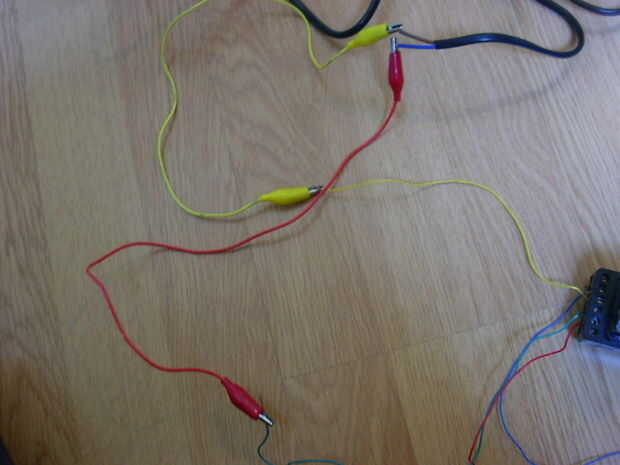

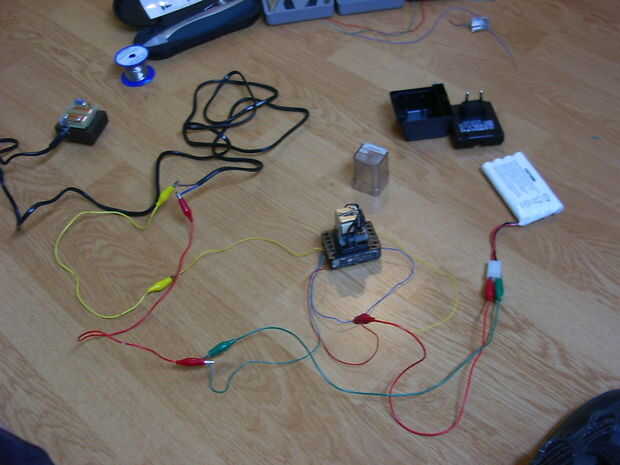

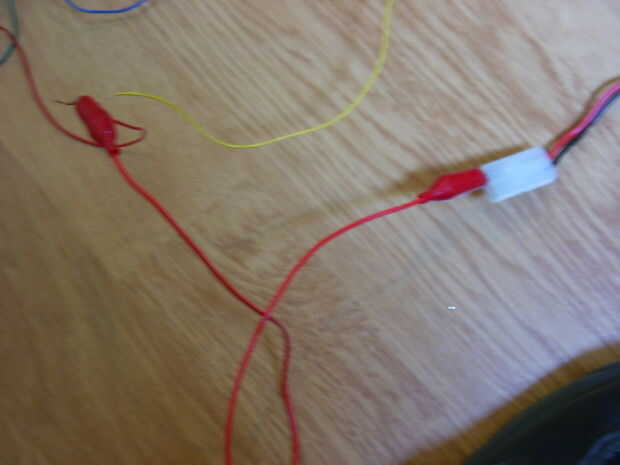

6. poner 2 cables juntos uno a la bobina y el otro al cable de paso 5 y conectar a la batería.
7. colocar el otro cable del paso 5 en un contacto para el transformador "espiral secondairi"

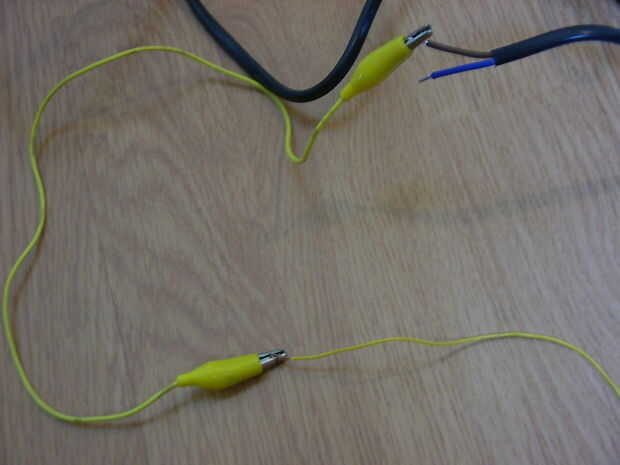

8. Coloque un alambre betwean la conexión de oteer del transformador y la bobina del relé (no el cable de la batería
9. Ponga un cable al cable de paso 8 y la batería no conect se
Usted puede conseguir una descarga no letal de la bobina primaria
