Paso 3: Tiempo para ir a trabajar

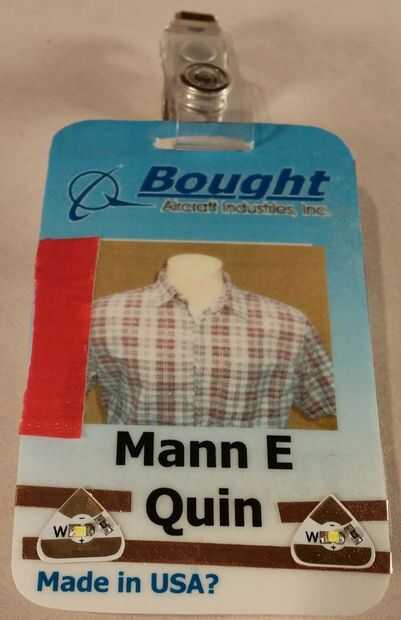

Esto es mucho más fácil hacerlo si nos fijamos en las imágenes del frente y la parte trasera de la divisa. Explicando paso a paso hace que se vea duro. Lea los siguientes pasos antes de aplicar la cinta de cobre. Hay un par de consejos.
Hay unos pasos para crear la bisagra:
- Poner la placa sobre una superficie con el frente de la divisa frente a usted
- Toma la carta, pone en la placa sea un borde de 1/4" a 1/2" arriba donde desea que la parte superior de los LEDs IR
- Marque la tarjeta dentro de los bordes exteriores de la placa
- Usted quiere cortar la tarjeta por lo que no es tan amplia como la insignia de
- Voltee la insignia

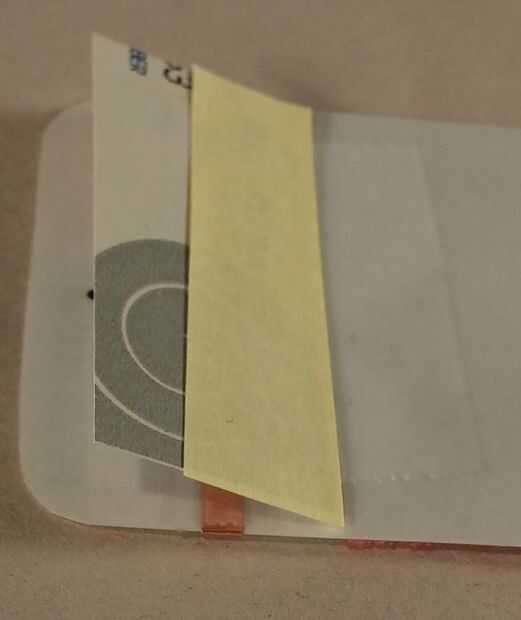

- Coloque la tarjeta en la parte posterior de la placa y cinta abajo
- La tarjeta ahora actúa como una bisagra, dale la vuelta y cinta abajo
- Presione firmemente a ambos lados de la tarjeta donde se graba otra vez
- En la parte delantera de la placa, empezar en un lado en la parte inferior de los LEDs será y aplique la cinta
- Ir a través de la divisa, continúe a la parte posterior, ir aproximadamente 1/2 de la forma a través de y cortar la cinta

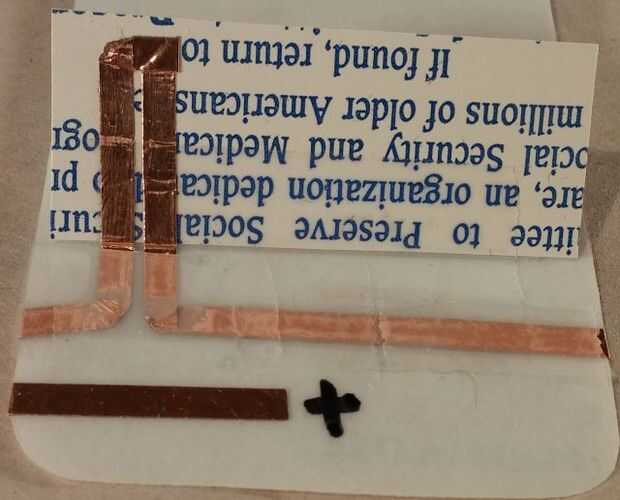

- Esta es la + camino, así que marque con una + (ver imagen)
Ahora por la vía negativa:
- Esta pieza de cinta de cobre es más larga, comienza hacia el centro de la placa y va a la espalda, hace un - batería conexión y luego en la parte delantera.
- Deje un espacio de 1/4" entre el + y - caminos de la cinta en la parte delantera de la placa de cobre.
- La cinta puede ser pegajosa cuando es difícil de mover y se puede romper por lo que le sugiero que use el 1/4" en frente y atrás (ver imágenes).
- En la parte delantera de la placa, a partir hacia el centro donde la parte superior de los LEDs es punto de partida, aplique la cinta.
- Ir sobre el borde a la parte posterior y la parada donde va a conectar a la batería.
- Ahora tienes que mover la ruta de la cinta a la tarjeta con bisagras para hacer la - conexión de la batería.
- Para hacer una esquina limpia y plana, doble la cinta a la dirección deseada. Será el lado pegajoso hacia arriba.
- Ahora doblar la cinta, el lado pegajoso se Haz doblado sobre sí mismo, causando una esquina apretada, cuadrada una vez que aplane donde la cinta convierte direcciones.
- Continuar hasta el borde de la tarjeta con bisagras, hacer una vuelta, otra vuelta rápida y luego a lo largo de la tarjeta hasta llegar nuevamente a la divisa donde lo dejó.
- Girar a la otra. Continuar a lo largo de la parte posterior de la placa, manteniendo el espacio de 1/4" entre las dos vías de cobre.
- Sobre el borde a la parte delantera de la placa y continuar hacia el centro de la placa que será la parte superior del siguiente LED.
- Corte la cinta al terminar.
Temas:
- Recuerdas cuando te dije "es necesario aislar las trayectorias del circuito con invisible cinta donde sea necesario el + lateral de la batería no entren en contacto con el - y viceversa." No, así que digo lo nuevo.
- En la parte posterior de la placa, donde tanto el + y - caminos de cobre al lado de uno a, cuando se pone el + lateral de la batería hasta los LEDs de potencia, va a tocar tanto el + y - caminos de cobre. Se llama un "corto".
- No un problema, tomar 1 1/2"- 2" invisible cinta adhesiva y cubrir sólo la - cinta de cobre. Puede ir a la cinta de la bisagra y continuar en la tarjeta.
- Si nos fijamos en la imagen de la parte posterior de la placa anterior, verá que la cinta se ve diferente con la cinta invisible en él.
¿Quieres ver la hay?
- Instalar la batería entre la parte posterior de la placa + conexión y la tarjeta con bisagras - conexión
- Adjuntar la carpeta o el clip a la parte delantera de la placa y la parte posterior de la tarjeta
- Esto hará que una conexión firme a la batería y las luces deben estar en
El tiempo a ido a trabajar así que usted puede "brillar"
