Paso 1: Última hora antes de hacer

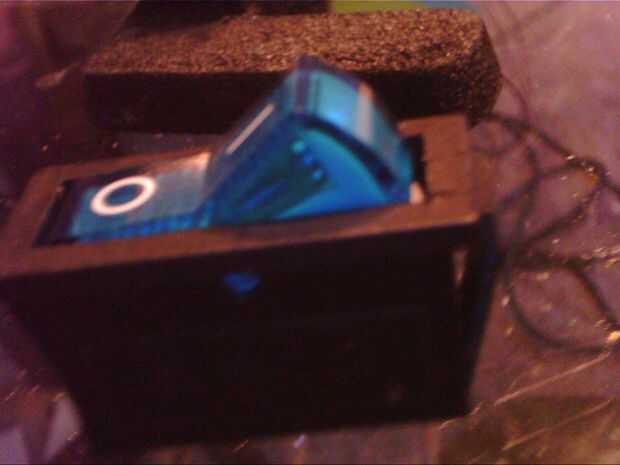

El primer paso fue sólo averiguar cómo separe por lo que he podido conseguir en las partes internas. Encontré que con unas pinzas que pude sacar la mecedora azul superior de la caja negra mientras empuja también en las aletas laterales (en el lado del borde largo, los agujeros donde quede el interruptor). Haciendo así que causó todo esto a la primavera aparte de mí, así que recomiendo que trate de ser más cuidadoso que yo estaba!

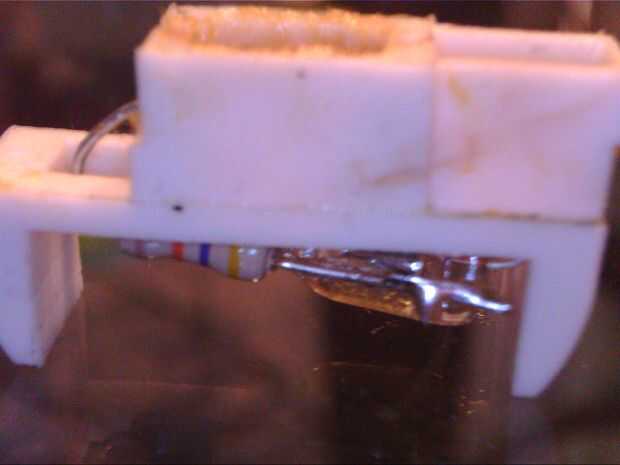

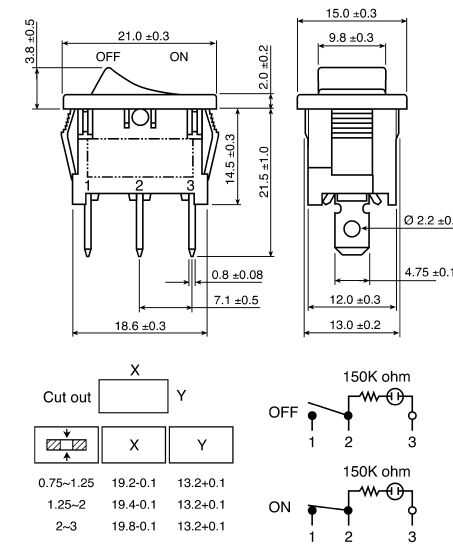

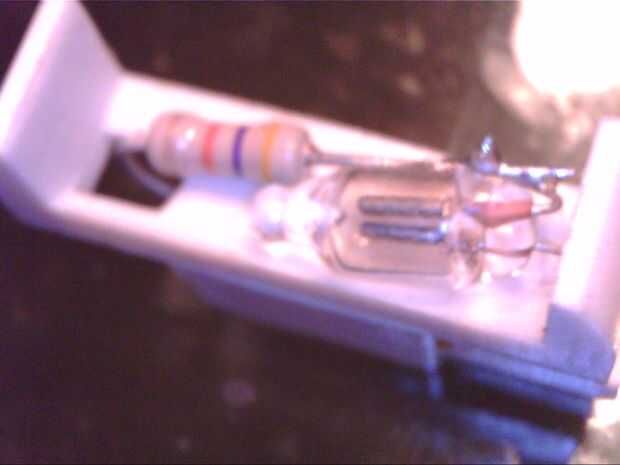

Una vez que tenemos todas las piezas delante de mí, era capaz de igualar la hoja de datos (Foto 2). En la parte inferior derecha de la imagen de la hoja de datos puedes ver que contactos 2 y 3 son donde se conectó la luz. Me cortó la luz y la resistencia de ohm 150 k y los descarta. La luz no va no funciona a la tensión de todos modos quería (debe haber basado en 125V a través de un resistor de 150kohm, no seguro por qué no). Intercambiado en un 1206 SMD LED azul (3.2-3.4V). Yo pretendía ejecutar 5mA a través del LED (podría haber hecho más) así que cogí una fresca 10 k ohm resistencia así. Usted puede diseñar el interruptor para iluminar a cualquier voltaje que desea, sólo coincide con la resistencia en consecuencia.

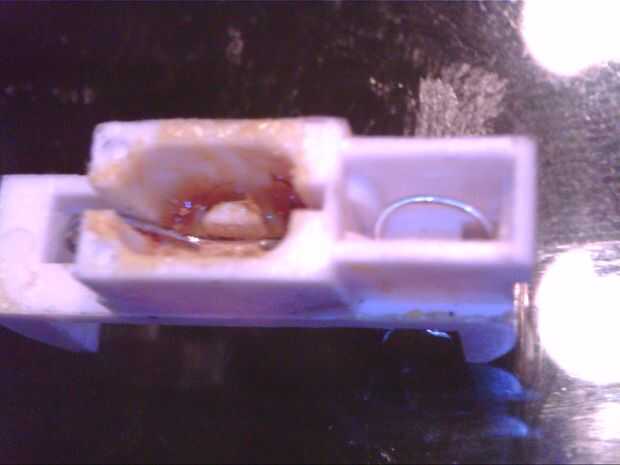

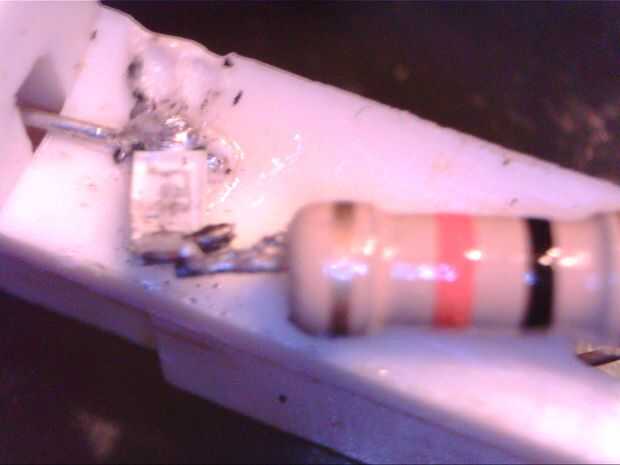

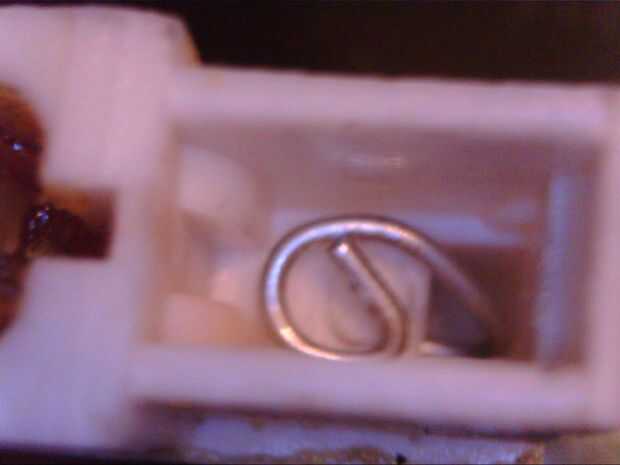

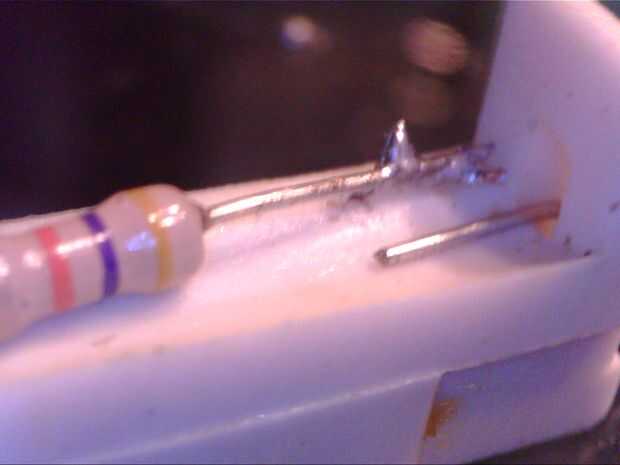

Me gustaría una pata de la resistencia en una manera similar a la forma de que la pierna fue envuelto alrededor del eje de balancín antes que recortar. Ver foto 4 de aclaración porque es demasiado difícil de describir. Entonces recorta la otra pata de la resistencia de muy corto. Entonces soldar al LED. La pierna que fue cortada fue utilizada como el otro pin para el LED y se envuelve con el otro extremo de la oscilante (ver fotos).
