Paso 2: Montaje

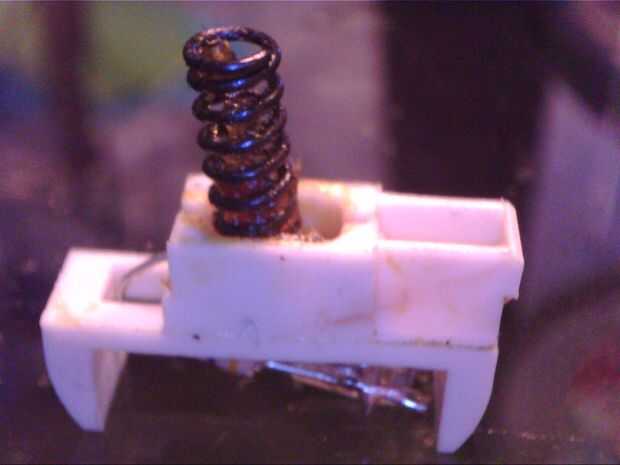

Después de soldar el LED y la resistencia y doblando sus cables atrás a cómo veía cuando lo desmonté, era tiempo de poner todos juntos. La Primavera negra media fue puesta detrás en el eje de balancín en el agujero central donde se presione contra la pata de la resistencia. Esta primavera será eventualmente presionar contra el pequeño pedazo de metal que ponemos en el fondo de la caja (Foto 5 y 6).

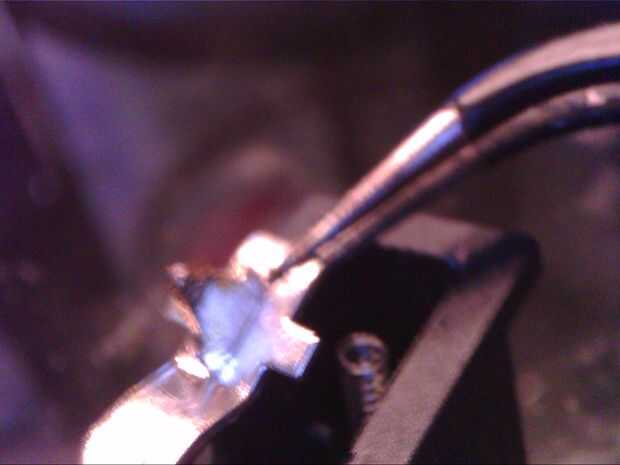

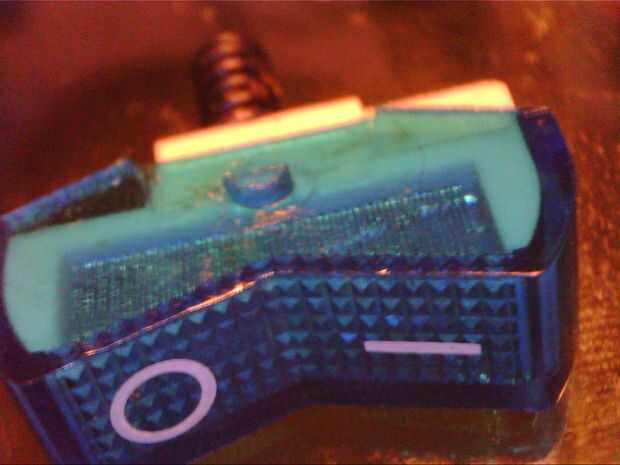

Luego la tapa de balancines azul puede colocarse en el eje de balancín (Foto 2).

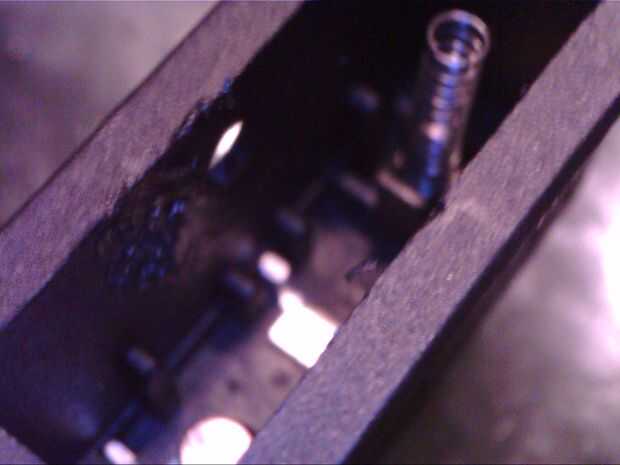

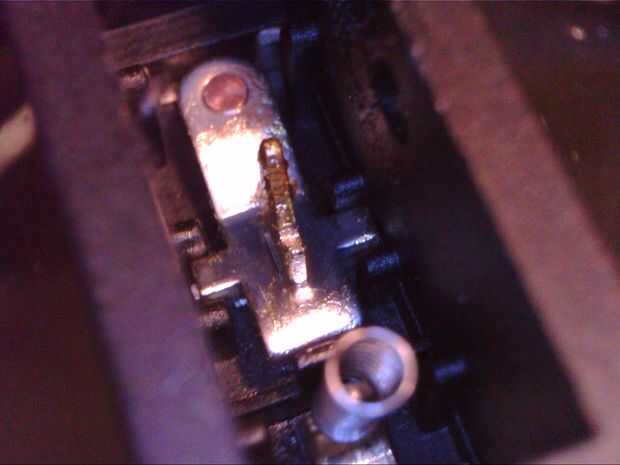

Entonces el pequeño pedazo de metal (Foto 5 y 6) se puede deslizar en las ranuras (foto 6) en el centro de la caja de fondo negro. Cuidadosamente baje la mecedora mientras alinea la Primavera negra en la punta de la pequeña pieza de metal mientras simultáneamente alinea el resorte que me alojé conectado en el caso de la parte inferior en el otro orificio del interruptor de eje de balancín. Presione firmemente cerrado hasta la parte superior azul encaje encaje en los orificios en el caso de fondo negro.
Hecho!

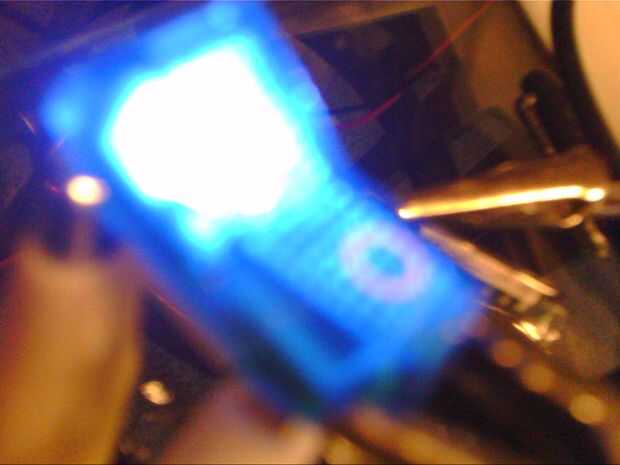

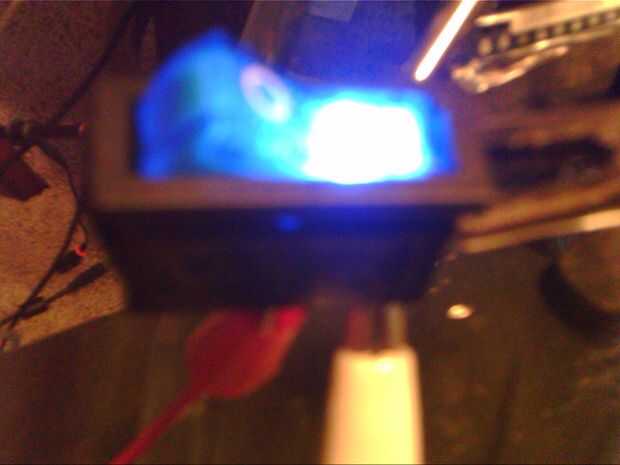

Si usted escogió el mismo valor de resistencia que me lo puede probar con una fuente de 48V para asegurarse de que se enciende. Observe que no está conectado a la línea de conmutación sino que más bien es alimentado externamente sobre el pin 3 al pin central común. Puede encender el LED a cualquier tensión de diseño, sólo asegúrese de que coincide con la resistencia en consecuencia!
