Paso 2: Diseño del broche
La idea básica era iluminar un cuadro que están grabados en el plástico acrílico, por lo que esa imagen se ilumina cuando enciende. Para desaparecer la imagen un poco cuando se apagan los LEDs, un patrón fueron diseñados para ser grabado en la om de botton el tablero del MDF.
La estructura de MDF fueron diseñadas para que los LEDs se ritmo señalando directamente en el borde de acrílico para obtener el máximo de la luz emitida en la imagen.
El diseño fueron hechos en Inkscape que se puede encontrar en el archivo adjunto.

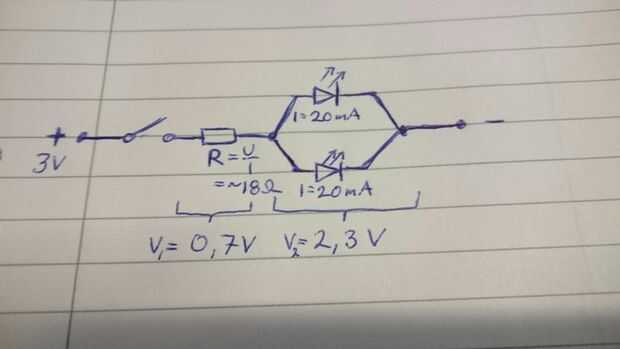

La electrónica es sencilla en este instructable, pero he adjuntado un dibujo del circuito simple. Paralelo los LEDs y sabía de los datos del LED que tendrían 2,3 voltios y 0,020 amperios, que nos dio 0,7 voltios sobre la resistencia y deseo de 0,040 de Ampereto de flujo a través de él. Por lo tanto una resistencia de 18 ohmios en serie con los LEDs parallelled dará el LED la corriente que necesitan.
