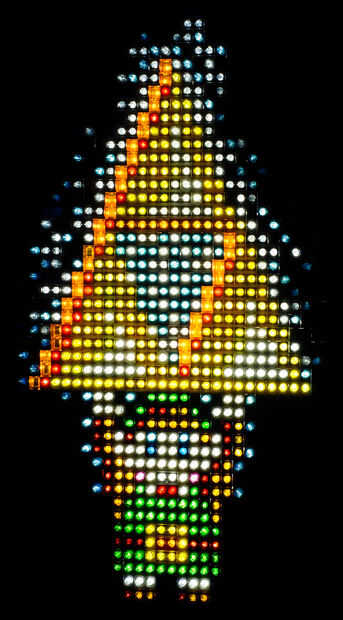

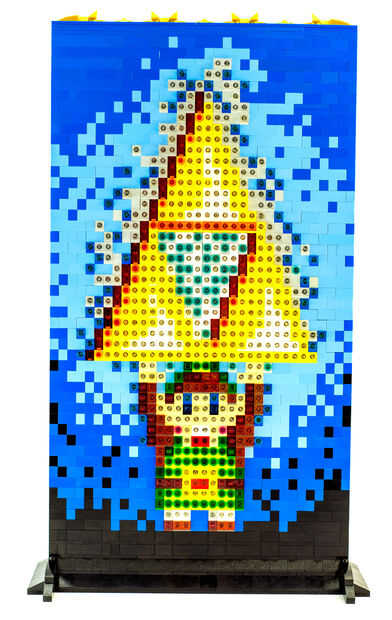

Este particular método de retratos de mosaico iluminado LEGO es realmente un concepto experimental refinado he estado jugando con el, por tener un retrato de mosaico con vísceras huecas y LED tiras para proporcionar la salida de luz en lugar de bombillas de bajo voltaje. El primer experimento con un retrato iluminado de LEGO fue en octubre de 2013 cuando construí dos diferentes revisiones de un retrato del light-up de mi último gato Tiggs (Tiggs retrato Mk.1 / Tiggs retrato MK. 2). Como se puede ver en las fotos, los ojos del retrato usan el método original de vidrio como se ve en mi original Super Mario Bros Coin bloque lámpara, mientras que poco después, surgió el método de usar puntos de estilo "Brite Lite" para hacer más vibrante color de salida, como se ve en mi popular Mosaico LEGO lámparas de diciembre de 2013. Utilizando el mismo diseño esencial de la construcción de la lámpara Tiggs, junto con la placa transparente aparejo como el bloque de Mario y de matriz de punto de ladrillos Technic con éxito surgió un método de tener hermosos retratos con colores ricos, como el retrato específico de Legend of Zelda que se muestra a continuación. La lámpara Tiggs se hizo realidad cuando yo todavía estaba afilando mis habilidades con la electrónica y los LEDs, por lo tanto, la fuente de iluminación utiliza un método ataviado de conectar dos pequeños bulbos de candelabro E12 en una conexión en paralelo con un cable de 120VAC. El retrato de Tiggs Mk.1 utiliza dos bombillas incandescentes, que tiene el obvio brillo amarillo/naranja opaco, mientras que el retrato Mk.2 utiliza dos bombillas de LED blanco brillantes del mismo tamaño de ojos verdes y amarillos más precisos. También, el retrato de Tiggs fue fotografiado con mi vieja cámara antes de que comencé a usar una réflex digital, lo que significa que las fotos de los ojos iluminados son granulada y distorsionada, ya que no hay ninguna alteración de la velocidad del diafragma o el obturador. Después construí este modelo el pasado otoño, decidí experimentar con ladrillo técnica de matriz de puntos y rejillas de placa transparente para el diseño de "Lite Brite"--que es lo que ves aquí en el enlace y la Trifuerza retrato!
La idea inicial era que el retrato más grueso y un circuito en paralelo de diminutas bombillas LED E12 detrás de ciertas áreas del retrato, entonces opté por utilizar una malla de LEDs conectados en una matriz detrás de los puntos para hacer el retrato tan fina como sea posible--lamentablemente, hay más de 500 puntos, que haría que este lechón de la soldadura una tarea y medio--así en última instancia y con éxito surgió con la idea de utilizar plano LED SMD (diodo de montaje superficial) de una bobina de la tira de iluminación! Controlar las luces, es un pequeño interruptor de Radio Shack con cable a la entrada hembra de adaptador DC que se conecta a la matriz de tiras de LED. Todo el proyecto es entonces alimentado por un adaptador de 12V/5 Amp AC que se conecta a la pared. La construcción de LEGO real del diseño (sin base) se completó en el transcurso de un fin de semana. La base, sin embargo, era un diseño evolutivo que experimentó varias revisiones alrededor de mis numerosos cambios en los tamaños.
Como mis otros tutoriales LEGO, cómo copiar mi diseño no doy la explicación específica, más bien, voy a explicar los fundamentos de este esquema de diseño, los componentes eléctricos, la metodología detrás de la construcción y los recursos donde conseguir piezas, por lo que puedes construir tus propias creaciones similares con esta sugerencia general. También como mis otras creaciones, esto no es un proyecto barato para construir (asumiendo que estás abordando un diseño elaborado), tampoco es algo fácil de hacer por el constructor principiante con pobres habilidades de ingeniería. Si tienes talento, paciencia, dedicación y amplios fondos, estos retratos iluminados pueden ser una divertida y elegante pieza creativa a tener en su casa.
