Paso 1: La porción LEGO
- Primera lectura: mi tutorial de Instructables en retratos de mosaico vertical --esto cubre cómo construir una base sólida, determinar un tamaño adecuado, obtener partes y su patrón de diseño. Más o menos, el proyecto en particular que a construir deberá utilizar los mismos principios de los retratos de mosaico vertical, en términos de preparación de imágenes de píxeles y montaje de estructuras. Aunque este modelo precisa en este tutorial actual utiliza una base especial con ranuras y una puerta para mantener la electrónica en su lugar, en el tutorial original de retratos de mosaico profundizar más en la integridad estructural.

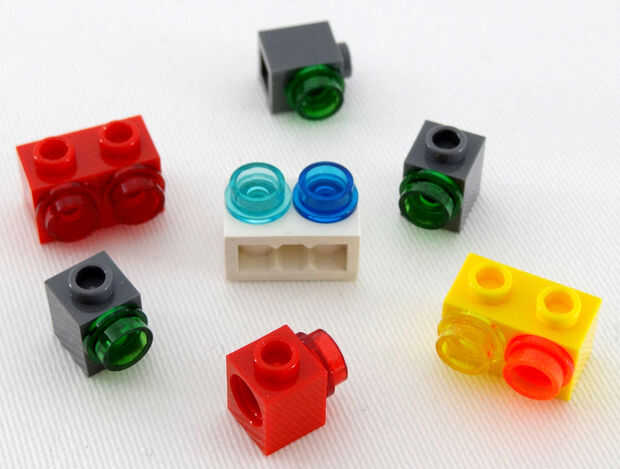

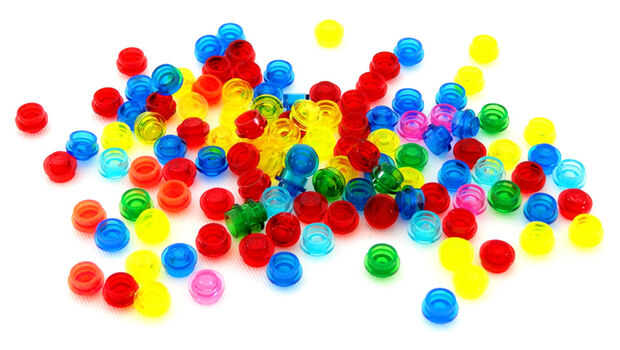

- Luego lee mi tutorial sobre lámparas de mosaico LEGO para familiarizarse mejor con la matriz de puntos "Lite Brite" diseño para la salida de color. Ignorar las partes acerca de los tipos de bombilla en ese tutorial especial, como el proyecto específico que va a construir ahora utiliza un sistema totalmente diferente para la iluminación. Este sistema utiliza plana LED luces con el forro adhesivo, lo que significa que no tienes que meter de bombillas de luz en el proyecto de la franja.
Ahora que de has estudiado de mi Instructables (presumiblemente), debe estar familiarizado con los dos y lo de elegir una imagen para el diseño, así como obtener piezas en masa vía internet (Bricklink.com) o tiendas oficial de LEGO. En este ejemplo particular, he escogido más videojuegos diseños, como sprites son óptimas para mosaicos LEGO: ya están divididos en cuadrículas de medida fácil, cuentan con colores simples, y lo más importante, proyectos geek prevalecer sobre todos! Es decir, eres libre de hacer un retrato de lo que quieras, suponiendo que posees el poder de la ingeniería y la cantidad de piezas, sino como un nerd retro video juego yo mismo, tienden a centrarse en sprites (excepto mi retrato de gato obvio).

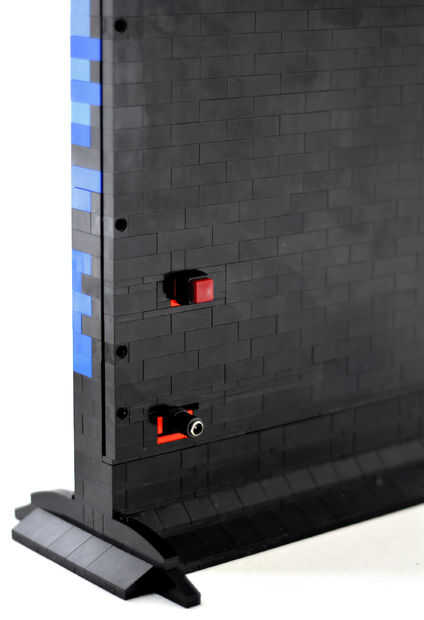

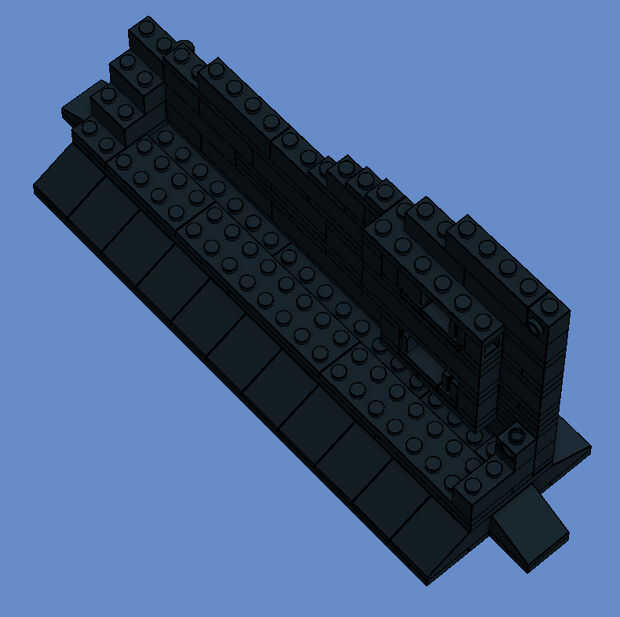

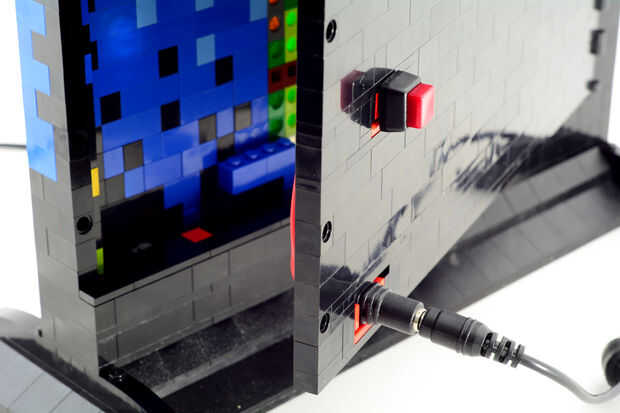

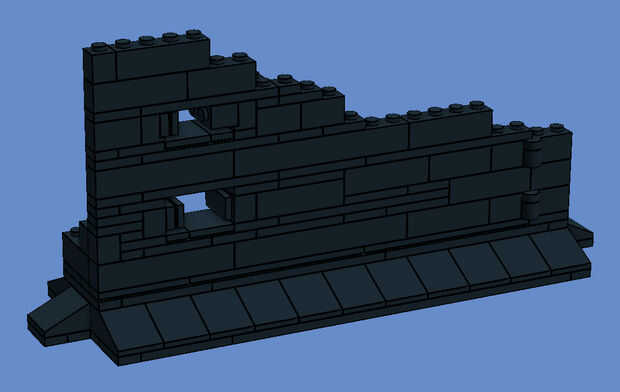

Con LEGO Digital Designer (puede descargarlo gratuitamente desde el sitio web LEGO), aquí de una base básica de crudo con la infraestructura por tener una puerta con bisagras, un agujero para un adaptador de CA y un agujero para insertar un interruptor. El tamaño de la base es totalmente hasta usted, y el diseño de color de la base es también por su propia elección; Pegan a utilizando bases negro sólidos estándar, ya que tengo un exceso de piezas cuesta negra. Mi particular enlace y Triforce retrato de la lámpara es amplia de 34 tacos, y 45 tacos altos--LEGO espárragos = computadora pixeles. La base de la muestra en esta sección es de 22 postes de madera (pixels) anchos, con 18 tacos (píxeles) de la superficie visible; dos postes de madera en la izquierda están reservados para las bisagras, y dos pernos derecha son espacio para el material eléctrico. Una vez más, su diseño puede ser tan amplio como te gusta, pero recuerda, más anchura significa más presión sobre la puerta trasera. Mi retrato de enlace es dos veces tan ancho como la base de esta muestra y hay problemas reales con la puerta trasera a menos que ha abierto completamente, en cuyo caso el retrato de va desequilibrados y se tambalea, así que tuve que usar un improvisado gato LEGO (como un gato de rueda) para sostener la puerta balanceada ya había soldado los cables. El archivo 3D de LDD hice está incluido en esta página.

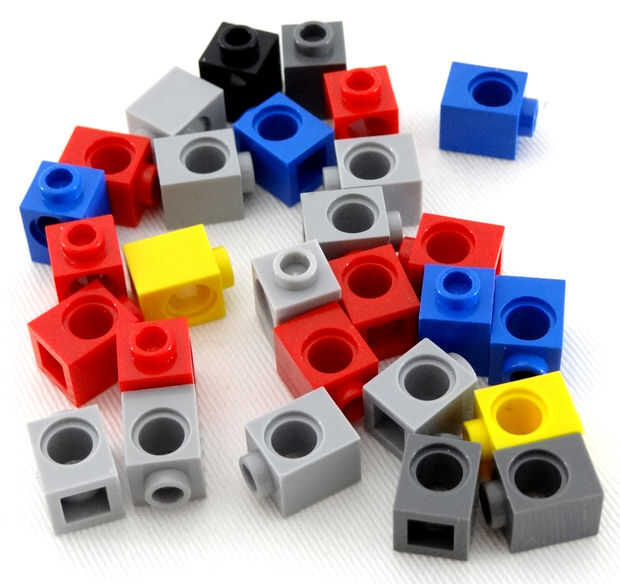

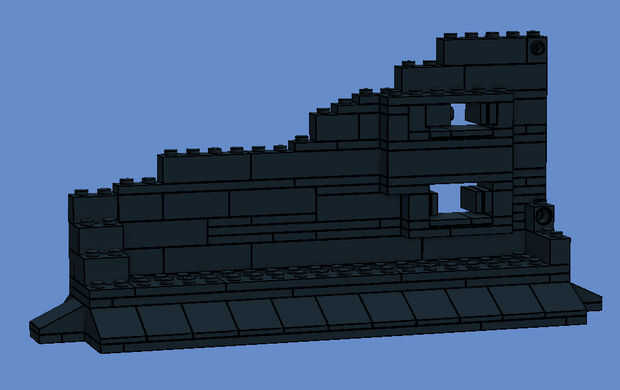

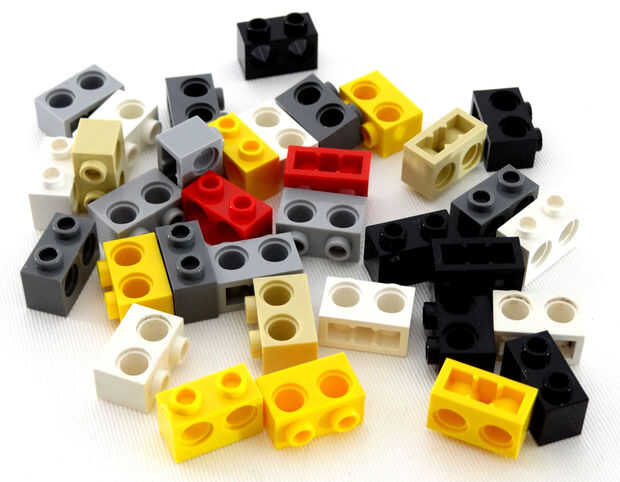

Con la fabricación de una puerta con bisagras, también tenga en cuenta que el borde de la puerta debe tener espacio libre al cerrar. Ver las fotos y el diagrama 3D: el borde del otro lado de la puerta debe "bofetada" contra una superficie plana y no puede tener un conjunto dado. Puede utilizar ladrillos Technic y ladrillos modificados al cerrar la puerta, que también está representada en el diagrama. Para muro de albañilería, la parte delantera del diseño es totalmente hasta usted, pero tratar de hacer patrones de ladrillo fuerte para garantizar robustez y asegúrese siempre de tener ladrillos superpuestos grietas, tanto en el frente o en las parte posterior/lados para apoyo. En cuenta que el espesor de tu retrato es 4 postes de madera, para que tenga suficiente espacio para tener la parte eléctrica conectada a la puerta trasera sin que jamming con el diseño frontal. Afortunadamente las tiras de LED son más bien compacta y plana, así que esto no es un problema.
