Paso 2: Componentes electrónicos
- Hembra enchufe adaptador con terminales de tornillo dos - compré mía en eBay por unos dólares - aquí hay un enlace a los mismos en Amazon.
- (Si está usando las 16 patas de tiras de LED) 12V 5A verrugas de pared - yo tengo la mía en eBay por unos pocos dólares, pero usted puede conseguir éstos de ferreterías y tiendas de informática. Como regla de precaución, asegúrese siempre de que amperaje del adaptador de la pared supera la corriente de su LED. A 16 pies/5 metros carrete utiliza aproximadamente 5 amperios, por lo que debe usar además poder suministrarán o utilizan menos las tiras de LED. En otras palabras, si utiliza 16 pies de luces, se puede usar una típica 12V 1.5A verruga como un cargador de teléfono celular de la pared! Sin duda esto freír tus circuitos o causar otros daños eléctricos.
- 16 pies/5 metros LED luz de tira del carrete, tipo 3528 (no 5050), blanco brillante o blanco frío, no resistente al agua. Aquí la he comprado en eBay, pero hay un montón de otros al igual que por el mismo precio ($13 USD). Amazonas tiene otros similares, y he visto las tiras de LED en tiendas de suministro eléctrico que cobran por el pie. Tiras de LED vienen en una variedad de colores, pero siempre usan blanco brillante o fresco si quieres iluminar con precisión varios colores LEGO. 5050 LED tiras son más grandes y utilizan conexiones de más, ya que son más resistentes. Técnicamente se podría utilizar, pero te recomiendo 3528, ya que son muy pequeños y requieren simplemente conectar dos pares en cada tira. Tiras de LED tienen forro adhesivo, así que simplemente cortan, pelan y pegaran.
- Encendido/apagado botón - yo tengo la mía en Radio Shack por unos dólares - esta es la parte misma exacta en mi lámpara de señal de tráfico LEGO. Este precisa interruptor apto para 3 amperios, muy por debajo de mi Aparejo de LED y alimentación de 5 amperios, pero nunca he tenido problemas con él ni con la señal de tráfico. Existen otros interruptores con tolerancia de amperaje más alta, relativamente al mismo precio. Sin embargo, asegúrese de obtener una palanca, balancín o norma on/off y no un interruptor momentáneo: un interruptor momentáneo es un pulsador que sólo proporciona una conexión mientras se presiona hacia abajo, como un botón de video juego o una tecla de ordenador.
- cable de calibre 18-24. Usé alambre de calibre 24 no aislado previamente estañado para cada uno de los cortos soldados en las tiras de LED, con cables de calibre 22 para el interruptor y el adaptador de CA. Esto fue como $5 USD en Radio Shack.

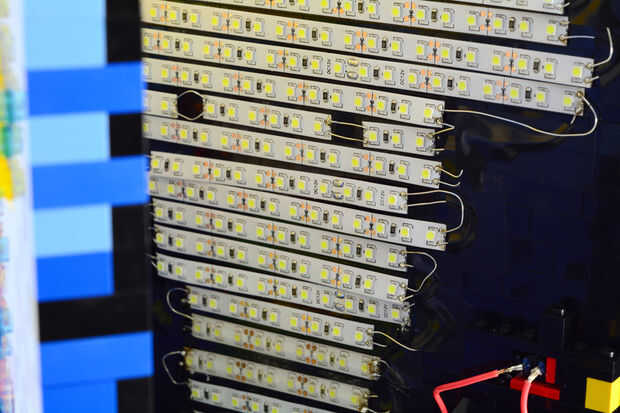

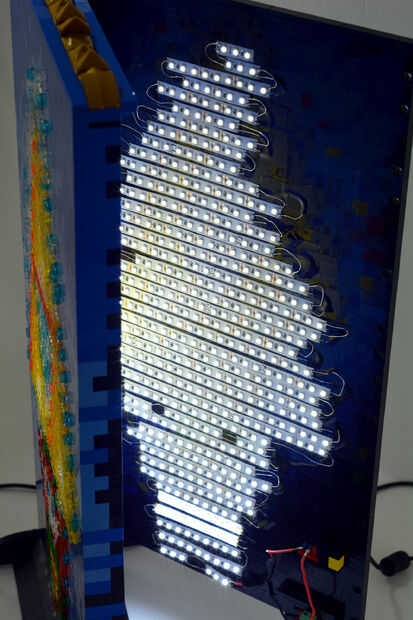

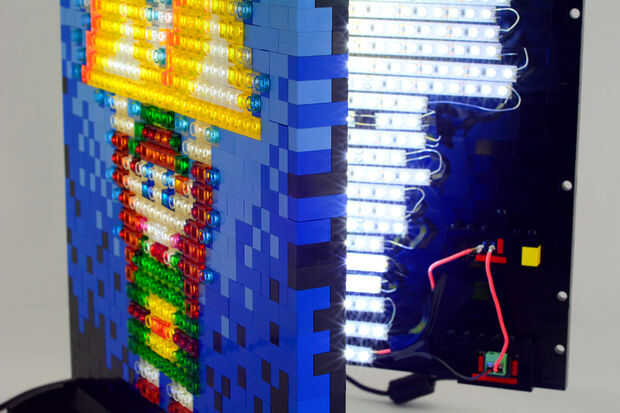

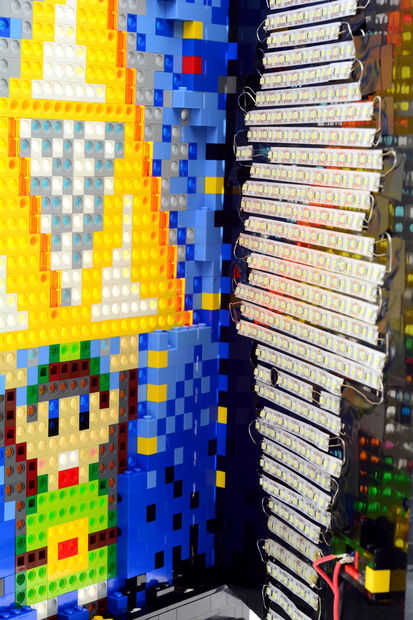

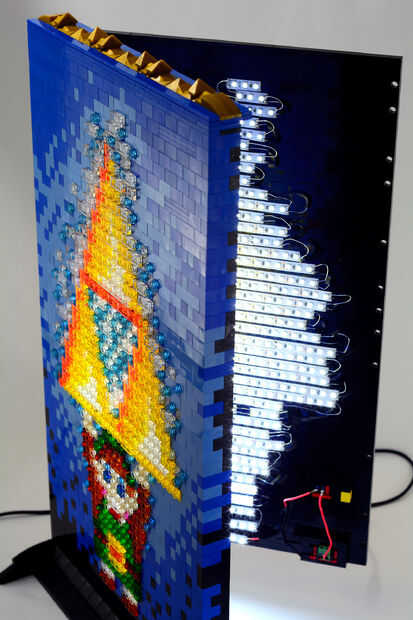

Ahora que ya tienes la parte LEGO de este muchacho mal montado, aquí viene la parte técnica. Primer mapa a donde en la puerta trasera vas poniendo las tiras de LED, luego corte y adjuntarlos en consecuencia. Luces de tira del LED se pueden cortar después de cada tres luces, o donde hay una indicación en la tira (generalmente marcada con un símbolo de tijeras, entre dos pares de cobre puntos). En mi modelo, he puse las tiras adhesivas en la puerta trasera según el punto correspondiente en la obra de arte. Cada punto la tira de cobre se suelda entonces en el siguiente y recuerda, tiras de LED están polarizadas, lo positivo va al positivo y el negativo va al negativo. Conectan a extremos incorrecta hará que su circuito de alimentación. Además, no necesita conectar el final tira LED al frente del circuito como un circuito estándar de la serie: el poder fluye hacia adelante y hacia atrás a través de la gama de tiras de LED.

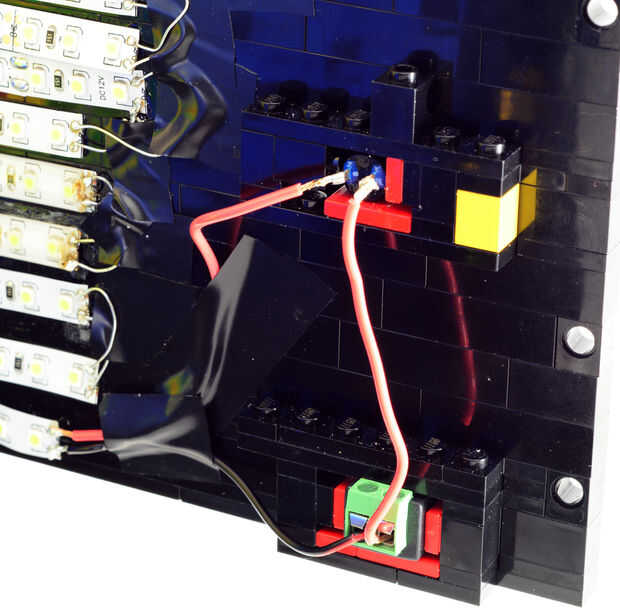

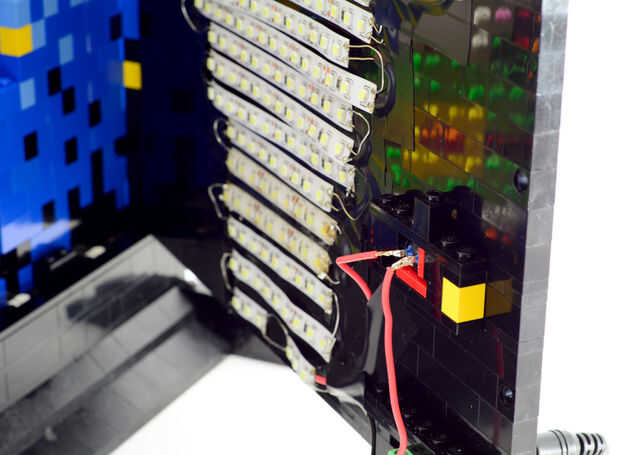

Hacia la parte inferior donde va el enchufe del adaptador AC, la energía primaria de dos cables se atornillan en los dos terminales respectivos, pero aseguran de que tener uno extraviarse y conectar al switch nuevo justo encima, luego conecta al primer LED principal tira (véase la foto). No dude en utilizar pequeñas tiras de cinta aislante para mantener los cables contra la puerta LEGO al soldar. Este proceso es tedioso y requiere una gran precisión: siempre asegúrese de que sus conexiones soldadas son segura y detallada y evitar dañar las luces individuales o resistencias en los circuitos. Generalmente una conexión incorrecta causará las luces después de él a no poder, mientras que los que antes de él encendida (a diferencia de una Navidad luz cadena), así usted puede fácilmente solucionar problemas de malas conexiones por diagnóstico donde el fallo comienza a partir de la primera tira para no iluminar.
Soldadura también es peligrosa, si no sabes lo que estás haciendo! La gente fina de Instructables tiene un montón de tutoriales sobre cómo soldar, de hecho usted puede conseguir un kit decente en Radio Shack por menos de $20 USD. Es decir, estoy haciendo la suposición lógica de que por lo menos está algo familiarizado con la forma de la soldadura, así usted sabrá muy bien nunca tocar el hierro mientras está encendida y tomar las medidas apropiadas para evitar daños eléctricos.

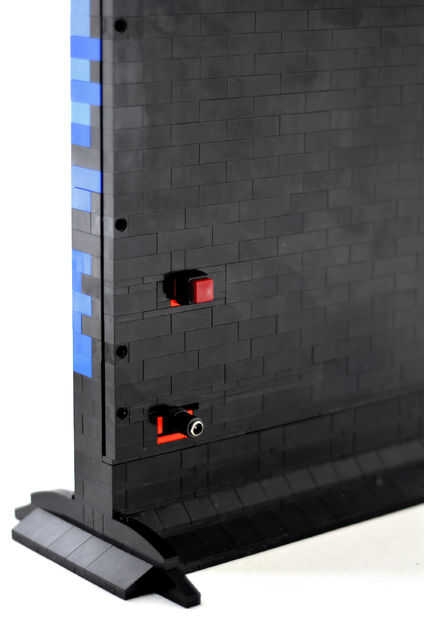

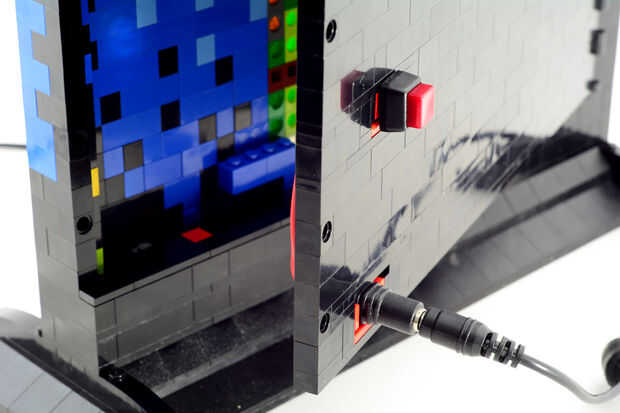

Las dos partes de energía particular: el interruptor y el enchufe adaptador hembra puede deslice firmemente en los orificios de dos puertas si textualmente a mi guía, y si eliges las dos partes precisas. En otras palabras, suponiendo que usas el mismo interruptor y enchufe como yo--y suponiendo que has construir los dos agujeros de puertas diferentes para mantener en su lugar, ambas partes electrónicas pueden ser sostenidos firmemente (ver la tercera foto con la puerta cerrada y el enchufe del interruptor mantiene en su lugar en la puerta).
