Paso 4: Breadboarding su sensor y LED
Esta es una configuración muy simple.

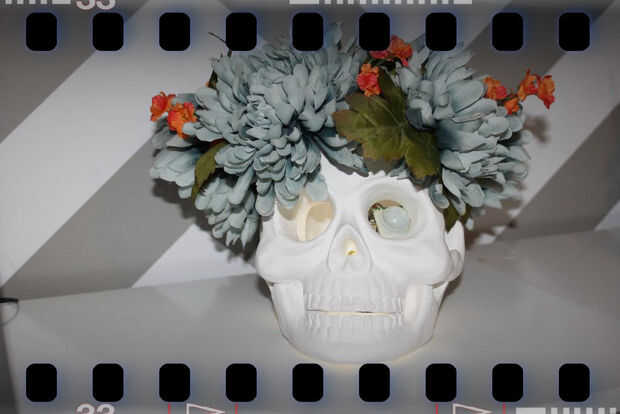

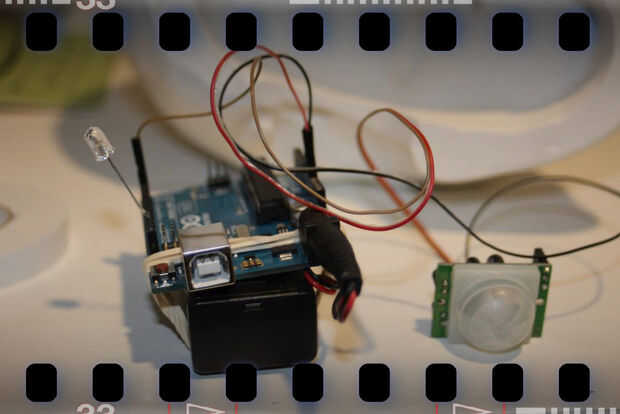

Porque sería colocar el cráneo sobre una superficie plana, que he optado por un enfoque de huesos desnudo. Os adjunto el LED directamente al pin 13 y GND. El sensor de PIR se une al pin3 con poder en 5v y el pin GND junto al pin de 5v. Easy peasy. Los puentes de hombres y mujeres de Adafruit son indispensables para extender el alcance del sensor. He utilizado el soporte de la batería de 9v con interruptor que vino con mi kit Arduino. Luego usé una banda de caucho para garantizar el Arduino para el soporte de la batería. Nota: Asegúrese y mantenga el interruptor mirando hacia fuera, lejos de la Arduino. Luego caliente pegué dos de las cuatro esquinas del cuadrado de la lente de fresnel en el borde de un zócalo del ojo dentro del cráneo.
* Estoy agregando un enlace dulce a un gran ejemplo de un conjunto en un escudo de proto para aquellos que desean utilizar este tipo de configuración. .
