Paso 6: electrónica
Cableado
Siento que no tengo un diagrama de cableado para esto, pero si alguna vez ha trabajado con un arduino, entonces es bastante recta hacia adelante.

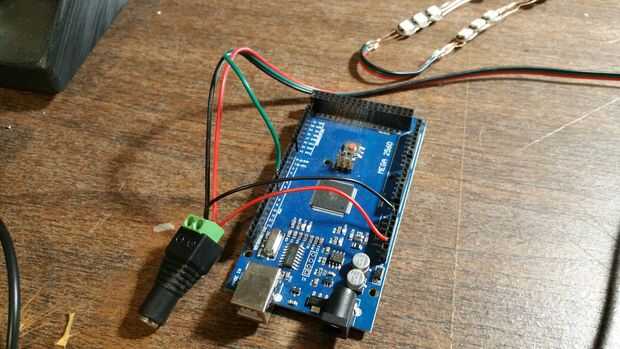

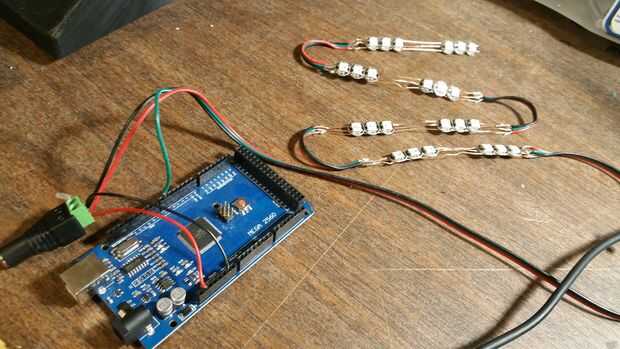

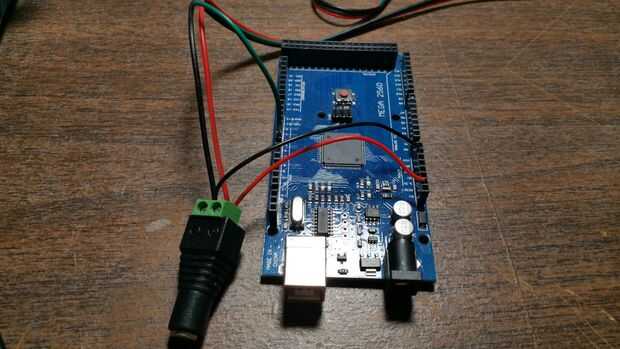

Para la electrónica he utilizado algunos Neopixels conectado al pin 6 de un arduino a través de un resistor de 500 ohmios. La energía vino de un adaptador de pared regulada de 5v a un adaptador de alimentación de 2,1 mm con terminales de tornillo que compré de Adafruit. Alambré el positivo de la neopixel al terminal de tornillo positiva del adaptador y el conector de tierra (negativo) a la terminal negativa en el adaptador. También he añadido otro pequeño cable desde el terminal positivo del adaptador al pin de 5V de arduino, y el terminal negativo del adaptador a tierra (GND) del perno en el arduino. (No estoy seguro si es ideal ya que básicamente estoy pasando por alto el regulador de energía en el tablero y suministro de 5V directamente al pin de 5V. Estoy utilizando arduino funciona con 5V pero usted tendrá que ajustar su cableado basado en lo que arduino usa.) También debe añadir un condensador en las 2 terminales para ayudar a suavizar la energía un poco. 1000uF 6.3v o superior funcionará. Desde entonces tengo un total de 24 neopixels y cada uno puede redactar a 60ma cada uno, que necesitaba una fuente de alimentación que podría suministrar amperios mínimo 1,45 a 5V. También debe ser regulado, especialmente si usted saltarse el regulador de tensión en el arduino. Bajo NO circunstancia tienen los cables positivos y negativos conectados a arduino cuando usted está programando! También asegúrese de que el poder es desenchufar el conector, así. Lo último que quiere es para la neopixels a 1,5 amperios a través de su puerto usb de su computadora!
Neopixels

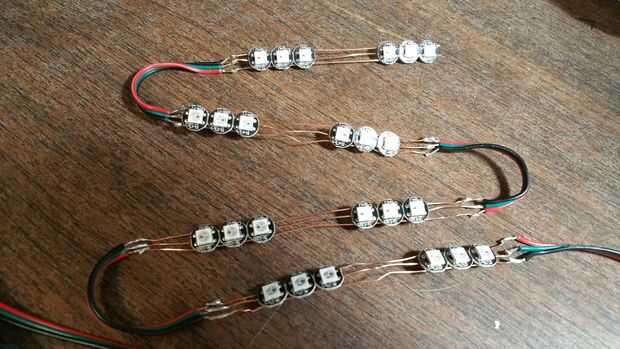

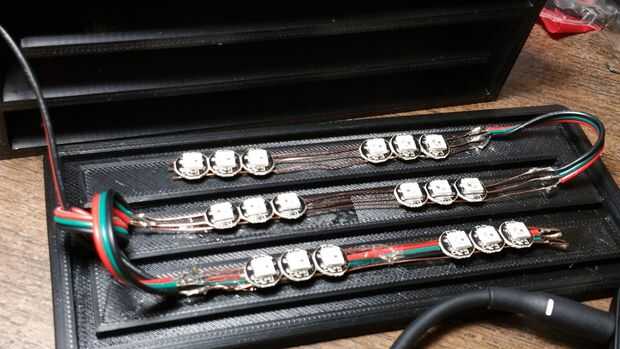

Usé algunos neopixels repuesto que había sobrado de otro proyecto, pero yo recomendaría sólo obtener una tira de neopixel. No necesitas una tira led de alta densidad, a menos que se trata de un gran panel de encendido O. El número de píxeles que utilizas para cada segmento dependerá de su diseño. Puedes ver a ver cuántos caben y luego se corta la tira en el punto más cercano del corte del"". Una vez que tengas todas las 4 tiras cortadas, necesita soldadura hacia atrás junto con algún cable que está doblada a 90 grados. Esto le permitirá doblar la tira en forma de serpiente, pero todavía tratarlas como una franja continua de neopixel.
Arduino
Usé un arduino mega, sólo porque tenía eso ahí, pero un arduino uno funcionará muy bien.
En ningún caso tienen los cables positivos y negativos conectados a arduino cuando usted está programando! También asegúrese de que el poder es desenchufar el conector, así. Lo último que quiere es para la neopixels a 1,5 amperios a través de su puerto usb de su ordenador!
