Paso 3: Agregar temporizador e interruptor para el circuito de LED

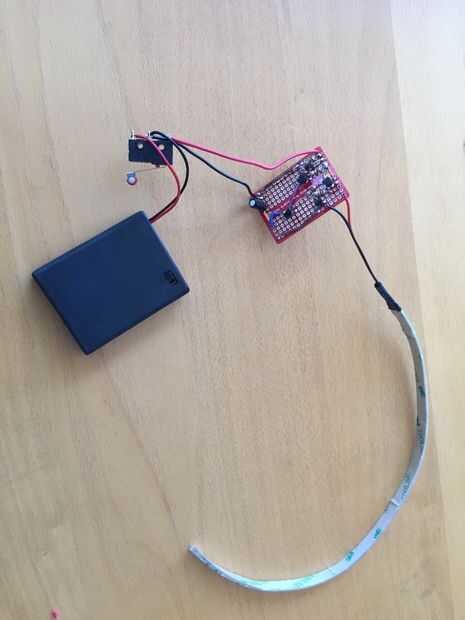

Ahora conecte la batería en el interruptor micro de SPDT con rodillo. Desde mi caja de la batería ya estaba conectado a la tira de LED, he tenido que cortar las puntas para insertar el interruptor y el temporizador. El positivo de la caja de la batería (cable rojo) debe ir al contacto normalmente cerrado del interruptor y el cable negativo (cable negro) debe ir al contacto normalmente abierto. El contacto del centro del interruptor suministra el voltaje para el circuito de temporizador, por lo que se debe conectar al nodo etiquetado 5V en el esquema en el paso anterior. Ejecutar un cable conecta el terminal negativo de la batería a la tierra en el esquema en el paso anterior. En la foto que se muestra a continuación puedes ver que este es un cable negro adicional que se desprende el contacto normalmente abierto en el interruptor.
Cuando esto esté montado debe ser capaz de probar el circuito. Al pulsar (y suelte) el interruptor el LED debe encender, pero entonces se descoloran hacia fuera después de un breve retraso.
