Ilusión de óptica impresa 3D

herramientas/material requerido:
-Impresora 3d
-PLA translúcido (de hecho también negro PLA trabajado pero claro el mejor por supuesto)
-Láser o impresora de inyección de tinta
-Software imagen, como Photoshop/GIMP, etc.
-CAD software, o cualquier software que puede generar el archivo STL más simple del mundo (o utilizar mi archivo!)

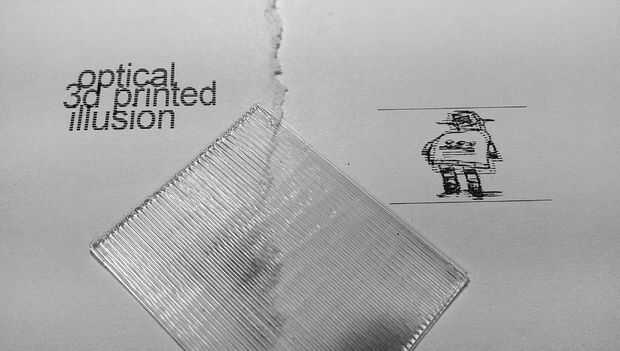

Efecto:
Mientras arrastra el objeto impreso en 3d sobre el papel que show(enlarge) u ocultar las líneas de"pixel" pantalla "aun" o "impar" líneas, o en nuestro caso de la imagen A o B.

Notas para el objeto impreso en 3d
-crear un rectángulo en el software 3d y para sacar a una altura adecuada (impreso en el modo de 0.25mm y utilizan 0.40 en el modelo para dar exactamente una capa durante la impresión)
-boquilla debe ajustarse en un nivel adecuado (demasiado baja y las cuerdas no conectan uno al otro pero para mi por lo menos a la frontera, boquilla también altura y las cadenas se funden en uno al otro demasiado y no crear el lenseffect que queremos aquí)
-la parte inferior más plana de la parte, mejor Creo - mina imprimí en una hoja de transparencia OH que estuviera pegada a la hoja de polycarboonate imprimir generalmente en pero que tiene un montón de skratches por ahora. Con la película OH el objeto impreso se pone perfectamente plana y brillante en la parte inferior!

Notas para el libro impreso 2d
-dos imágenes se entrelazan para mostrar una imagen compuesta con líneas/impar de dos imágenes, que una línea está definida por la distancia entre las líneas de extrusión en el objeto 3d de prined. En mi caso fue 0.5mm entre cada uno.
-Utilicé photoshop y había creado dos capas con texto o imágenes y creado un "extraño" e "incluso" capa máscara así que es fácil reutilizar mascarillas con diferentes imágenes o texto.
-La herramienta "Licuar" de Photoshop es ideal para crear la segunda imagen un poco distinta de la primera (véase el Instructable logo en el cuadro de la cubierta donde hice el baile de robot)
-la imagen debe estar impresa en la escala correcta (100%)
