Paso 2: Prueba de equipo.
He aprendido mucho tiempo atrás ahora que es mejor consultar la electrónica antes de iniciar cualquier trabajo de diseño.
Puede ser muy desalentador si vas a través de todas las propuestas de diseño y montaje para encontrar que cuando llegue el momento de cambiar las cosas en nada funciona!

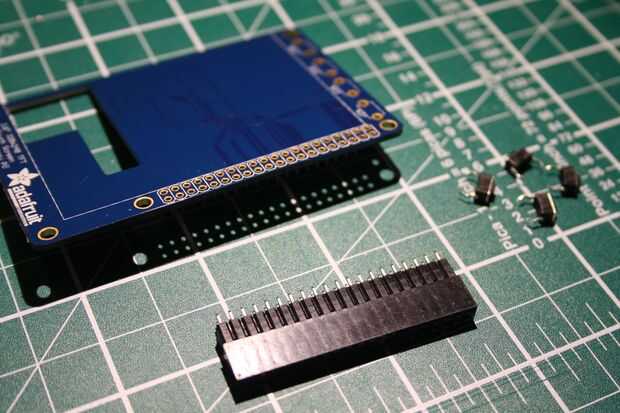

En primer lugar de la soldadura en la cabecera de la GPIO e Interruptores táctiles PCB de LCD. He quitado la pantalla para facilitar un poco las cosas.
A continuación debe ejecutar a través DIY WiFi frambuesa Pi pantalla táctil cámara Tutorial de Adafruit para configurar el software. Tuve la ventaja de tener un PC Multibox con frambuesa Pi 2 equipada que permite poder instalar y configurar todo el software en que en lugar de luchar con las limitaciones del modelo a. Configurar el opcional Interruptor de encendido y las funciones de DropBox para la cámara. Te recomiendo también la función de carga automática.
Mientras que el software está haciendo lo que nosotros podemos soldar algunos cables.
El PowerBoost 1000 tiene un enable pin en la placa con astucia EN. Un cable de conexión para at y el otro a un interruptor y entonces detrás a GND PowerBoost, significa que podemos controlar la potencia de salida y encender y apagar la cámara.
A continuación necesitamos tomar energía desde el PowerBoost a Raspberry Pi. Vamos a poner el poder en el Pi a través de la GPIO y no con la toma habitual de MicroUSB. No queremos un cable que por el lado de la cámara todo el tiempo.
Tenemos que elegir los pins correctos en el cual podemos suministrar energía, se dispone de un útil GPIO Cheat Sheet de RasPi.Tv y control de la hoja que podemos conectar + 5v y GND al Pin-6 Pin-4.
Ahora nos soldar cosas entre sí. At tierra de PowerBoost al interruptor, + 5v y GND de la PowerBoost a la frambuesa Pi GPIO.
Enchufe la batería LiPo del PowerBoost, conecte un cargador MicroUSB para el PowerBoost y carga de la batería un poco mientras que ordenar el software.
Una vez que la tarjeta MicroSD está lista puede conectarlo a + de la modelo y enciéndala. Si todo ha ido bien debería ver cosas en la pequeña pantalla.
Si eres feliz todo está funcionando como debemos nos puede pasar...
