Paso 3: A punto de empezar | Modelado en 3D.
Voy a estar usando 123D diseño para todas las partes imprimibles 3D del modelo. Si no ya lo tienes agarra gratis desde su sitio web en http://www.123dapp.com/design voy a intentar explicar mis métodos, pero si usted necesita pasar a través de los conceptos básicos hay un montón de tutoriales para empezar.
Lo primero que siempre hago es buscar una referencia adecuada, el punto de que todas las mediciones están hechas y el punto de partida para este proyecto. En este caso como estamos usando la frambuesa Pi modelo a + he elegido que los cuatro orificios de montaje de M2.5 son mi primer punto de referencia; los datos de referencia.
Me midió la distancia entre los agujeros y hacer un rectángulo en el 123D diseño de las medidas. En cada esquina del rectángulo le puse un cilindro de 1,25 radio. Ahora tenemos el dato que necesitamos para trabajar de.

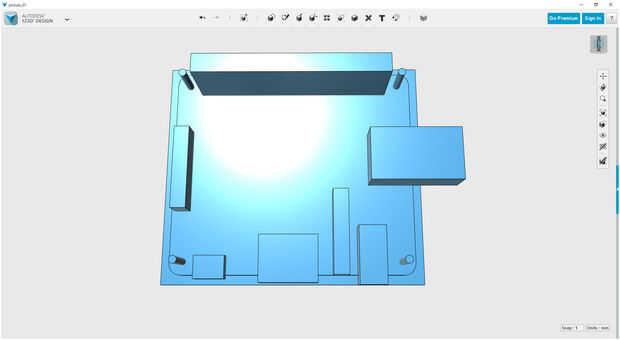

A continuación, medir las dimensiones del tablero de a + de la modelo y crear un rectángulo para representar. Se puede alinear la forma de PCB para el rectángulo de referencia de agujero de montaje mediante la herramienta de complemento. A partir de ahí ir alrededor de la RPI y medir todos los componentes principales agregarlos al modelo medida que avanza. He enchufado e incluyen el dongle WiFi como parte del modelo a modelo.

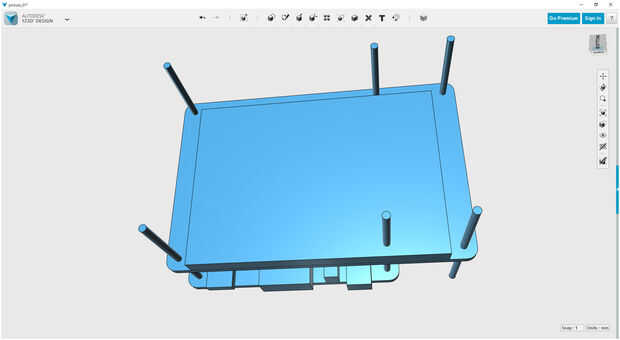

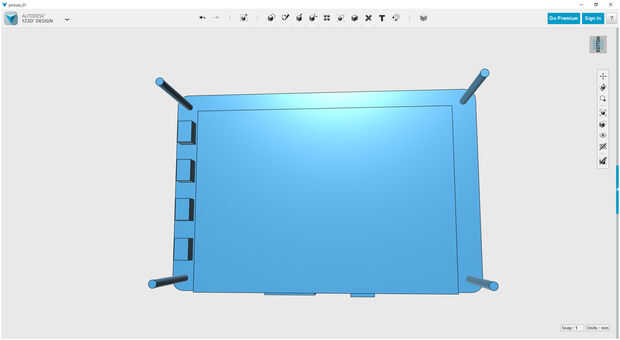

Repita este proceso para cada uno de los componentes electrónicos hasta que todos ellos modelados en diseño 123D.

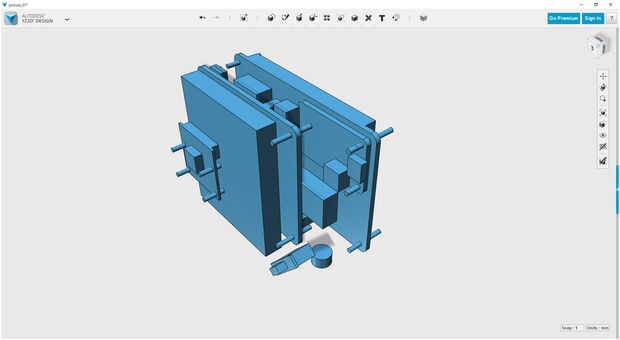

Hice un mock áspero para arriba de donde quería que todos los componentes en la cámara.
