Paso 4: Construyendo el caso | La pantalla LCD.
En primer lugar para hacer las cosas un poco más fácil he dado cada componente de un color utilizando las herramientas de material. Jugar alrededor con el diseño de posicionamiento de cada componente en la orientación que desea. He añadido en cuatro pilares para representar a donde quería el caso tornillos para ir.
Escultura mecánica.

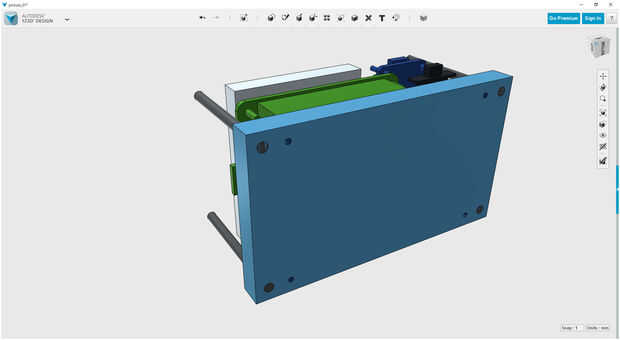

Utilizo el cuadrado sólido diseño 123D para esculpir un caso para el LCD. Coloque una base 20 x 20 x 20 sólido sobre una cara del modelo de LCD. Usando el tirón función mover los bordes para abarcar el PCB del LCD, la pantalla LCD, botones de la pantalla LCD y los cuatro tornillos de caso propuestos.

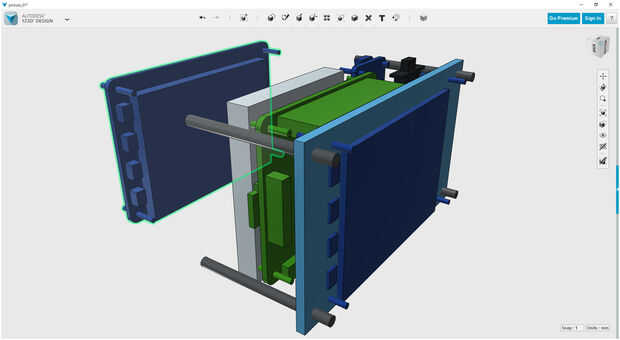

Crear una copia de la pantalla LCD y alejarse de la Asamblea por el momento.
Con la pantalla LCD queda aumentar la longitud de la pantalla LCD y los botones para que sobresalgan a través del sólido. Puede utilizar la herramienta de extracción para ello.

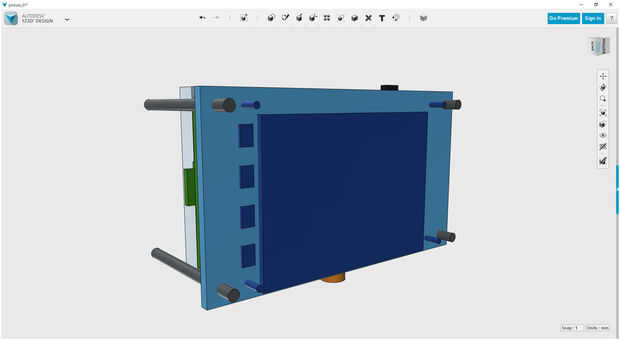

Ahora con la herramienta subtract, reste el LCD del sólido que acaba de crear. Esto debe dejar una sangría de la LCD en el sólido y dejar cut-out para la LCD y botones.
Retroceder el LCD copiado en su lugar.
Puede mover un poco el nuevo sólido de la Asamblea para que pueda obtener un mejor aspecto. He añadido un canto de 1 x 1 mm en el interior del cut-out LCD que mantendrá la pantalla LCD de caer hacia fuera.
Trípode opcional.

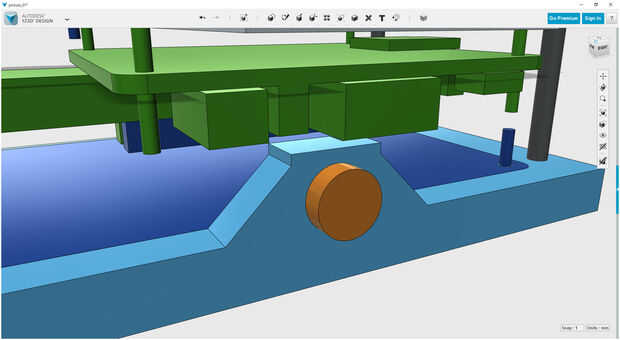

Tengo un repuesto de 1/4-20 UNC movible de cobre amarillo golpeando de otro proyecto. Sólo resulta ser el hilo correcto para montajes de trípode estándar. Viendo una gran oportunidad que he añadido en una sección para el inserto de latón en la base de la cámara.
